-12- 598-1112-05

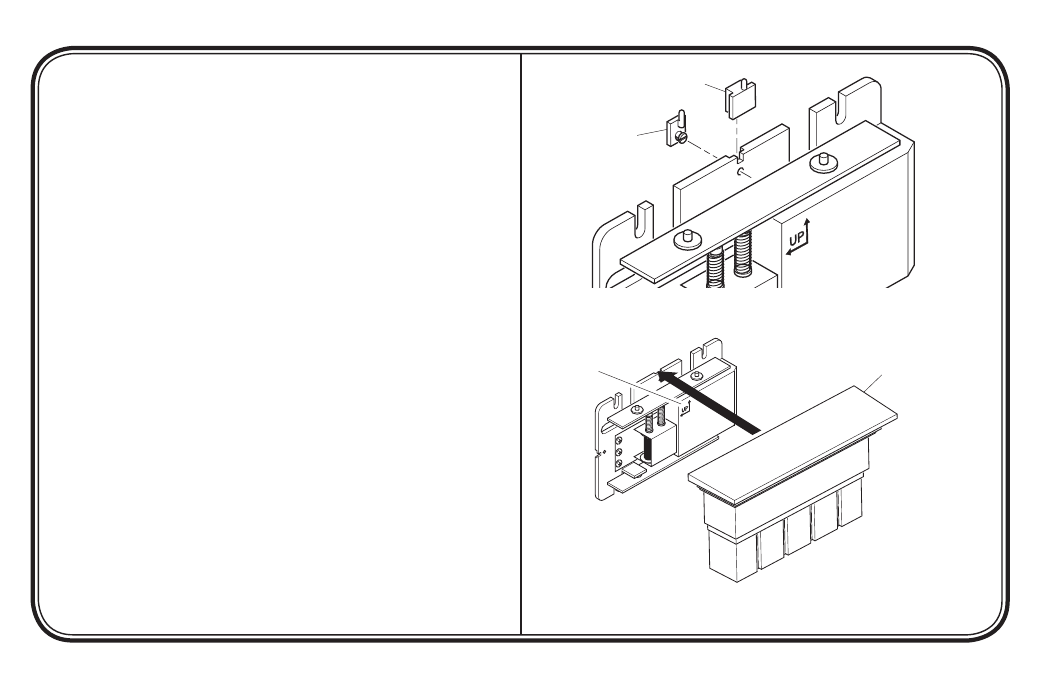

Figura 4 - Montaje de la tapa a presión
instale la tapa De la CaMpana
Coloque bien la tapa de la campana sobre la base.
•
para tapas tipo clavija y las tapas de orificio: Acople la
clavija de colgar a la base antes de montar la base en la pared.
Alinee el orificio de la tapa con la clavija y cuélguela (vea la
Figura 3).
• para tapas de cierre a presión: Aplique presión a la tapa
hasta que cierre a presión en su sitio (vea la Figura 4). Agarre con
firmeza la tapa y hálela para retirarla de la base.
• para tapas con soporte de colgar: Vea si a la tapa se la cuelga
en la base de forma vertical u horizontal. Coloque el soporte en
la ranura correcta de la tapa de la campana.
Regule el soporte (si es necesario) para que quede a ras con la
superficie posterior de la tapa. Deslice el soporte en la ranura para
colgar la tapa
(vea la Figura 5).
Nota: No use nunca limpiadores ni pulidores. No use nunca ningún
líquido en el mecanismo de la campana. Use un paño seco para
limpiar la tapa y la base de la campana.
Figura 3 - Clavija para colgar la tapa
Las ilustraciones pueden
variar de la unidad de
campana real.
FR ONT
RE AR
TR AN S
FR
ON
T
REAR
TR
AN
S
Clavija de colgar,
tipo a presión
Tapa de cierre
a presión
Marca de orientación
de la base
Clavija de colgar,
tipo deslizante
