8
31-2000693 Rev. 3
2 G

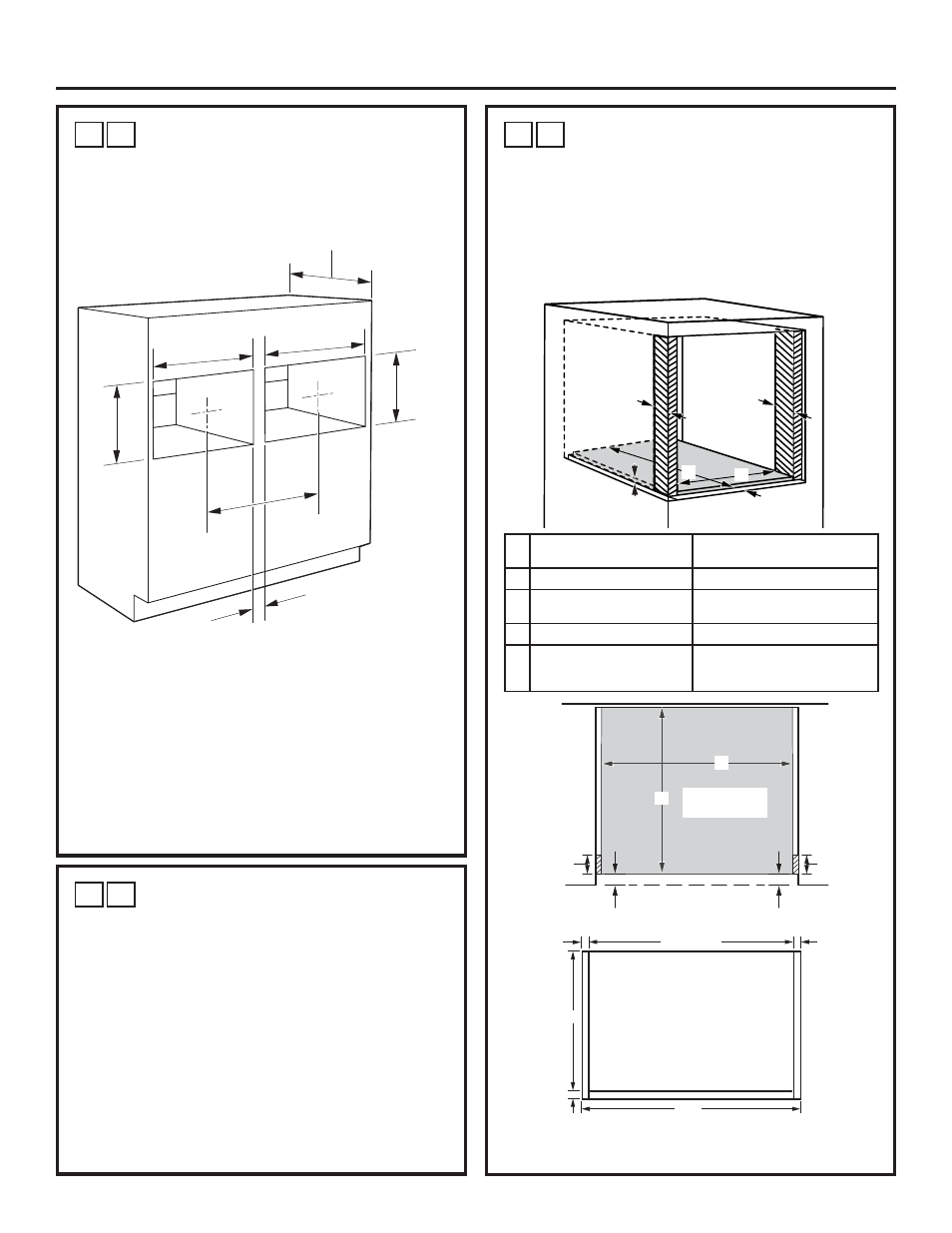

ESPACIO LIBRE PARA EL
HORNO A VAPOR JUNTO A OTRO
HORNO A VAPOR INCORPORADO/
HORNO SPEEDCOOK INCORPORADO:
Ŷ Si montará un Horno a Vapor Incorporado junto a un
Horno SpeedCook Incorporado u otro Horno a Vapor
Incorporado, utilice las dimensiones mostradas. Es
posible que sea necesario que el riel intermedio que
separa las dos aberturas posea una longitud superior al
mínimo mostrado de 4 1/2”.
Cuando se instale junto a un Horno SpeedCook
Incorporado u otro Horno a Vapor Incorporado:
Los hornos a vapor son adecuados para la instalación
sólo debajo de ciertos modelos de electrodomésticos
específicos. Consulte la etiqueta adherida a la parte exterior
del horno a vapor para conocer los modelos adecuados.
2 H
PREPARACIÓN PARA LA
INSTALACIÓN CON MONTAJE
NIVELADO (Cont.)
Realice la instalación sobre el piso del gabinete entre los dos
ristreles laterales, empuje completamente hacia atrás contra
la pared del gabinete y asegúrese de que su cara frontal
se alinee con las caras frontales de los ristreles laterales
(brecha de E desde la cara del gabinete frontal).
2 H
PREPARACIÓN PARA LA
INSTALACIÓN CON MONTAJE NIVELADO
PREPARE EL INTERIOR
Corte e instale los ristreles laterales:
Ŷ Corte ristreles de madera laterales hasta la altura de la
abertura del gabinete, de aproximadamente 2 1/2” de
profundidad. Instale, sobre cada lado, 1 1/2” desde la
cara frontal del gabinete.
Corte e instale los ristreles inferiores:
Ŷ Corte el ristrel inferior de madera hasta una altura mínima
de 5/8”, de la profundidad del gabinete menos 1 1/2” y del
ancho de la abertura del gabinete (30”) menos el grosor de
dos ristreles laterales (mínimo de 1/2” cada uno) – mínimo
de 25 1/4” (29” si se usarán ristreles laterales de 1/2”).
E
C
B
D
A A
VISTA
SUPERIOR
Cara Frontal del Gabinete
E E
A A
C
D
25-1/4” min
Front View
1/2” min
5/8” min
1/2” min
30”
18-3/4”
Instrucciones de Instalación
A Profundidad de los ris-
treles laterales 2-1/2” min.
B Altura del ristrel inferior 5/8”
C Profundidad del ristrel
inferior Profundidad del gabinete
menos E
D Ancho del ristrel inferior 25-1/4”
E Inserción de los tres
ristreles desde el frente
del gabinete ZMB9032: 1 7/16”
ZMB9031: 1 3/8”
Vista
Frontal
25-1/4 Ǝ
0tQGHƎ
17 3/4” para
Horno a Vapor
23-1/2 Ǝ
0tQGHƎ
17 3/4” para
Horno a Vapor
Mín. de 4 1/2” (5 1/2”
Recomendado)
25-1/4 Ǝ
Mín. de 30 ½” entre
las líneas centrales de
los espacios libres del
horno a vapor junto a
otro horno a vapor o
de un horno de cocción
rápida.
