4
31-2000693 Rev. 3

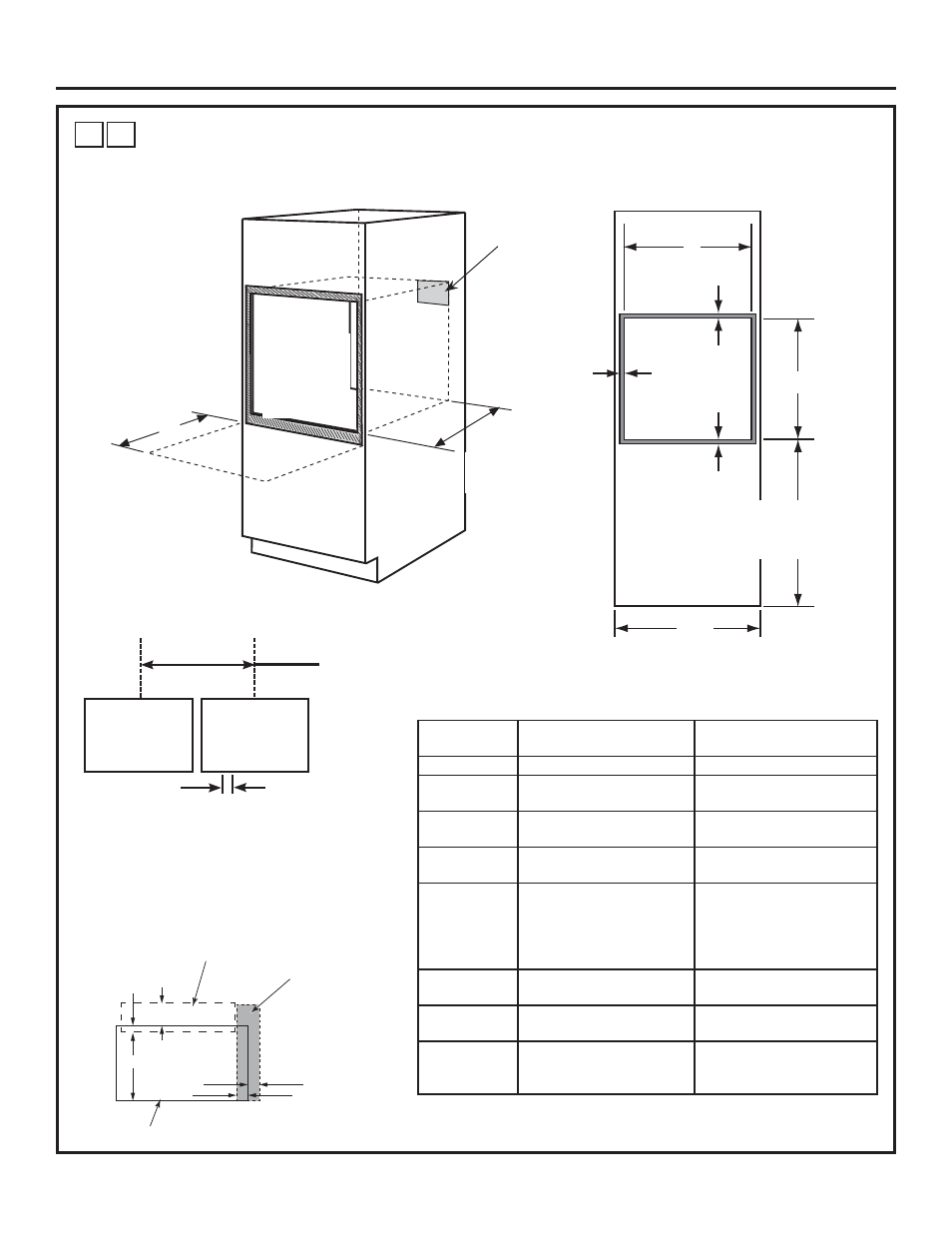

2 A ESPACIOS LIBRES PARA HORNO A VAPOR EN GABINETES DE PARED
NOTA: Si el gabinete no cuenta con un armazón frontal y los lados son menores a un grosor de 3/4” (1,9 cm), coloque cuñas
uniformemente sobre ambos lados para establecer al ancho de la abertura.
Instrucciones de Instalación
Dimensión Descripción de la
dimensión
Horno a Vapor de 30”
A Ancho del gabinete 30” (76,2 cm)
B Ancho de la abertura 25-1/4” (64.1 cm) min.
25-3/4” (65.4 cm) max.
C Altura de la abertura 17-1/2” (44.4 cm) min.
17-3/4” (45.1 cm) max.
D Espacio desde la abertura
– extremos laterales*
2-1/4” (5.7 cm)
E Espacio respecto
de esquinas
adyacentes,cajones,
paredes, etc., cuando la
puerta está abierta
13” (33 cm) min.
F Espacio desde la abertura
– parte superior*
1” (2.5 cm) min.
G Espacio desde la abertura
– parte inferior*
5/8” (2.2 cm)
H Ubicación de la caja de
conexiones
Consulte el detalle sobre
preferencias de ubicación
del lado derecho
* Se refiere al espacio mínimo requerido para la instalación del horno de pared y no refleja
las dimensiones reales del producto.
Abertura –
cumpla con
todas las
dimensiones y
requerimientos. Abertura –
cumpla con
todas las
dimensiones y
requerimientos.
Línea central Línea central
Instalaciones lado a lado
Instale dos hornos en aberturas separadas.
B
F
G
C
D
A
E
Ubicanción
de la caja de
conexiones
(la caja de
conexiones
puede hallarse
en un gabinete
adyancente)
Profundidad de la
abertura - 23-1/2”
(59,7 cm) mínimo
Ubicanción
recomendada de
la abertura desde
el piso
42” (106,68 cm)
La abertura
entre las
paredes
nternas debe
ser de por lo
menos 28-1/2”
(72,4 cm)
NOTA: Deje 1/4”
(0,64 cm.) de
espacio desde
los extremos
laterales de
la puerta del
horno.
1”
14”
2-1/4”
1-3/4”
3-3/4”
Ubicación preferida
de la Caja de Empalmes
Se permite el uso de una
Caja de Empalmes si está a nivel
No se permite una Caja de Empalmes en este espacio
Mín. de 5 1/8” (13 cm)
(horno a vapor junto a
horno a vapor)
Mín. de 3 5/8” (9.2 cm)
(horno a vapor junto a
horno de pared)
Mín. de 15 5/8” (14.29
cm) (horno a vapor
junto a horno de puerta
francesa)
Ubicación de la Caja de Empalmes
Horno a vapor de 30.5 (77.5cm)
junto a otro horno a vapor, horno
simple de 30”, u horno simple de
pared doble de 30”
42-1/2” (108 cm) junto a modelos
de puerta francesa
