Instrucciones de Instalación
2 C

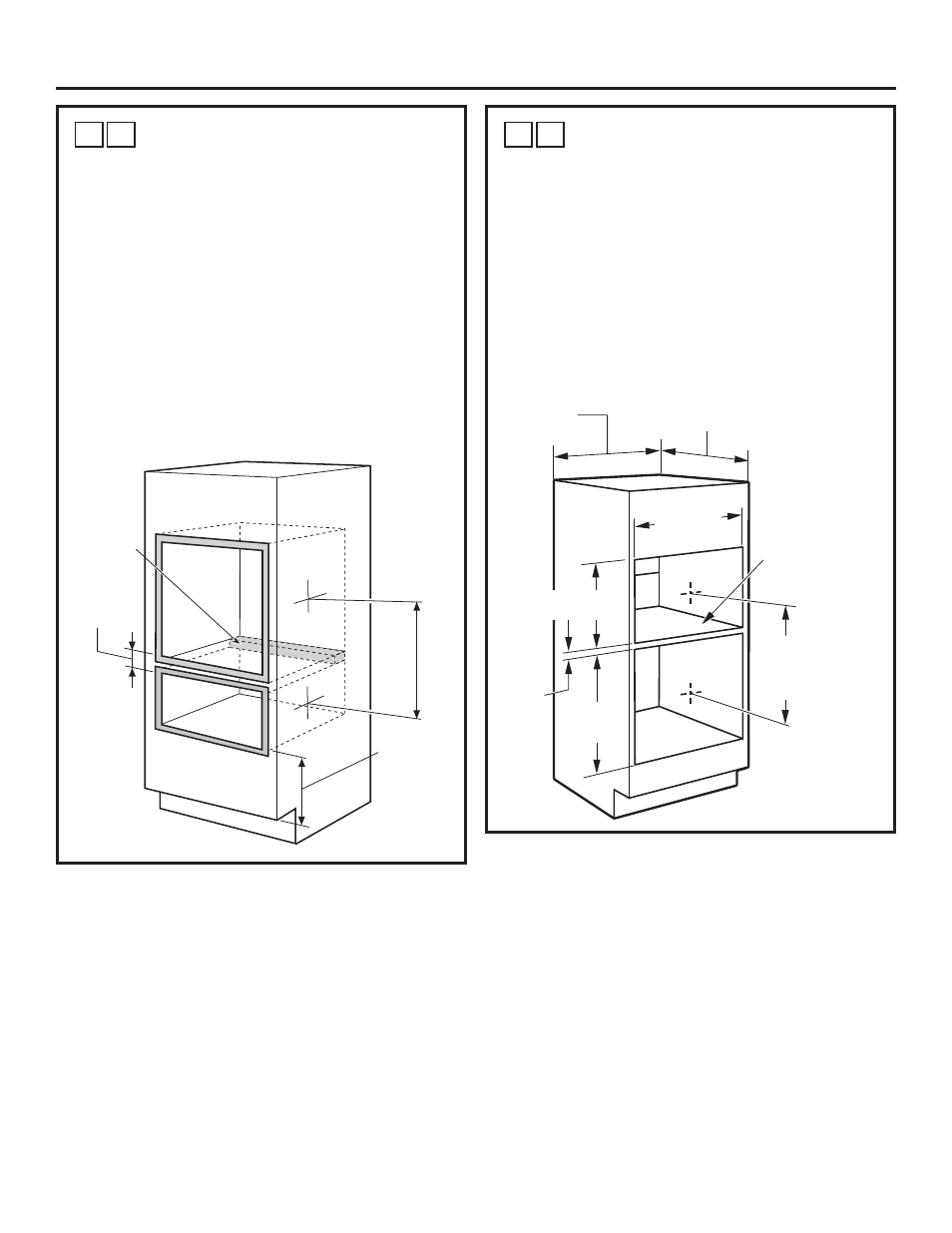

ESPACIO LIBRE PARA
HORNOS A VAPOR SOBRE UN
CAJÓN DE CALENTAMIENTO
NOTA: Instale el horno a vapor sólo con los modelos
específicos que figuran en la lista de la etiqueta que se
encuentra en la parte exterior del horno.
NOTA: Pueden necesitarse espacios adicionales entre
las aberturas. Asegúrese de que los soportes del horno
a vapor que se encuentran sobre la ubicación del Cajón
de Calentamiento no obstruyan la profundidad ni la altura
requeridas.
Al instalar un Cajón de Calentamiento debajo de un horno
a vapor,
debe instalarse un tomacorriente separado de
120V, 60 HZ con adecuada conexión a tierra. Consulte
las instrucciones de instalación enviadas con el cajón
calentador para requisitos específicos de instalación.
2 D
ESPACIO LIBRE PARA
HORNOS A VAPOR SOBRE UN HORNO
DE PARED
Ŷ6LUHHPSOD]DUiXQKRUQRHOpFWULFRGREOHFRQODLQVWDODFLyQ
combinada de un horno a vapor incorporado y un horno
simple, utilice las dimensiones mostradas. Es posible que
sea necesario que el riel intermedio que separa las dos
aberturas posea una longitud superior al mínimo mostrado
de 1 3/4”.
Cuando se instalen sobre un horno de pared: Los hornos
a vapor son adecuados para la instalación sólo sobre
ciertos modelos de horno de pared específicos. Consulte la
etiqueta adherida a la parte exterior del horno a vapor para
conocer los modelos adecuados.
Bloque anti-
volcaduras
contra
la pared
trasera
seg ව n
requisito
del caj ර n
calentador
Seg ව n los
requisitos
del caj
ර n
calentador
1-5/8”
(4,2 cm) Min.
30”
23-1/2”
25-1/4”
17-3/4”
(17-1/2 min)
1-3/4”
(4.4 cm)
Min.
Construya una
Base Sólida de
Contrachapado
de un Mín. de
3/8”, Sostenida
por Tirantes
de 2x4 o 2x2
sobre los Cuatro
Lados
Por
Requisitos
del Horno
Mín. de 24 3/8” entre
la línea central de los
espacios libres del
horno a vapor sobre
el horno de pared.
