14

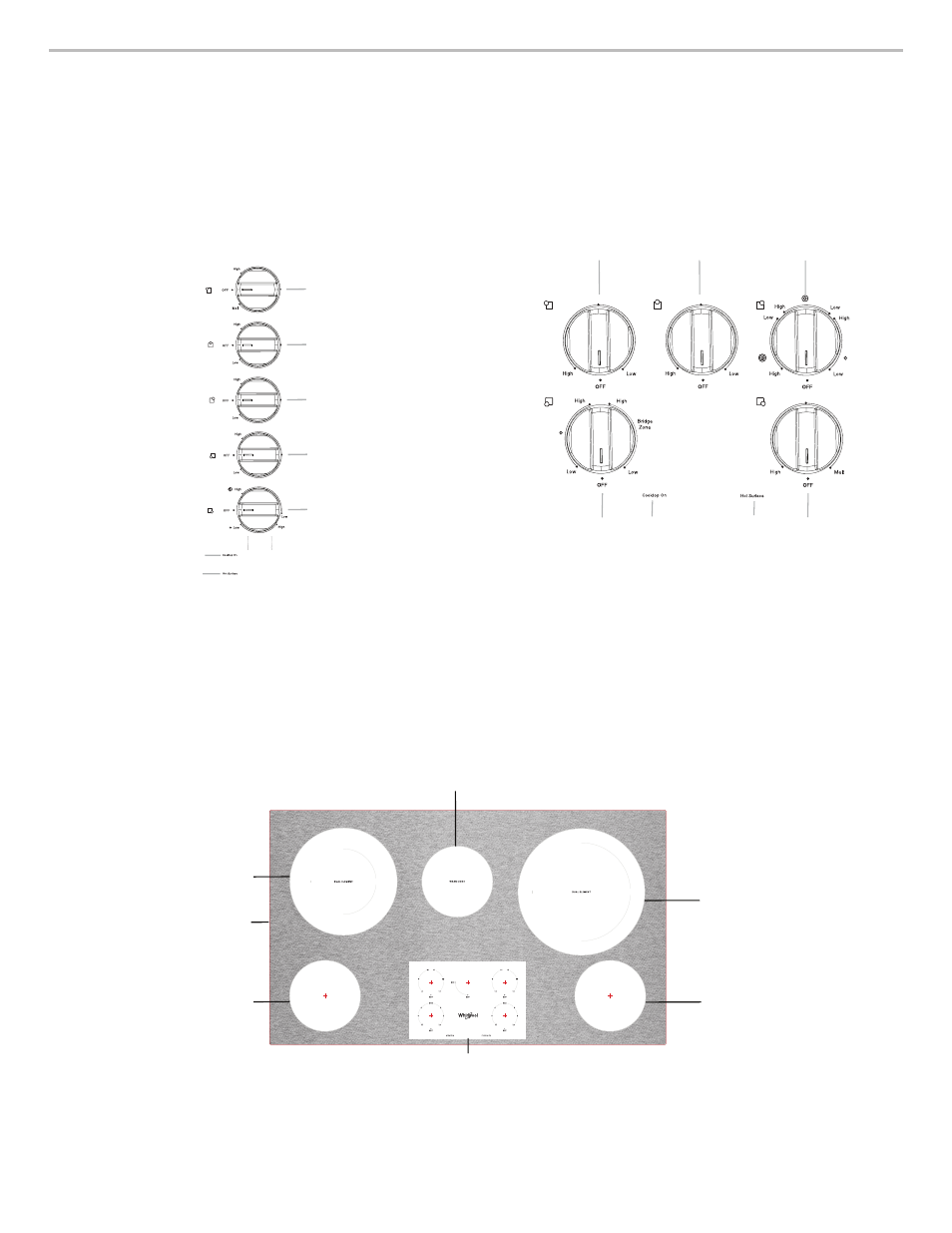

PIÈCES ET CARACTÉRISTIQUES –
COMMANDES À BOUTON ROTATIF
Ce manuel couvre différents modèles. La table de cuisson que vous avez achetée peut comporter tous les articles énumérés ou seulement
certains d'entre eux. L’emplacement et l’apparence des caractéristiques illustrées peuvent ne pas correspondre à ceux de votre modèle.
Tableaux de commande
WCE55US4H (24" [60,96 cm])
WCE55US0H (30" [76,2 cm])
WCE77US0H (30" [76,2 cm])
WCE55US6H (36" [91,4 cm])
WCE77US6H (36" [91,4 cm])
A
B
C
D
E
F
G
D E F G
A B C
Tables de cuisson
WCE55US6H (36" [91,4 cm])
WCE77US6H (36" [91,4 cm])
C
B
D
A
G E
F
A. Table de cuisson en vitrocéramique
B. Zone de cuisson arrière gauche
(avec élément à dimension double)
C. Zone de réchauffage centrale arrière
D. Zone de cuisson arrière droite
(avec élément à dimension double)
E. Zone simple de cuisson de surface
avant droite
F. Tableau de commande
G. Zone simple de cuisson de surface
avant gauche
Table de cuisson en vitrocéramique
A. Bouton de commande arrière
gauche
B. Bouton de commande central
arrière
C. Bouton de commande arrière
droit
D. Bouton de commande avant
gauche
E. Bouton de commande avant
droit (brûleur de zone double)
F. Témoin lumineux de surface
chaude
G. Témoin d’allumage de la table
de cuisson
A. Bouton de commande arrière
gauche
B. Bouton de commande central
arrière
C. Bouton de commande arrière
droit (élément à double-fonction)
D. Témoin lumineux de surface
chaude
E. Bouton de commande avant droit
F. Témoin lumineux de la table de
cuisson allumée
G. Bouton de commande avant
gauche (dimension double)
