Page 19: Raccordement au gaz raccordement au gaz

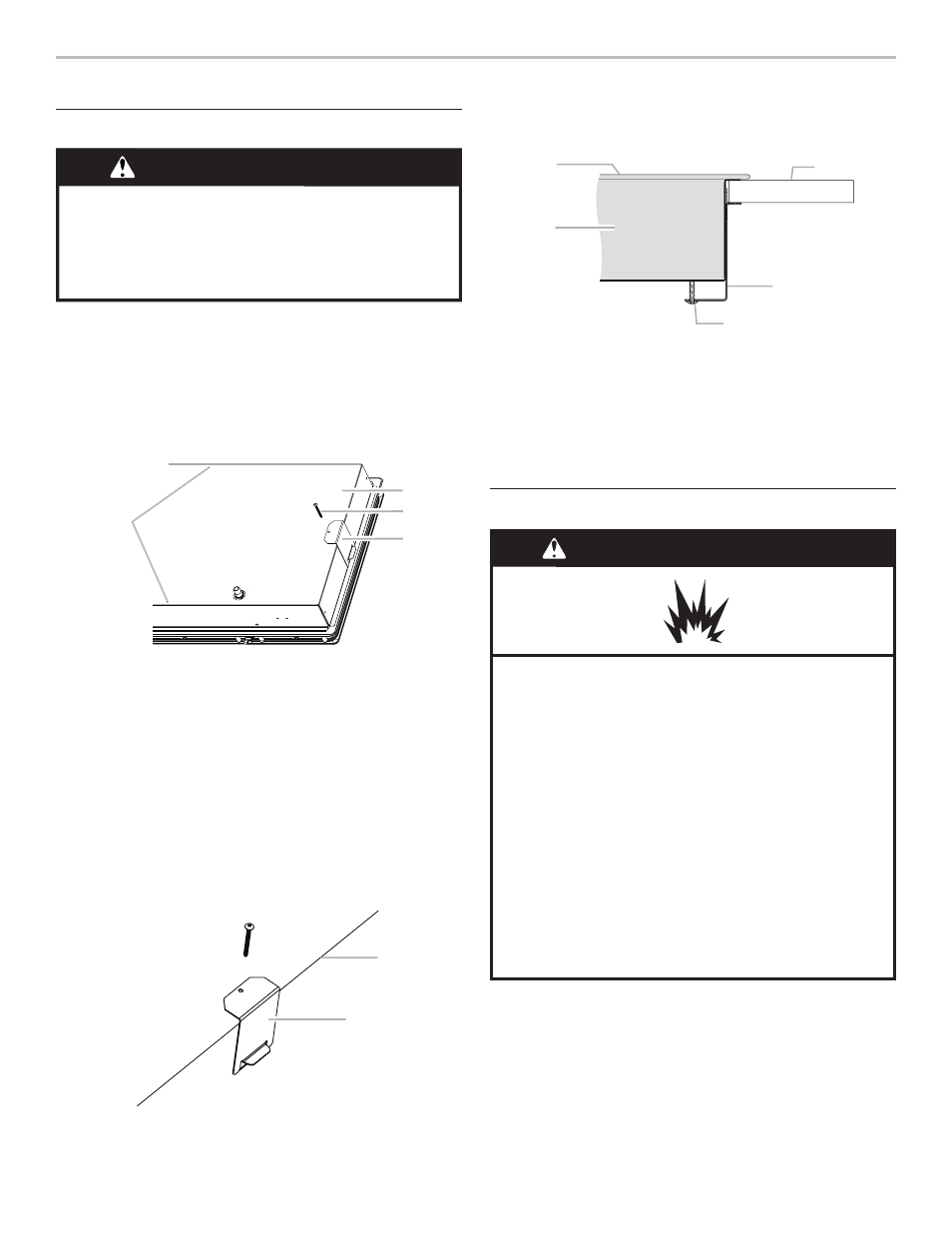

19
INSTRUCTIONS D’INSTALLATION
Installation de la table de cuisson
Déterminer l’emplacement final de la table de cuisson. Éviter de
percer dans le câblage existant ou de l'endommager pendant
l'installation.
1.
Déterminer si l'installation des armoires permet le
dégagement nécessaire pour l'installation de brides de
fixation aux extrémités de la base de la table de cuisson. Il
s'agit de l'emplacement recommandé. Des brides de fixation
peuvent être installées à l'avant et à l'arrière de la partie
inférieure de la base de la table de cuisson, si nécessaire.
2.
À l'aide d'au moins 2 personnes, placer la table de cuisson
dans l'ouverture en orientant la bonne surface vers le haut.
REMARQUE :
S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du comptoir. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter de rayer le comptoir.
3.
Enlever les vis d'attache pour les emplacements de brides
sélectionnés de la partie inférieure de la base de la table de
cuisson.
4.
Fixer les brides sur le fond de la base de la table de cuisson
à l’aide des vis de fixation des brides. Bien serrer les vis.
Raccordement au gaz Raccordement au
gaz
Raccordement typique par raccord flexible
1.
Appliquer un composé d'étanchéité pour tuyauteries conçu
pour une utilisation avec du gaz naturel et du gaz propane
sur l'extrémité filetée la plus petite des adaptateurs de
raccord flexible (voir C et G dans l'illustration ci-dessous).
2.
Fixer un adaptateur sur le détendeur et l’autre adaptateur sur
le robinet d’arrêt de la canalisation de gaz. Serrer les deux
adaptateurs.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
B
C
C
D
A
A. Trous de vis d’attache pour emplacement facultatif à l’avant
et à l’arrière
B. Fond de la base de la table de cuisson
C. Vis d'attache
D. Bride de fixation (emplacements d'extrémité recommandés)
A
B
A. Partie inférieure de la base du
bord de la table de cuisson
B. Bride de fixation
A
B
C
D
E
A. Table de cuisson
B. Base de la table de cuisson
C. Vis d'attache de la bride de 2” (5,1 cm)
D. Bride de fixation (dépassant suffisamment de la base de
la table de cuisson pour permettre l’installation des vis de
fixation)
E. Comptoir
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
