4
2 Lieferumfang
Hartmetallkreissägeblatt 300 x 2,6/1,8 x 30 Z = 28 W
Spaltkeil 2,5 mm dick
Schutzhaube
Parallelanschlag
Winkelanschlag
Absaugstutzen mit Schlauchverbindungen
Schiebestock
Rüstwerkzeug
Betriebsanleitung

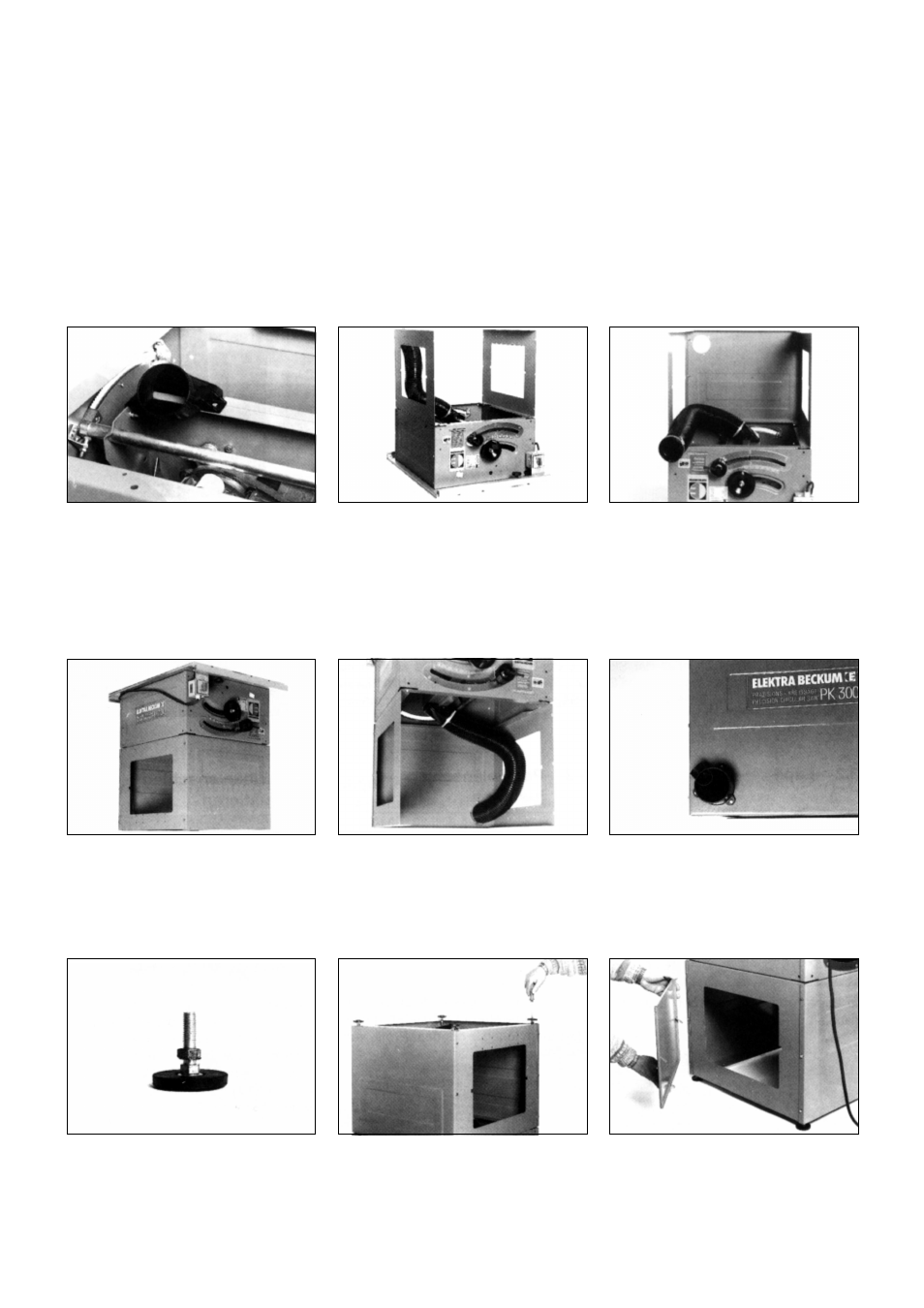

3 Erstmontage
Zur Montage des Maschinenunterteiles wird die Maschine zweckmäßigerweise mit der Tischplatte auf 2 Holzleisten gelegt.
Die Schrauben dürfen erst nach dem Verbinden aller Teile festgezogen werden.
Den Absaugstutzen am Spänekasten
montieren.
Material:
3 Sechskantschrauben M6x16
3 Fächerscheiben Ø 6,4
3 Sechskantmuttern M6
Den Verbindungsschlauch Ø 100 auf den
Absaugstutzen aufschieben und mit der
Schlauchschelle Ø 100 befestigen. Die
beiden Seitenwände montieren.
Material:
4 Sechskantschrauben M6 x16
4 Fächerscheiben Ø 6,4
4 Sechskantmuttern M6
Die Rückwand (mit Bohrung) mit den bei-
den Seitenwänden verschrauben.
Material:
6 Sechskantschrauben M6x16
6 Fächerscheiben Ø 6,4
6 Sechskantmuttern M6
Den Absaugstutzen in die Bohrung ein-
schieben und verschrauben.
Material:
3 Sechskantschrauben M6x16
3 Fächerscheiben Ø 6,4
3 Sechskantmuttern M6
Den Verbindungsschlauch Ø 100 auf den
Absaugstutzen stecken und mit der zwei-
ten Schlauchschelle Ø 100 befestigen. Die Vorderwand mit den beiden Seiten-
wänden verschrauben.
Material:
6 Sechskantschrauben M6x16
6 Fächerscheiben Ø 6,4
6 Sechskantmuttern M6
Auf die Gewindebolzen der 4 Stellfüße
jeweils eine Sechskantmutter M10 auf-
schrauben. Die 4 Stellfüße in die Bohrungen ein-
schrauben.
Material:
4 Sechskantschrauben M10
Nun erst alle Verbindungsschrauben fest-
ziehen, die Maschine aufstellen und die
Öffnungen der Seitenwände mit dem
Seitendeckel schließen.
