31

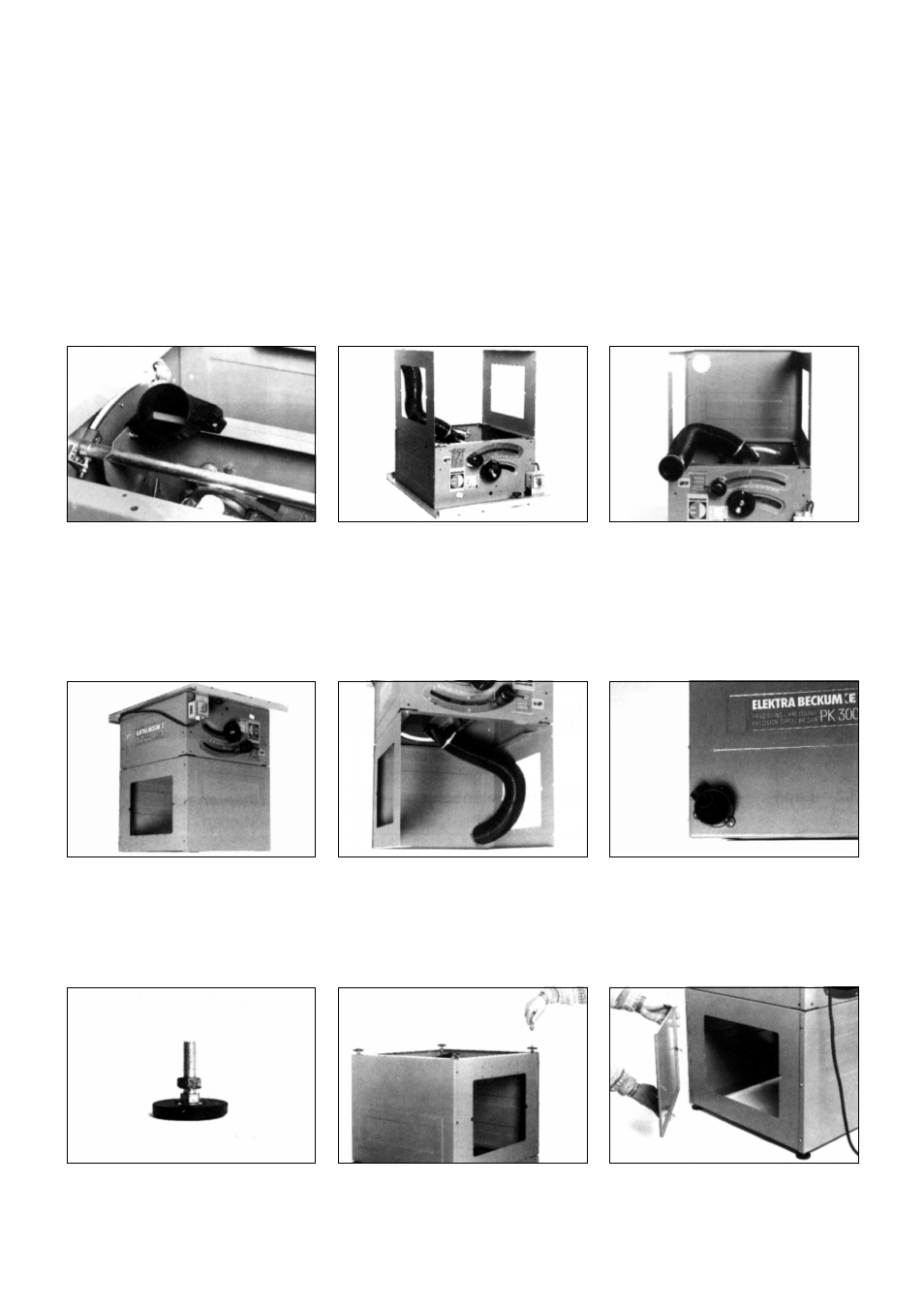

3 Premier montage
Pour monter la partie inférieure de la machine, poser la machine avec la plaque de la table sur 2 lattes de bois. Les vis ne doivent
être serrées qu’après assemblage de toutes les pièces.
Monter la buse d’aspiration sur le bac à
copeaux.
Vis :
3 boulons hexagonaux M6x16
3 rondelles à éventail Ø 6,4
3 écrous hexagonaux M6
Poser le tuyau de raccordement Ø 100
sur la buse d’aspiration et le fixer avec le
collier de serrage Ø 100. Monter les deux
parois latérales.
Vis :
4 boulons hexagonaux M6x16
4 rondelles à éventail Ø 6,4
4 écrous hexagonaux M6
Visser la paroi arrière (avec forage) avec
les deux parois latérales.
Vis :
6 boulons hexagonaux M6x16
6 rondelles à éventail Ø 6,4
6 écrous hexagonaux M6
Introduire la buse d’aspiration dans le trou
et visser.
Vis :
3 boulons hexagonaux M6x16
3 rondelles à éventail Ø 6,4
3 écrous hexagonaux M6
Poser le tuyau de raccordement Ø 100
sur la buse d’aspiration et le fixer avec le
deuxième collier de serrage Ø 100. Visser la paroi avant avec les deux parois
latérales.
Vis :
6 boulons hexagonaux M6x16
6 rondelles à éventail Ø 6,4
6 écrous hexagonaux M6
Visser un écrou hexagonal M10 sur les
boulons filetés des 4 pieds. Visser les 4 pieds dans les trous.
Vis :
4 boulons hexagonaux M10
Visser d’abord toutes les vis de jonction,
mettre la machine en place et fermer les
ouvertures des parois latérales avec le
couvercle latéral.
2 Contenu de la fourniture
Lame de scie en carbure 300 x 2,6/1,8 x 30 Z = 28 W
Diviseur 2,5 mm d‘épaisseur
Capot de protection
Guide parallèle
Guide d‘angle
Buse d‘aspiration avec raccords de tuyau
Bâton d’avance
Jeu d’outillage
Notice de service
