13

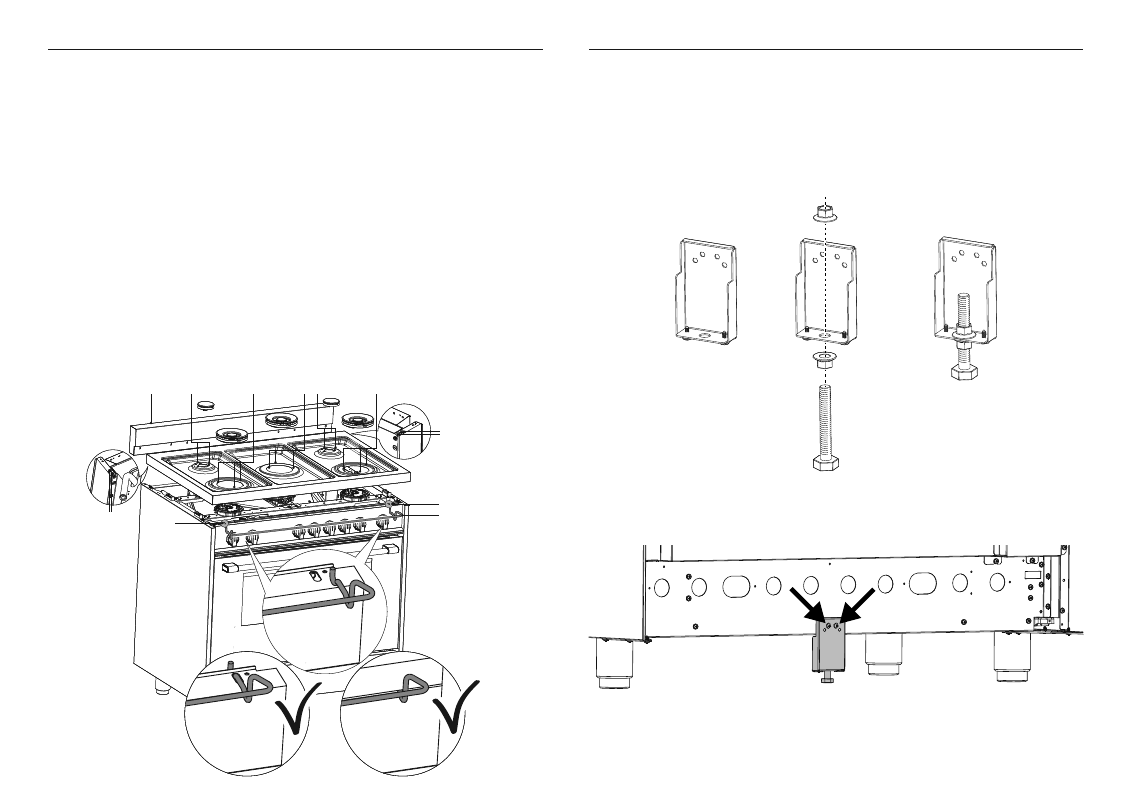

INSTALLATION DU PROTECTEUR AVANT DE LA SURFACE DE CUISSON
INSTALLATION DU SUPPORT ANTIBASCULEMENT
Modèles sans rail uniquement
Pour augmenter le dégagement entre le rebord avant de la surface de cuisson et les brûleurs,
il est possible d’installer le protecteur avant de surface de cuisson fourni avec l’appareil.
IMPORTANT
TPour installer ou retirer le protecteur, il est nécessaire de retirer la surface de cuisson.
Les tentatives d’installation ou de retrait du protecteur sans le désassemblage de la
surface de cuisson entraîneront des dommages permanents à l’appareil.
Installez le protecteur avant comme illustré :
1
Retirez le dosseret ou la garniture d’îlot
A
(consultez ‘Installation du dosseret en option’)
2
Retirez les grilles, les capuchons de brûleur et les diffuseurs de flamme.
3
Dévissez les vis de fixation de la surface de cuisson
B
et
C
.
4
Retirez la surface de cuisson. Remarque : Prenez particulièrement soin de ne pas
endommager les joints d’étanchéité installés au-dessus des coupelles de brûleur (sous la
surface de cuisson). En cas de dommages, vous devez les remplacer.
5
Installez le protecteur avant
D
en insérant les extrémités de montant dans les trous
correspondants au-dessus du panneau de commande
E
.
6
Réassemblez la surface de cuisson et les autres composants.
Remarque : Prenez particulièrement soin de ne pas endommager les joints d’étanchéité
installés au-dessus des coupelles de brûleur (sous la surface de cuisson). En cas de
dommages, vous devez les remplacer.
Le support antibasculement est constitué de deux composants :
z
le support ajustable
z
le support de stabilité
IMPORTANT!
Vous devez installer les deux pièces du support antibasculement et vous assurer qu’elles
sont bien installées ensemble pour éviter le basculement de la cuisinière.
Pour installer le support antibasculement
1
2
3
1
Faites passer le boulon dans le support ajustable et fixez-le en place à l’aide des deux
écrous fournis. Assurez-vous de bien serrer les écrous.
2
Faites passer le boulon dans le support ajustable et fixez-le en place à l’aide des deux
écrous fournis.
C
C
A
B
B
B B
B
C
E
E
D
C
