55

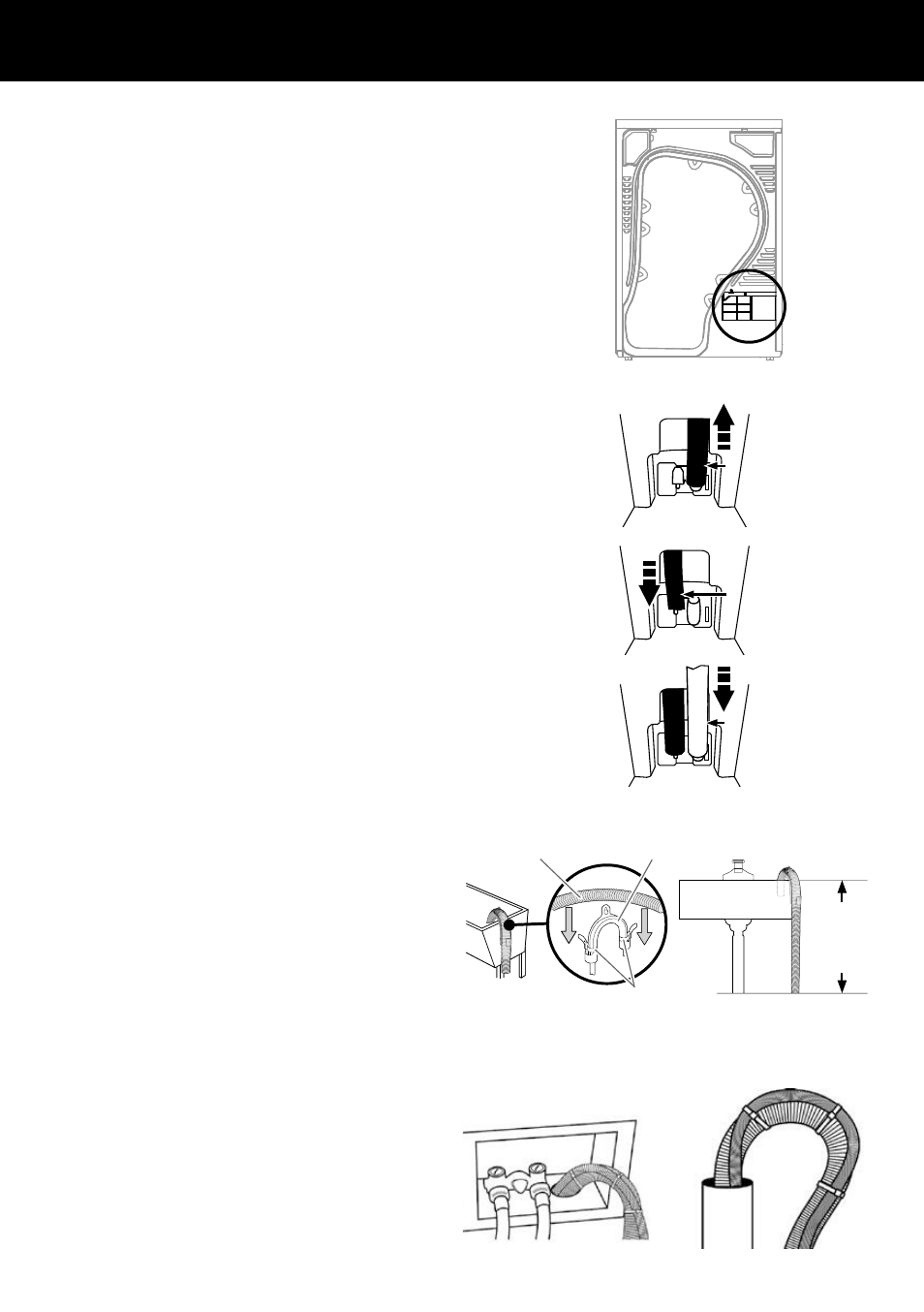

Raccordement du tuyau d’évacuation
Évacuation de l’eau sans utiliser le réservoir d’eau
Vous pouvez utiliser la sécheuse sans le réservoir
d’eau en suivant les procédures ci-dessous.
Pour raccorder le tuyau d’évacuation :
1 Déconnectez le tuyau d’évacuation A .
2 Raccordez le tuyau d’évacuation A à
l’autre ouverture.
3 Raccordez le tuyau accessoire B (tuyau
d’évacuation long) à côté du tuyau A .
● ●
Lors du raccordement du tuyau B ,
veillez à ce que la hauteur du tuyau ne
dépasse pas 58 po (147 cm).
● ●
Après le raccordement du tuyau
d’évacuation, vous pouvez évacuer
directement l’eau condensée vers une
conduite verticale ou un lavabo.
4 Sur le rebord d’un lavabo : Le tuyau
d’évacuation doit être placé à une
hauteur inférieure à 58 po (147 cm).
Pour garder l’extrémité du tuyau
d’évacuation courbée, utilisez le
guide-tuyau en plastique fourni avec la
laveuse. Fixez le guide au mur avec un
crochet ou au robinet avec une ficelle
pour empêcher le tuyau d’évacuation
de se déplacer.
5 Assemblez le tuyau d’évacuation et le
guide-tuyau, puis fixez-les avec le collier
de serrage.
Ne poussez pas le tuyau d’évacuation
de plus de 4 po (10 cm) dans la conduite
verticale. En le poussant davantage
dans la conduite verticale, vous risquez
de causer une fuite.
Vue de derrière
A
A
B
Tuyau d’évacuation Guide-tuyau
Colliers de serrage
58 po
(147 cm)
Hauteur
maximale
INSTRUCTIONS D’INSTALLATION FR
