EM78P156N
OTP ROM
Table 4 Usage of Port 6 Input Change Wake-up/Interrupt Function
Usage of Port 6 input status changed Wake-up/Interrupt
(I) Wake-up from Port 6 Input Status Change (II) Port 6 Input Status Change Interrupt
(a) Before SLEEP 1. Read I/O Port 6 (MOV R6,R6)
1. Disable WDT
1
(using very carefully) 2. Execute "ENI"
2. Read I/O Port 6 (MOV R6,R6) 3. Enable interrupt (Set IOCF.1)
3. Execute "ENI" or "DISI" 4. IF Port 6 change (interrupt)
4. Enable interrupt (Set IOCF.1)
→ Interrupt vector (008H)
5. Execute "SLEP" instruction
(b) After Wake-up
1. IF "ENI"
→ Interrupt vector (008H)
2. IF "DISI"
→ Next instruction
VCC
ROC
PCRD
PCWR
IOD
PDWR
PDRD
Weakly
Pull-up
PORT
Q
Q
P
R
C
L
D
CLK
Q
Q
D
P
R
C
L
M
U
X
Rex* 1
0
*The Rex is 430K ohm external resistor

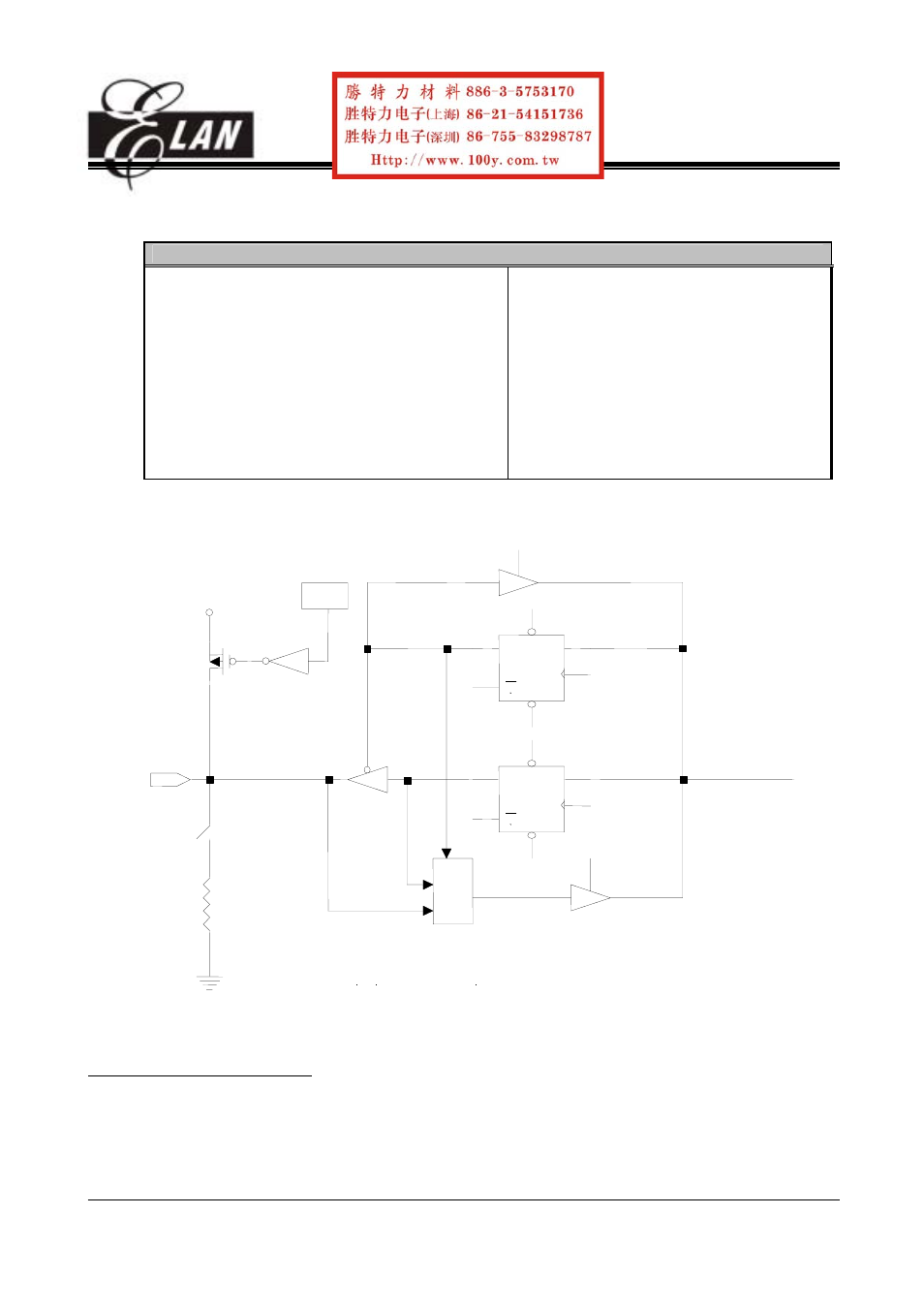

Fig. 8 The Circuit of I/O Port with R-option(P50,P51)
1
NOTE: Software disables WDT (watchdog timer) but hardware must be enabled before applying
Port 6 Change Wake-Up function. (CODE Option Register and Bit 11 (ENWDTB-) set to
“1”).
This specification is subject to change without prior notice. 19 07.29.2004 (V1.2)
