electrolux electrolux electrolux electrolux electrolux installatie 33 33 33 33 33
NL
Afvoer Afvoer Afvoer Afvoer Afvoeropening (afzuigkap/r opening (afzuigkap/r opening (afzuigkap/r opening (afzuigkap/r opening (afzuigkap/recir ecir ecir ecir ecirculatiekap) culatiekap) culatiekap) culatiekap) culatiekap)

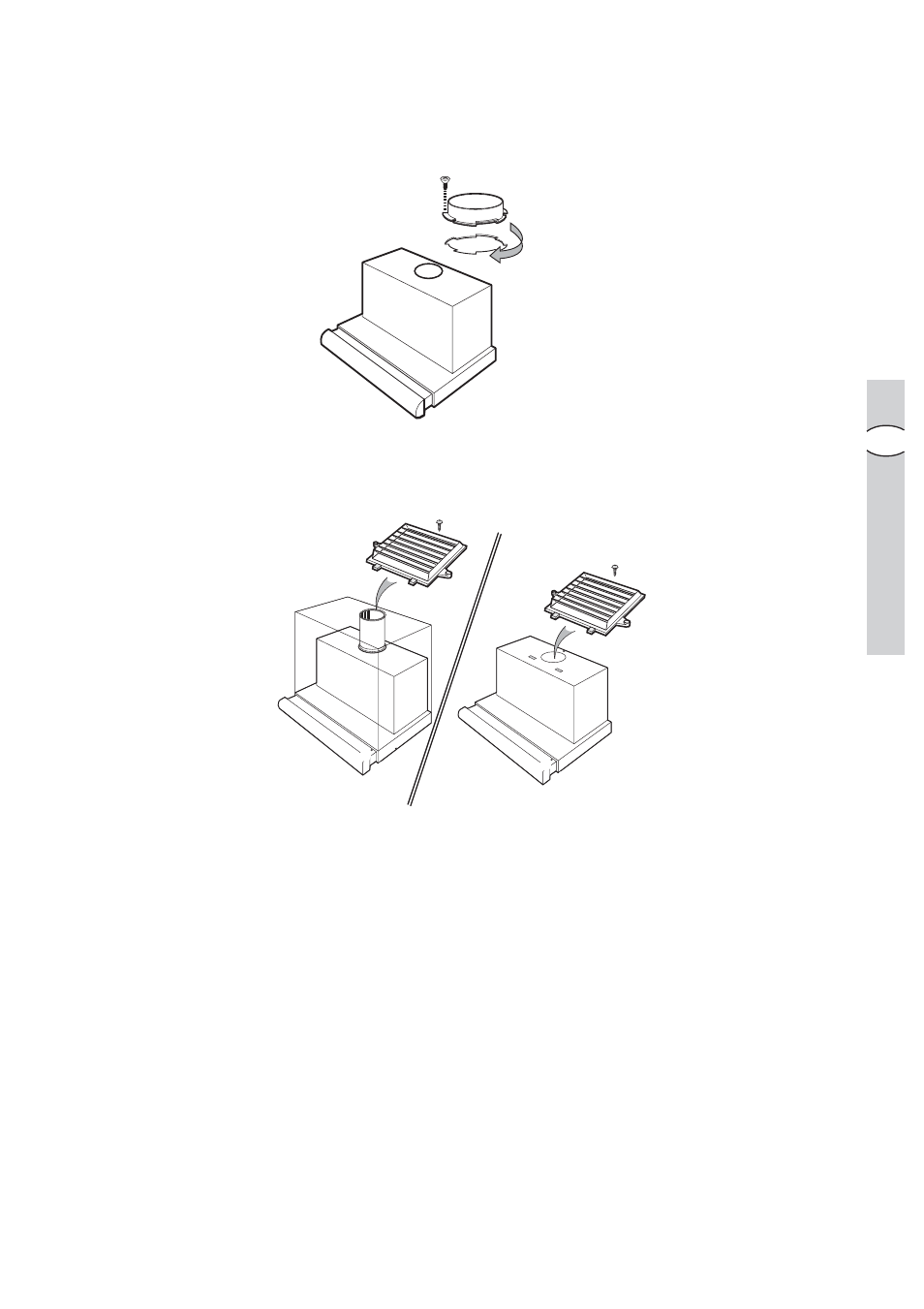

• De afvoerbuis moet een diameter van 120 mm hebben.
• Bevestig de meegeleverde afvoerbuis op de afvoeropening (bajonet
bevestiging).
Alleen voor gebruik als r Alleen voor gebruik als r Alleen voor gebruik als r Alleen voor gebruik als r Alleen voor gebruik als recir ecir ecir ecir ecirculatiekap culatiekap culatiekap culatiekap culatiekap
• •• •• De luchtgeleider op de afvoerbuis bevestigen.
Kruidenr Kruidenr Kruidenr Kruidenr Kruidenrekje ekje ekje ekje ekje
• Als vóór de kap een kruidenrekje wordt aangebracht, moet er een min. afstand
van 5 mm tussen de voorkant van de kap en de wand van het kruidenrekje
aangehouden worden (deze luchtspleet is voor de luchtcirculatie absoluut
nodig).
• Het bovenste gedeelte van de achterwand van het kruidenrekje moet
uitneembaar zijn (toegang voor afvoerbuis respectievelijk de justering van de
bovenkast).
Montage van de kap in de bovenkast - afzuigkap Montage van de kap in de bovenkast - afzuigkap Montage van de kap in de bovenkast - afzuigkap Montage van de kap in de bovenkast - afzuigkap Montage van de kap in de bovenkast - afzuigkap
(r
(r (r (r (recir ecir ecir ecir ecirculatiekap met koolfilter) culatiekap met koolfilter) culatiekap met koolfilter) culatiekap met koolfilter) culatiekap met koolfilter)
• Boorsjabloon aan de binnenkant van de zijwand van de bovenkast rechts
respectievelijk Iinks aanleggen, bevestigingsgaten 2 mm Ø en 2 gaten 6 mm Ø,
diepte 5 mm voor de bevestigingsnagels (montagehulp) aftekenen en
voorboren.
