32 32 32 32 32 electr electr electr electr electrolux olux olux olux olux installatie
NL
Installatie Installatie Installatie Installatie Installatie
V V V V Vóór de installatie contr óór de installatie contr óór de installatie contr óór de installatie contr óór de installatie controleer of het apparaat van het elektriciteitsnet ontkoppeld oleer of het apparaat van het elektriciteitsnet ontkoppeld oleer of het apparaat van het elektriciteitsnet ontkoppeld oleer of het apparaat van het elektriciteitsnet ontkoppeld oleer of het apparaat van het elektriciteitsnet ontkoppeld
is. is. is. is. is.

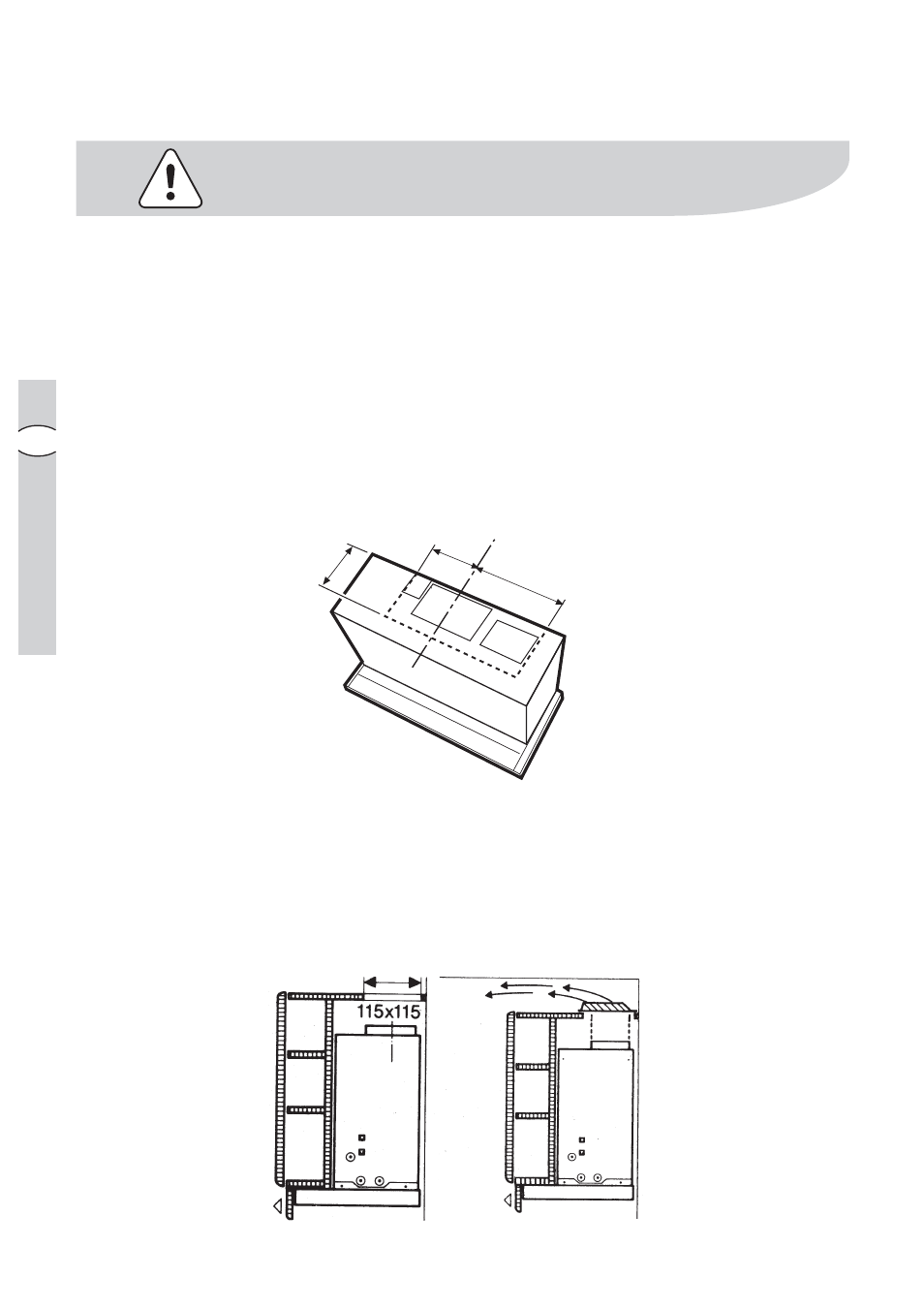

V V V V Voorber oorber oorber oorber oorbereiding bovenkast - afzuigkap/r eiding bovenkast - afzuigkap/r eiding bovenkast - afzuigkap/r eiding bovenkast - afzuigkap/r eiding bovenkast - afzuigkap/recir ecir ecir ecir ecirculatiekap culatiekap culatiekap culatiekap culatiekap
• De kap wordt door de fabriek voor het ingebruik nemen met de afvoer naar
boven geleverd.
Alvorens de kap te installeren, een gat boren in de bovenkant van de
bovenkast. Door dit gat worden de afvoerbuis en het aansluitsnoer gevoerd en
het dient ook om eventuele reparaties te vergemakkelijken.
• De bovenkast moet een min. rompdiepte (zonder deur) van 280 mm.
Binnenwerkse hoogte minstens 370 mm.
V V V V Voorber oorber oorber oorber oorbereiding bovenkast - r eiding bovenkast - r eiding bovenkast - r eiding bovenkast - r eiding bovenkast - recir ecir ecir ecir ecirculatiekap culatiekap culatiekap culatiekap culatiekap
• Voor montage van de kap moet in de bovenplank van de bovenkast een gat
van115x115 mm voor het ventilatierooster (recirculatiekap) uitgezaagd worden.
• Naar gelang van de hoogte van de bovenkast hebt u voor gebruik als
recirculatiekap een aansluitbuis of bovendien een niet brandbaar stuk buis (100/
115/120 mm Ø) tot de bovenplank van de bovenkast nodig.
190
238
172
