MSI MAG Z790 TOMAHAWK WIFI LGA 1700 ATX Motherboard - Manual (Page 93)

34
6677

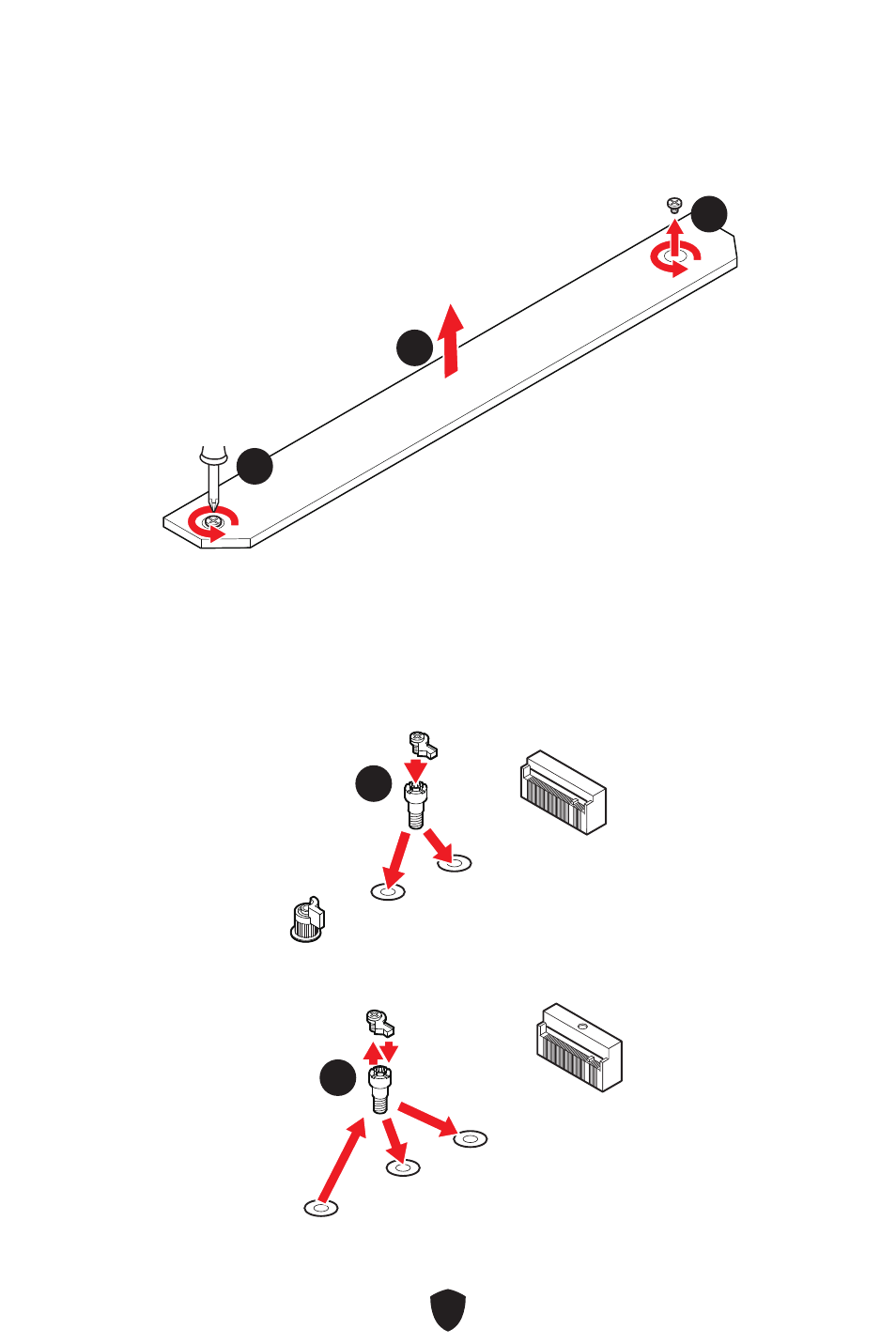

Installieren des M.2-Moduls im M2_3- oder M2_4-Steckplatz
1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.
1 1
1 1
2 2
3. Wenn Sie eine 2242- oder 2260-M.2 SSD installieren möchten, installieren Sie
bitte das mitgelieferte EZ M.2 Clip-Kit im 2240- oder 2260-Schraubenloch.
Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
∙ M2_3 Steckplatz
3 3
2260
2242
∙ M2_4 Steckplatz
2260
2242
3 3
