29
BAT1

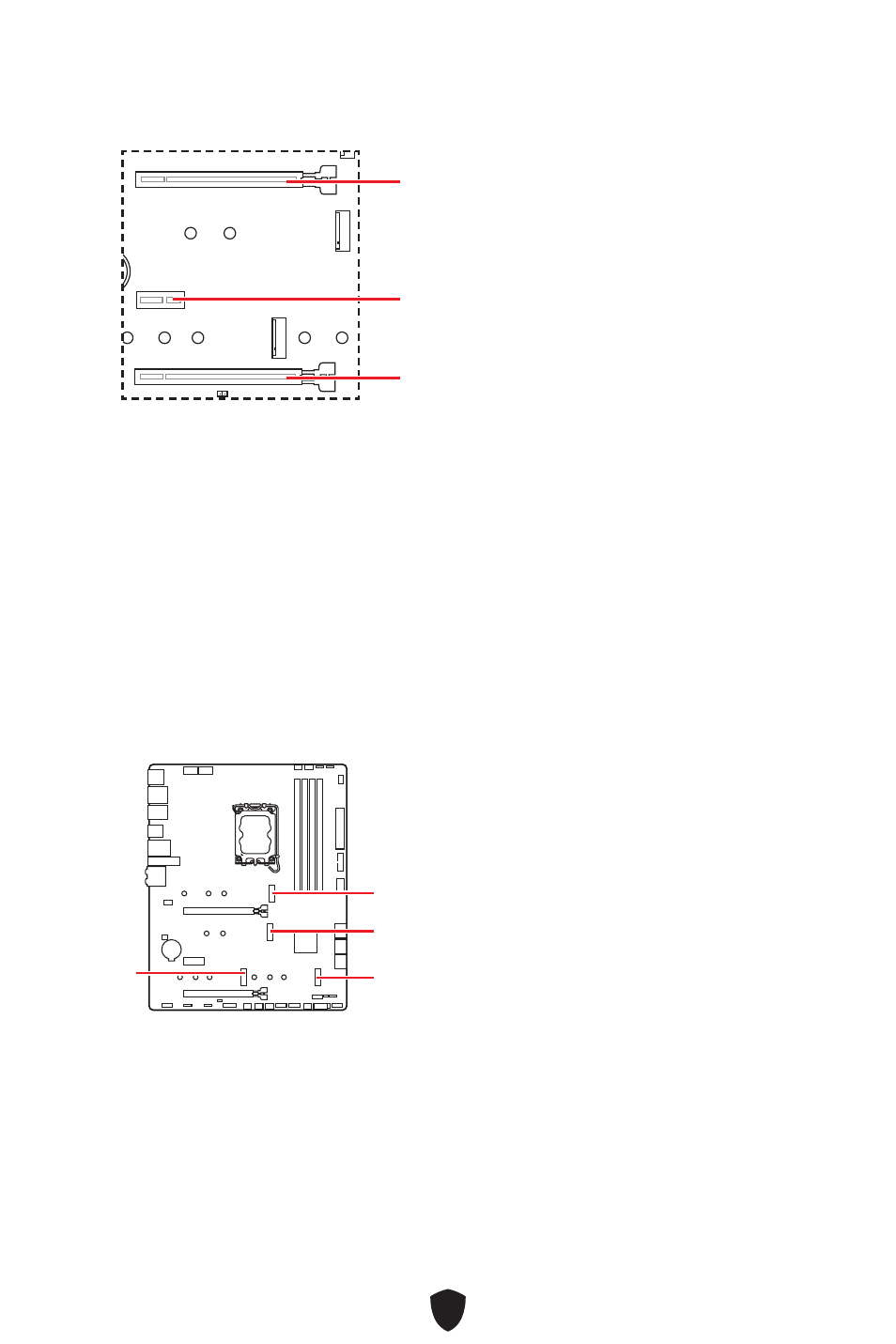

PCI_E1~3: PCIe 擴充插槽
PCI_E1 : PCIe 5.0 x16 (源於 CPU)
PCI_E2 : PCIe 3.0 x1 (源於 Z790 晶片組)
PCI_E3 : PCIe 4.0 x4 (源於 Z790 晶片組)
⚠
重要
∙ 若安裝大型顯卡，需要使用工具如 MSI 顯卡支撐架 ，以支撐其重量和防止插槽變形。
∙ 如果只安裝一張 PCIe x16 擴充卡，爲獲得最佳效能建議安裝到 PCI_E1 插槽。
∙ 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，以了解所
需變更的軟硬體設定。
M2_1~4: M.2 插槽 (M 鍵)
M2_1
M2_2
M2_4 M2_3
⚠
重要
∙ Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM。
∙ 如果您的 M.2 SSD 已內建散熱片，在安裝 M.2 SSD 前，請先拔除 M.2 插槽的 M.2 底板
或橡膠方塊。請勿再安裝主機板提供的散熱片。
