43
正常
(默认)
使用保存的 BIOS
设置启动。
开启
应用 BIOS 默认设置
和较低的 PCIe（来自
CPU）模式进行安全启动

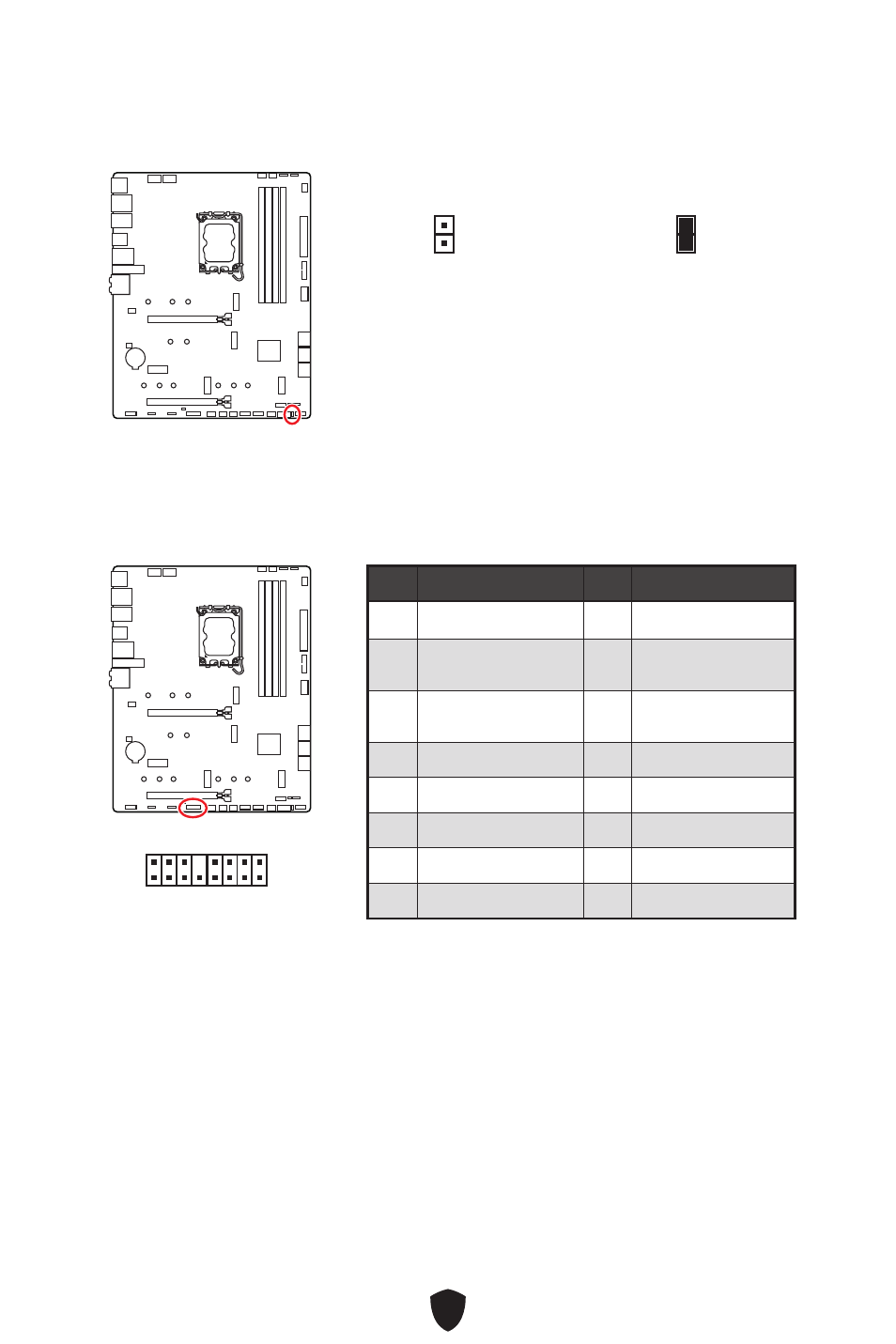

JOC_FS1: 安全启动跳线
此跳线用于安全启动。启用后，系统将使用默认设置和较低的 PCIe（来自 CPU）模式启动。
JTBT1: Thunderbolt 附加卡接口
此接口允许您连接附加的 Thunderbolt I/O 卡。
1
2 16
15
针脚 信号名称 针脚 信号名称
1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_
EVENT#
4 TBT_S0IX_ENTRY_ACK
5 SLP_S3#_TBT 6
TBT_PSON_
OVERRIDE_N
7 SLP_S5#_TBT 8 No Pin
9 Ground 10 SMBCLK_VSB
11 DG_PEWAKE# 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_CARD_DET_R# 16 PD_IRQ#
