声道喇叭至音频插孔示意图 4-声道喇叭至音频插孔示意图 5.1-声道喇叭至音频插孔示意图 – MSI MAG Z790 TOMAHAWK WIFI LGA 1700 ATX Motherboard User Manual

Page 425

background image

24

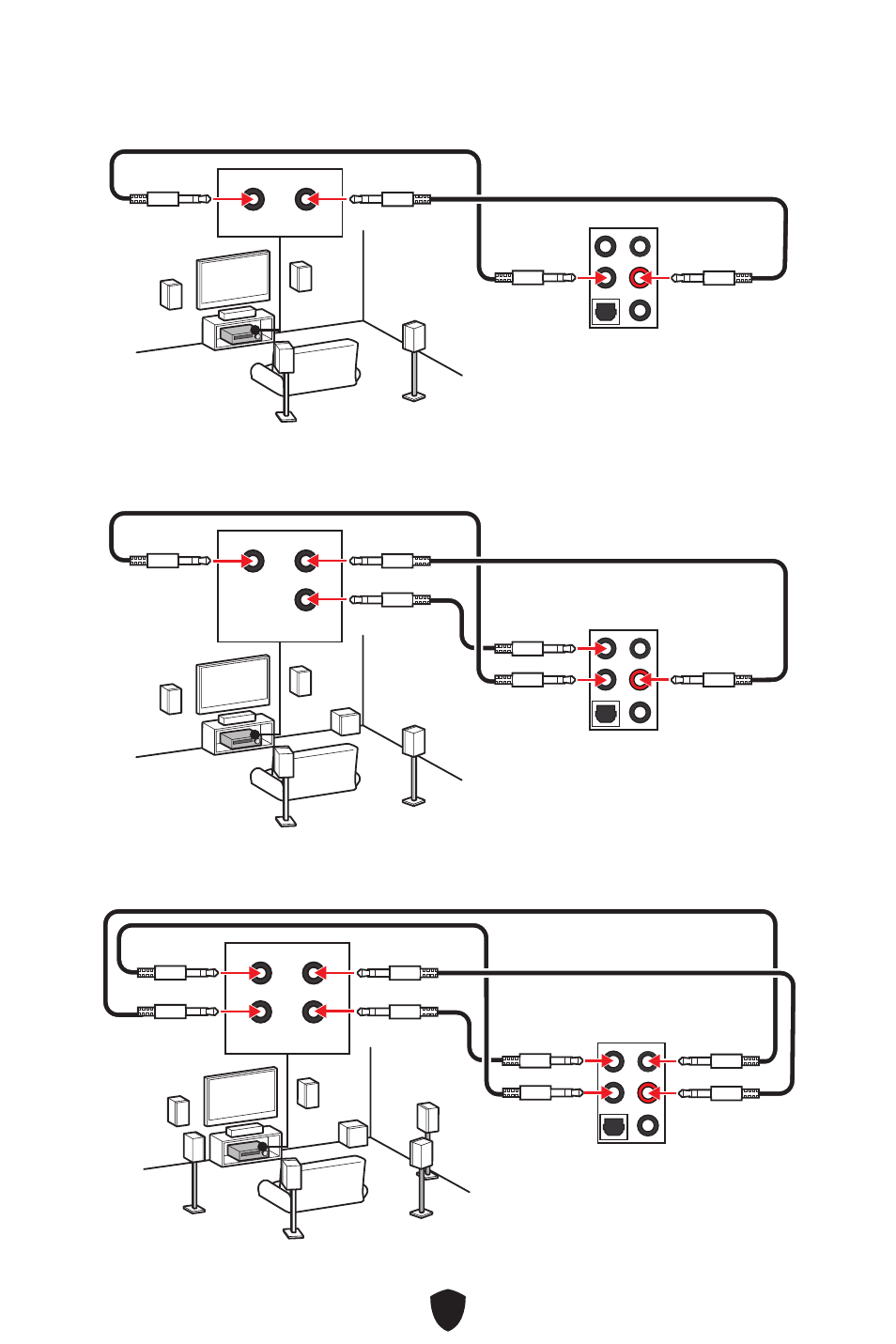

7.1-声道喇叭至音频插孔示意图

4-声道喇叭至音频插孔示意图

5.1-声道喇叭至音频插孔示意图

AUDIO INPUT

Rear

Front

AUDIO INPUT

Rear

Front

Center/

Subwoofer

AUDIO INPUT

Rear

Front

Side

Center/

Subwoofer
