About

your

monitor |

23

7

GND

8

SSRX-

9

SSRX+

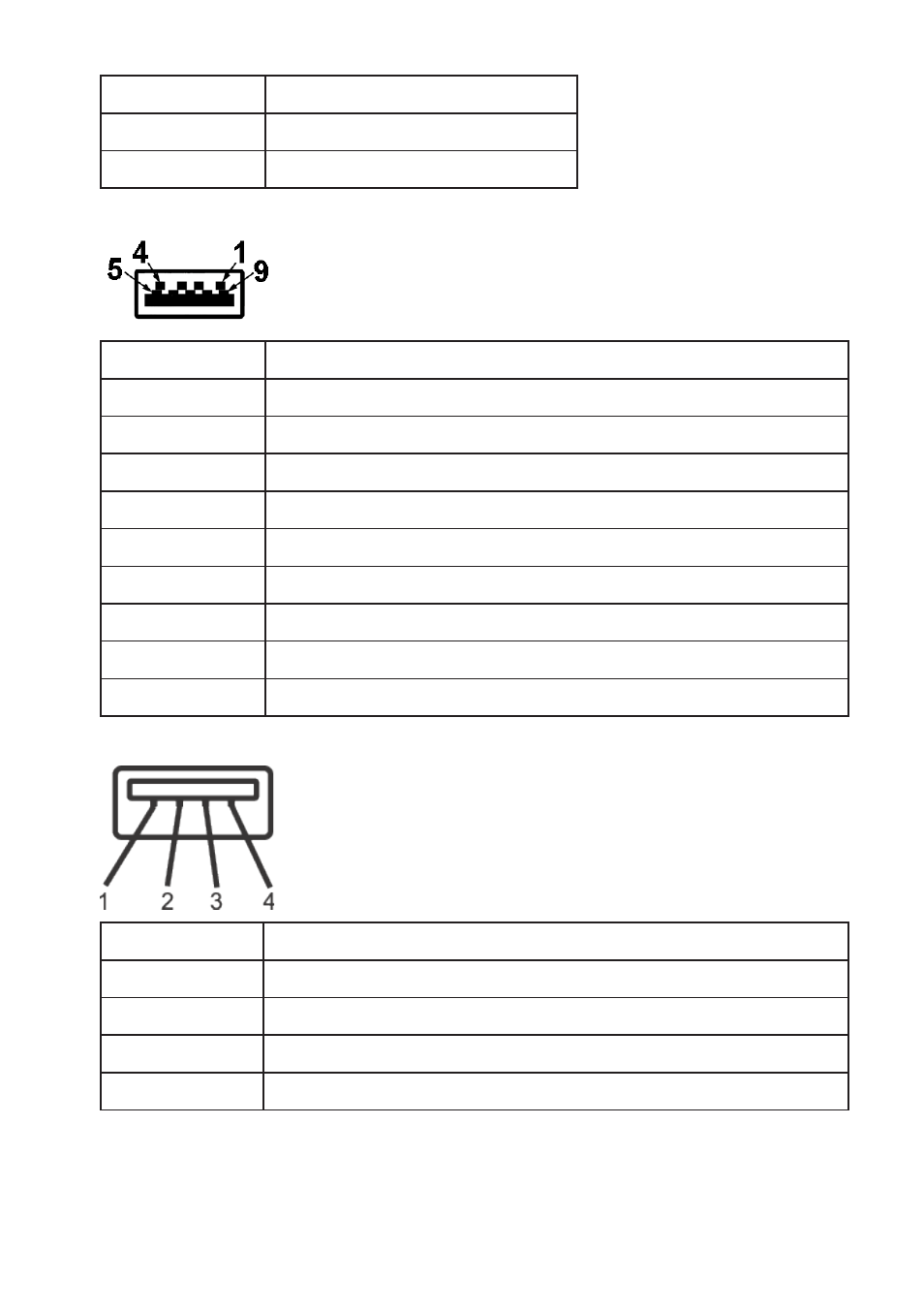

USB 3.0 downstream connector

Pin Number

9-pin Side of the Connector

1

VCC

2

D-

3

D+

4

GND

5

SSRX-

6

SSRX+

7

GND

8

SSTX-

9

SSTX+

USB 2.0 Downstream Connector

Pin Number

4-pin Side of the Connector

1

VCC

2

DMD

3

DPD

4

GND
