Preparation Before Use

ˎ

The microphone is a sensitive piece of equipment. Do not drop, strike,
or subject it to strong shocks.

ˎ

Avoid prolonged use or storage in high temperature and high humidity
environments, especially at temperatures of 60 °C (140 °F) or higher.

ˎ

High-pitched sounds (i.e., howling) may occur during use. This occurs
when the microphone picks up sound from the speakers. To prevent
howling, face the microphone away from the speakers, and maintain
as much distance as possible.

Specifications

Type

Electret condenser

Frequency response

ECM-77BC: 40 Hz to 20,000 Hz
ECM-44BC: 40 Hz to 15,000 Hz

Directivity

Omni-directional

Sensitivity

(0 dB = 1 V/Pa, 1 kHz) (typ)

ECM-77BC: −39 dB (11.2 mV)
ECM-44BC: −40 dB (10 mV)

Power supply

DC 3.0 V to 10.0 V
Rated load impedance (at DC 5 V): 10 kΩ

Operating temperature

0 °C to 60 °C (32 °F to 140 °F)

Storage temperature

−20 °C to +60 °C (−4 °F to +140 °F)

Output connector

Sony 4-pin connector (SMC9-4P)

Microphone cable

ECM-77BC: ø2.0 mm, Length 1.2 m
ECM-44BC: ø2.3 mm, Length 1.2 m

Dimensions

(microphone body)

ECM-77BC: ø5.6 mm × 12.5 mm
ECM-44BC: ø8.5 mm × 14.5 mm

Mass (excluding cable)

ECM-77BC: Approx. 1.5 g (0.053 oz.)
ECM-44BC: Approx. 2 g (0.071 oz.)

Supplied accessories

Holder clip (1)
Wind screen (1)
Operating Instructions (1)

Design and specifications are subject to change without notice.

Français

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour

future référence.

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques

suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et

E4 (environnement EMC contrôlé, ex. studio de télévision).

ATTENTION

Il est possible que des champs électromagnétiques à des fréquences spécifiques

influencent le son de cet appareil.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY

- Rendez-vous sur http://www.sonybiz.ca/

pro/lang/en/ca/article/resources-warranty pour obtenir les informations
importantes et l’ensemble des termes et conditions de la garantie limitée de
Sony applicable à ce produit.

Précautions d’utilisation

Remarques

ˎ

Vérifiez toujours que l'appareil fonctionne correctement avant
l'utilisation.

Sony n'assumera pas de responsabilité pour les

dommages de quelque sorte qu'ils soient, incluant mais ne se
limitant pas à la compensation ou au remboursement, à cause de
la perte de profits actuels ou futurs suite à la défaillance de cet
appareil, que ce soit pendant la période de garantie ou après son
expiration, ou pour toute autre raison quelle qu'elle soit.

ˎ

Sony n'assumera pas de responsabilité pour les réclamations, quelle
qu'elles soient, effectuées par les utilisateurs de cet appareil ou par
des tierces parties.

ˎ

Sony n'assumera pas de responsabilité pour la cessation ou
l'interruption de tout service liй а cet appareil, résultant de quelque
circonstance que ce soit.

Présentation

Le microphone condensateur à électret ECM-77BC/44BC se connecte aux
émetteurs avec un connecteur SMC9-4S.

Connexion

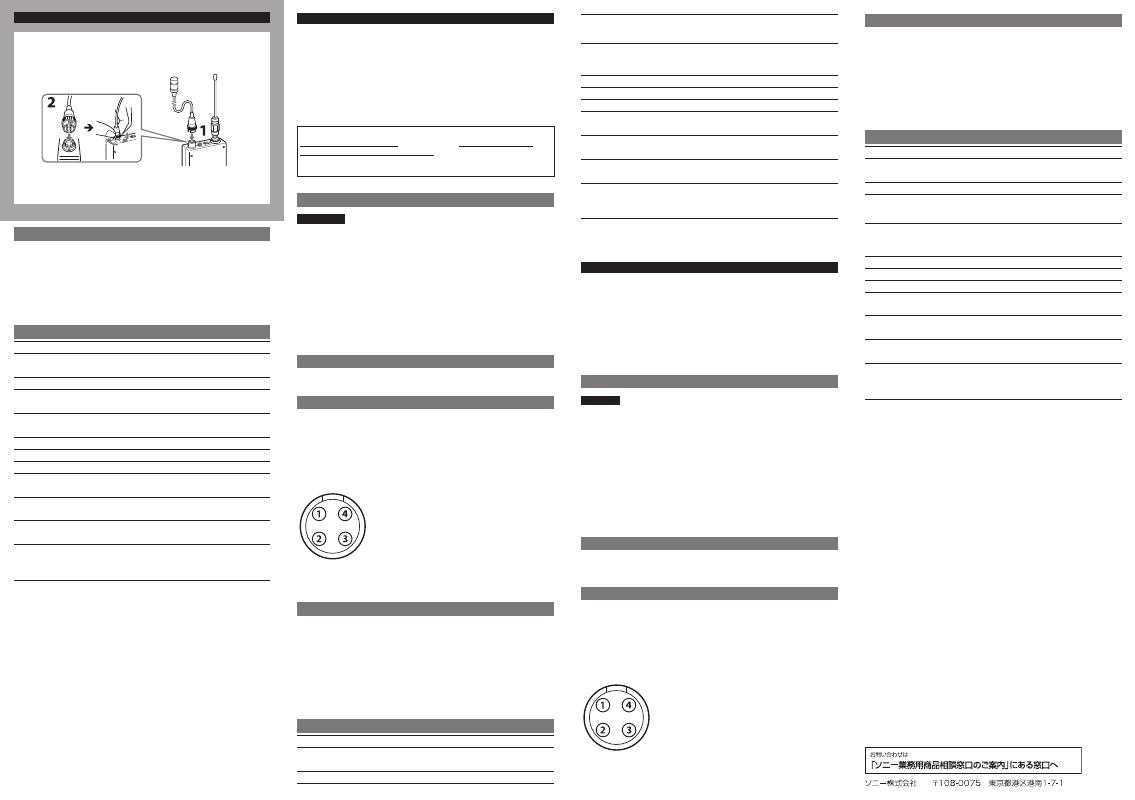

Connexion à l’émetteur (Figure

A

)

1 Alignez l’encoche sur le connecteur de sortie du microphone sur la

ligne du connecteur d’entrée de l’émetteur, puis insérez le connecteur.

2 Poussez la bague du microphone, puis tournez-le afin de le

verrouiller.

Positions de broche du connecteur de sortie

Broche 1 : alimentation
Broche 2, 4 : mise à la masse (GND)
Broche 3 : sortie du microphone

Pour les détails sur la connexion à un émetteur autre que ceux de Sony,
contactez le fabricant de l’émetteur.

Préparatifs avant l’emploi

ˎ

Le microphone est un équipement sensible. Ne le laissez pas tomber,
se cogner ou subir de forts impacts.

ˎ

Évitez une utilisation ou un stockage de longue durée dans des
environnements à haute température ou haute humidité, en particulier
à des températures de 60 °C (140 °F) ou plus.

ˎ

Vous pourriez noter des sons aigus (comme un sifflement) lors de
l’utilisation. Cela survient lorsque le microphone capte le son des
haut-parleurs. Pour éviter ce phénomène, orientez le microphone à
l’écart des haut-parleurs, et gardez une distance aussi importante que
possible.

Caractéristiques techniques

Type

Condensateur à électret

Réponse de fréquence

ECM-77BC : 40 Hz à 20 000 Hz
ECM-44BC : 40 Hz à 15 000 Hz

Directivité

Omnidirectionnelle

Sensibilité

(0 dB = 1 V/Pa, 1 kHz)

(typique)

ECM-77BC : −39 dB (11,2 mV)
ECM-44BC : −40 dB (10 mV)

Alimentation

3,0 V à 10,0 V CC
Impédance de charge nominale (à 5 V CC) :

10 kΩ

Température d’utilisation 0 °C à 60 °C (32 °F à 140 °F)
Température de stockage −20 °C à +60 °C (−4 °F à +140 °F)
Connecteur de sortie

Connecteur Sony 4 broches (SMC9-4P)

Câble de microphone

ECM-77BC : ø2,0 mm, Longueur 1,2 m
ECM-44BC : ø2,3 mm, Longueur 1,2 m

Dimensions

(corps de microphone)

ECM-77BC : ø5,6 mm× 12,5 mm
ECM-44BC : ø8,5 mm× 14,5 mm

Poids (sans câble)

ECM-77BC : environ 1,5 g (0,053 oz.)
ECM-44BC : environ 2 g (0,071 oz.)

Accessoires fournis

Pince de support (1)
Écran anti-vent (1)
Mode d’emploi (1)

La conception et les caractéristiques techniques sont sujettes à modification sans

préavis.

Deutsch

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und

bewahren Sie es zum späteren Nachschlagen auf.

Für Kunden in Europa

Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich), E2

(kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im

Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

ACHTUNG

Die elektromagnetischen Felder bei den speziellen Frequenzen können den Ton

dieses Geräts beeinflussen.

Vorsichtsmaßnahmen bei der Verwendung

Hinweise

ˎ

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig
arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART,
EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER
ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER
ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS
ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND
DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST,
ÜBERNEHMEN.

ˎ

SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN
BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

ˎ

SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER
EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS
GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Überblick

Das Elektret-Kondensatormikrofon ECM-77BC/44BC ist zum Anschluss
an Sender vorgesehen, die mit einem Steckverbinder des Typs SMC9-4S
ausgestattet sind.

Anschluss

Anschluss an den Sender (Abbildung

A

)

1 Richten Sie die Kerbe am Mikrofon-Ausgangsanschluss auf die

Linie am Eingangsanschluss des Senders aus und führen Sie den
Steckverbinder ein.

2 Drücken Sie auf den Mikrofonring und drehen Sie ihn zur Arretierung.

Kontaktbelegung des Ausgangsanschlusses

Kontakt 1: Stromversorgung
Kontakt 2, 4: Masse
Kontakt 3: Mikrofonausgang

Um Einzelheiten zum Anschluss an Sender zu erfahren, die nicht von
Sony hergestellt wurden, wenden Sie sich an den Hersteller des Senders.

A

Vorbereitungen zur Verwendung

ˎ

Das Mikrofon ist eine empfindliche Komponente. Lassen Sie es nicht
fallen und setzen Sie es keinen Schlägen und starken Stößen aus.

ˎ

Vermeiden Sie längere Verwendung und Lagerung in Umgebungen
mit hohen Temperaturen und hoher Luftfeuchte, insbesondere bei
Temperaturen von über 60 °C.

ˎ

Im Betrieb können durch Rückkopplung hohe Töne (Heulen) auftreten.
Dies geschieht, wenn das Mikrofon Ton von den Lautsprechern
aufnimmt. Um diesen Effekt zu vermeiden, richten Sie das
Mikrofon von den Lautsprechern weg weisend aus und halten Sie
größtmöglichen Abstand zu ihnen.

Technische Daten

Typ

Elektret-Kondensatormikrofon

Übertragungsbereich

ECM-77BC: 40 Hz bis 20.000 Hz
ECM-44BC: 40 Hz bis 15.000 Hz

Richtcharakteristik

Kugel

Empfindlichkeit

(0 dB = 1 V/Pa, 1 kHz)

(typ.)

ECM-77BC: −39 dB (11,2 mV)
ECM-44BC: −40 dB (10 mV)

Stromversorgung

3,0 V bis 10,0 V Gleichspannung
Nennimpedanz (bei 5 V Gleichspannung):

10 kΩ

Temperatur bei Betrieb

0 °C bis 60 °C

Temperatur bei Lagerung −20 °C bis +60 °C
Ausgangsanschluss

4-poliger Sony-Steckverbinder (SMC9-4P)

Mikrofonkabel

ECM-77BC: ø2,0 mm, Länge 1,2 m
ECM-44BC: ø2,3 mm, Länge 1,2 m

Abmessungen

(Mikrofongehäuse)

ECM-77BC: ø5,6 mm× 12,5 mm
ECM-44BC: ø8,5 mm× 14,5 mm

Gewicht (ohne Kabel)

ECM-77BC: ca. 1,5 g
ECM-44BC: ca. 2 g

Mitgeliefertes Zubehör

Halteclip (1)
Windschutz (1)
Bedienungsanleitung (1)

Gestaltung und technische Daten können jederzeit ohne Ankündigung geändert

werden.
