Étape 1 - 1 BALAYAGE :
1. L'appareil démarre automatiquement en mode 1 BALAYAGE comme indiqué en
Figure 3.3b.
2. Balayez chaque disjoncteur pendant une demi-seconde en le touchant avec le capteur
de pointe. Assurez-vous que la rainure du capteur de pointe est parallèle à la longueur
du disjoncteur (voir Figure 3.3d)
3. Pour assurer une durée suffisante entre les balayages, attendez la flèche verte animée
et l'alerte sonore (2 bips) avant de passer au disjoncteur suivant.
4. Balayez tous les disjoncteurs, l'ordre de balayage n'a pas d'importance. Vous pouvez
balayer des disjoncteurs plusieurs fois. Le récepteur enregistre le signal détecté le plus
élevé.

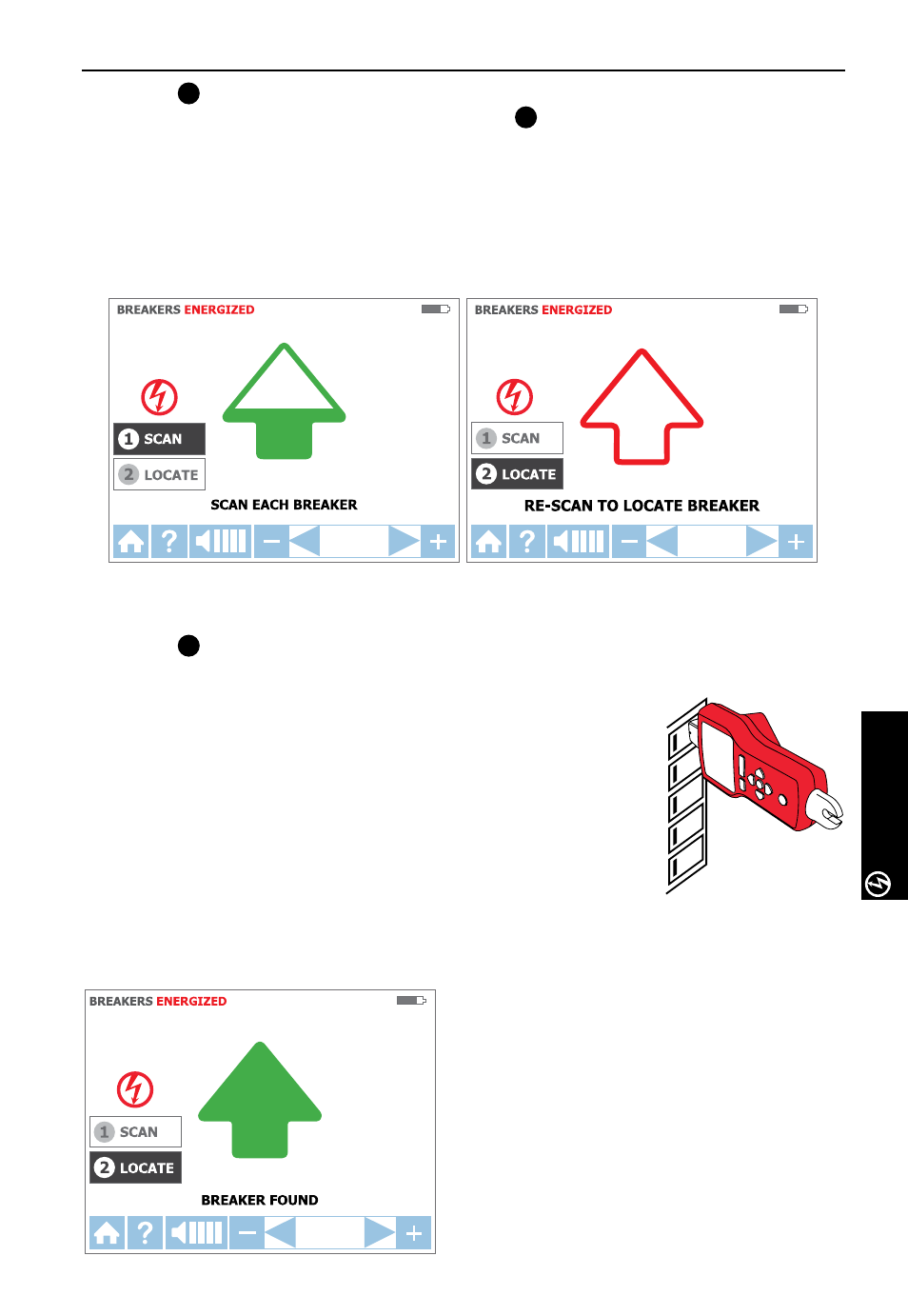

Figure 3.3b
Mode BALAYAGE : le récepteur balaye
les disjoncteurs
Figure 3.3c
Mode LOCALISATION : le récepteur vérifie
les disjoncteurs
Étape 2 - 2 LOCALISATION :
1. Sélectionnez le mode LOCALISER à l'aide des flèches directionnelles pour mettre en
surbrillance ce mode de fonctionnement et en appuyant sur le
bouton jaune « ENTRÉE ». (Voir figure 3.3c)
2. Rebalayez chaque disjoncteur en les touchant avec le capteur
de pointe pendant une demi-seconde. La flèche rouge animée
indique l'avancement du balayage (voir figure 3.3c). Assurez-
vous que la rainure du capteur de pointe est parallèle à la
longueur du disjoncteur (voir Figure 3.3d).
3. Rebalayez tous les disjoncteurs jusqu'à ce qu'une flèche
verte fixe et une alerte sonore (bip continu) indiquent que le
disjoncteur correct a été trouvé. (Voir figure 3.3e)
4. Appuyez sur ENTRÉE une fois terminé pour retourner à l'écran
d'accueil.
Conseil d'utilisation : La précision des résultats de l'identification du disjoncteur peut être
vérifiée en passant le récepteur au mode CAPTEUR DE POINTE sous tension et en vérifiant
que le niveau du signal du disjoncteur identifié par le récepteur est le plus élevé parmi tous
les disjoncteurs.
Figure 3.3e
Mode LOCALISATION : le récepteur a
identifié le disjoncteur
3. APPLICATIONS PRINCIPALES - DISJONCTEURS (Sous tension)
Figure 3.3d
DISJONCTEURS
