103

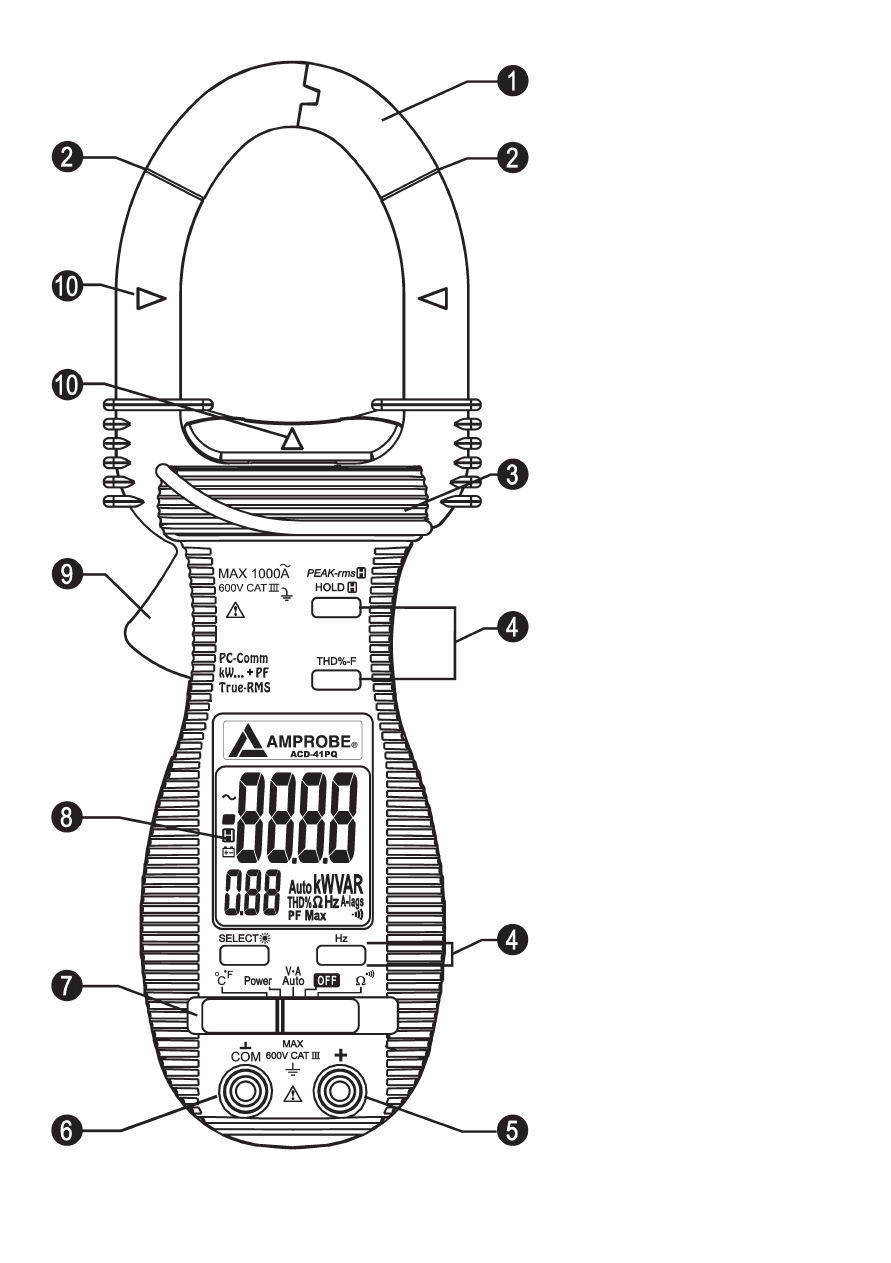

➊
Transformatorklämma för
mätning av magnetiskt
växelströmsfält
➋
Klämmarkeringslinjer
för indikering
(därmed ström) av
ACA-positionsfel
➌
hand-/fingerskydd
som anger gränserna
för säker åtkomst till
käftarna under mätning
av strömstyrka
➍
Knappar för särskilda
funktioner och åtgärder
➎
ingångsjack för alla
funktioner UToM
icke-invasiv ACA-
strömfunktion
(därmed ström)
➏
gemensamt
(jordreferens)
ingångsjack för alla
funktioner UToM
icke-invasiv ACA-
strömfunktion
(därmed ström)
➐
Skjutreglage för att slå
på/stänga av strömmen
och för att välja funktion
➑
lCD-skärm
➒
Klämavtryckare
för att öppna
transformatorklämmorna
➓
indikatorer för
klämcenter, där bästa
ACA-noggrannhet
(därmed ström) är
specificerad
handboken använder
endast representativa
modeller i illustrationerna.
Se specifikationsdetaljerna
avseende de funktioner som
finns i de olika modellerna.
