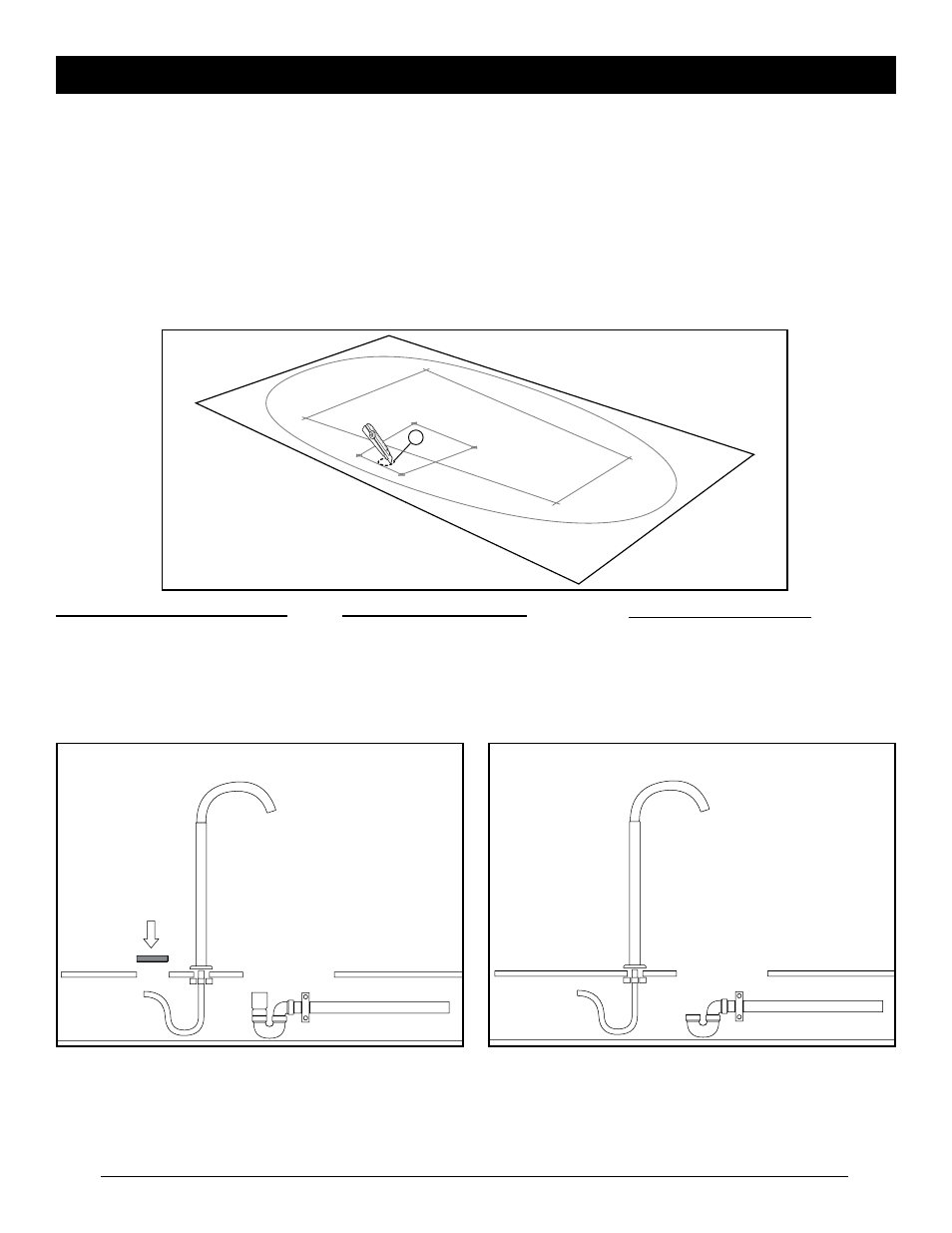

Découper le contour du drain sur le gabarit

(ligne pointillée A). Remettre le gabarit en

place en alignant les quatre coins. Vérifier

l'alignement en inserant un bout de tuyau en

PVC d'environ 8 po dans le trou du gabarit.

Les deux pièces doivent être concentriques

et perpendiculaires au plancher. Coller

le siphon en P et les tuyaux. Solidifier

l'installation avec la bague de retenue (4).

Effectuer les connexions restantes pour

l'évacuation de l'eau.

1.3 installation des robinets
Suivre les dégagements indiqués sur le

gabarit. Renforcer le plancher s’il y a lieu.

Installer la robinetterie selon les instructions

du fabricant. Au besoin, faire une découpe

dans le plancher pour accéder aux écrous

et refermer le tout.

iMportant : remettre le gabarit dans

sa pochette entre les deux parois de

la baignoire. il sera nécessaire pour

positionner les ancrages lorsque le

revêtement de sol sera terminé.

A

Without access from the room below • aucun accès

par le sous-sol • sin acceso por el sótano

Recorte el contorno del drenaje sobre

la plantilla (línea punteada A). Vuelva a

colocar la plantilla en su lugar alineando las

cuatro esquinas. Verifique el alineamiento

pasando un trozo de tubo de PVC de

aproximadamente 8" por el orificio de

la plantilla. Las dos piezas deben ser

concéntricas y perpendiculares al piso.

Pegue el sifón en P y los tubos. Solidifique

la instalación con la abrazadera (4).

Realice el resto de las conexiones para la

evacuación del agua.

1.3 instalación de las llaves
Siga los espacios libres indicados sobre la

plantilla. Refuerce el piso si es necesario.

Instale la grifería según las indicaciones del

fabricante. Si es necesario, haga un recorte

en el piso para acceder a las tuercas y

cierre todo.

iMportante: Vuelva a colocar la

plantilla en su funda, entre las dos

paredes de la bañera. la necesitará

para colocar las agarraderas cuando el

revestimiento de piso estará terminado.

With access from the room below • avec accès

par le sous-sol • acceso por el sótano

Cut out the outline of the drain from the

template (dotted line A). Put the template

back into place by aligning its five corners.

To check if they are properly aligned, insert

a PVC pipe of about 8" long in the template

opening. The two pieces should have the

same center and be perpendicular to the

floor. Glue the P-trap and the pipes. Secure

the connection with a conduit clamp (4).

Make the remaining connections to ensure

water drainage.

1.3 installing the plumbing fixtures
Install the plumbing fixtures by following

the spacing indicated on the template.

Reinforce the floor if needed. Install the

fixtures according to the manufacturer’s

directions and use a 36" long plumbing

hose to connect the water supply line to the

fixtures.

iMportant : replace the template in its

pouch between the walls of the bathtub.

You will need it to position the anchors

after the flooring is completed.
