Procedimientos de mantenimiento

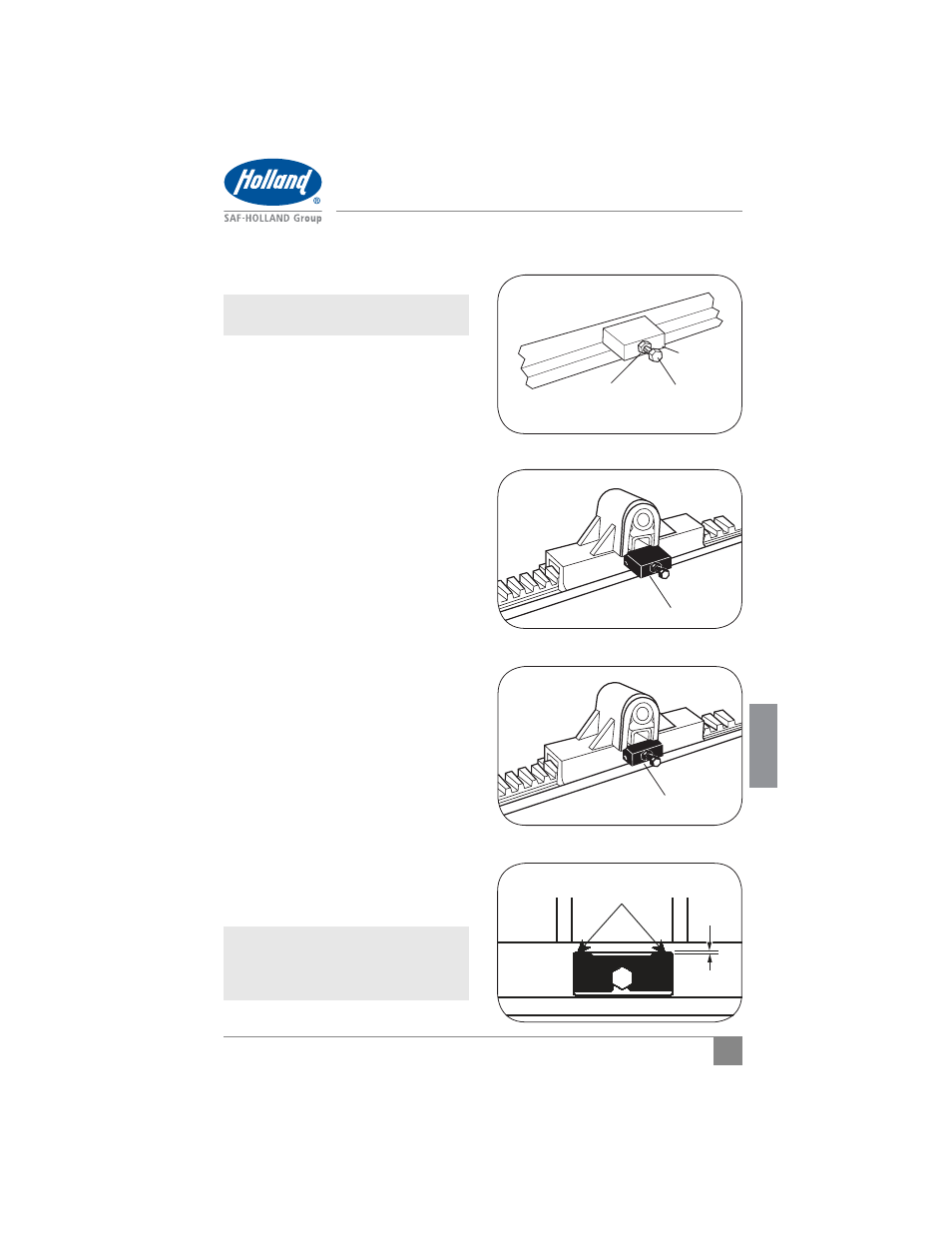

16. Ajuste de la base
de deslizamiento
NOTA: Los vástagos de cierre de deslizamiento
ILS no necesitan ajuste.
Algunas bases de deslizamiento HOLLAND ®
están equipadas con vástagos de cierre de
deslizamiento ajustables. El ajuste deberá
realizarse como mínimo cada 60,000 millas o
si se nota un movimiento excesivo durante la
conducción del vehículo. Para lograr un ajuste
adecuado, siga los siguientes procedimientos:
1. Afloje la tuerca de seguridad y gire el
tornillo de ajuste en sentido antihorario
(Figura 41).
2. Desenganche y enganche los vástagos
de seguridad. Verifique que los vástagos
de seguridad estén correctamente
enganchados (Figuras 42 y 43).
3. Apriete el tornillo de ajuste hasta que
toque la cremallera.
4. Gire el tornillo de ajuste media vuelta
adicional en sentido horario y luego
apriete la tuerca de seguridad.
Si los vástagos de seguridad no se liberan por
completo para que la quinta rueda se deslice:
a. Verifique que el cilindro neumático
funcione correctamente. Reemplace si
fuera necesario.
b. Verifique el ajuste del vástago de
seguridad como ya se explicó.
c. Si un vástago de seguridad roza en el
bolsillo del vástago, retírelo mediante
un compresor de resorte HOLLAND
®
TF-TLN-2500. Rectifique los bordes
superiores del vástago 1/16 de pulgada
(1.5 mm) (Figura 44). Reinstale y
ajuste los vástagos como ya se explicó.
NOTA: Si el problema continúa,
comuníquese con Servicio
de atención al cliente de
SAF-HOLLAND
® : 888-396-6501.
Figura 42
ABIERTO
(LIBERADO)
CREMALLERA
VÁSTAGO
Figura 44
VERIFIQUE SI HAY INTERFERENCIA
1/16"
(1.5 mm)
Figura 41
VÁSTAGO
TORNILLO DE
AJUSTE TUERCA DE
SEGURIDAD
ASEGURADO
(ENGANCHADO)
CREMALLERA
VÁSTAGO
Figura 43
