Namestitev
SAB 160 A1
SI
Namestitev
OPOZORILO
Pri nameščanju naprave lahko pride do materialne škode!
Vgradnjo naprave po možnosti prepustite strokovnemu podjetju.
►
Če napravo želite vgraditi sami, za varno in nemoteno obratovanje naprave
►
upoštevajte navodila za priključitev in vgradnjo.
Priključitev
POZOR
Uporaba napačnih priključkov lahko privede do poškodb
naprave.
Pri vgradnji uporabljajte ISO-priključke naprave. ISO-adapterje, specifi čne
►
za vaše vozilo, ki jih morebiti tudi potrebujete, dobite v avtomehaničnih
delavnicah, specializiranih trgovinah ali na ustreznih strokovnih oddelkih
blagovne hiše. Zaradi uporabe drugih vrst priključkov vaša garancijska
pravica preneha veljati!
Priključitev na ISO-priključke

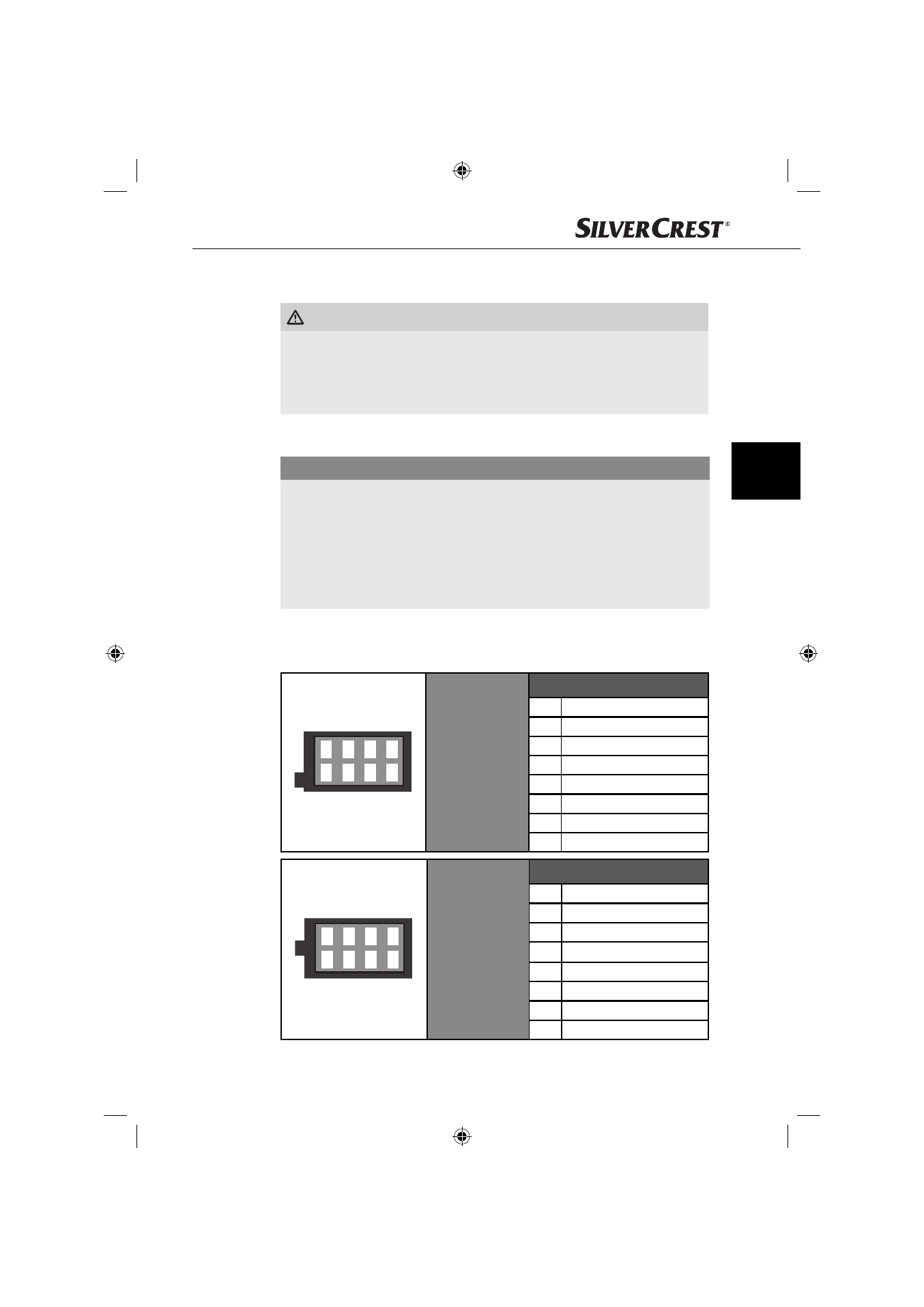

Slika prikazuje vsakokraten pogled na priključke zadaj.
1 3 5 7
2 4 6 8
ISO A (za napa-
janje z elektriko)
Priključki
1
nezaseden
2
nezaseden
3
nezaseden
4
Trajni plus 12 V (sp. 30)
5
napetost za anteno
6
nezaseden
7
Plus vžiga 12 V (sp. 15)
8
Minus (-) masa (sp. 31)
1 3 5 7
2 4 6 8
ISO B (za
priključke
zvočnikov)
Priključki
1
zadaj desno +
2
zadaj desno -
3
spredaj desno +
4
spredaj desno -
5
spredaj levo +
6
spredaj levo -
7
zadaj levo +
8
zadaj levo -
