Modell a – Livarno TL1710 User Manual
Page 58
Energiespar-Tischleuchte TL1710
Deutsch - 56
Modell A
Entfernen Sie die beiden Schrauben (1) mit den Schutzhülsen (2) und dem
Konterprofil (3) vom Bügel des Lampenfußes.
Stecken Sie eine der Schrauben (1) durch eine der Schutzhülsen (2) und
führen Sie dann beides von außen durch eines der beiden Löcher im
Lampenschirm.
Halten Sie von innen das Konterprofil (3) vor das Loch und führen Sie die
Schraube (1) hindurch.
Drehen Sie dann die Schraube (1) in das entsprechende Loch im Bügel
des Lampenfußes.
Wiederholen Sie den Vorgang mit der zweiten Schraube und der zweiten
Schutzhülse.
Schrauben Sie das beigelegte Leuchtmittel in die Fassung (5) der Leuchte.

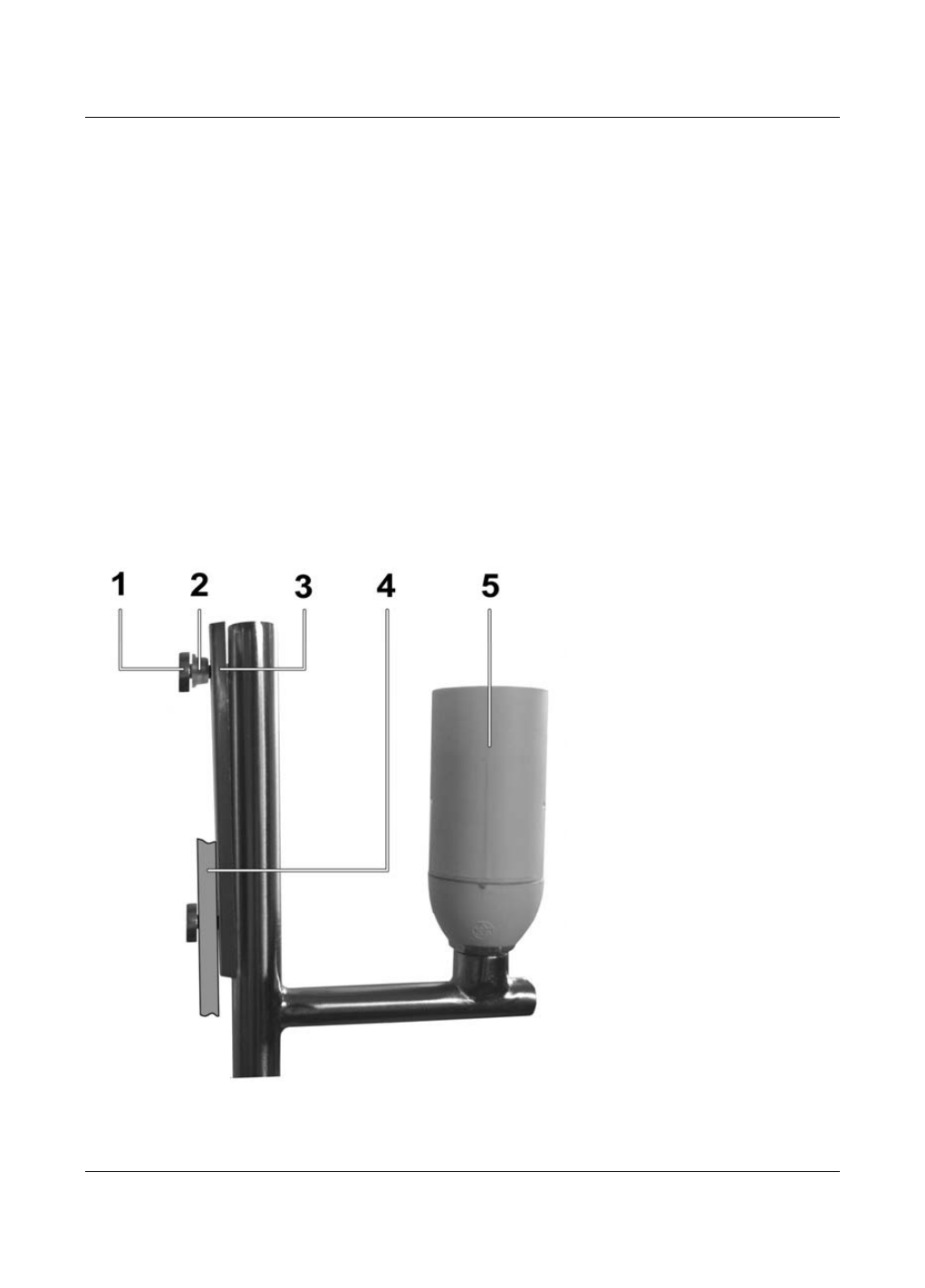

1 Schraube
2 Schutzhülse
3 Konterprofil
4
Position des
Lampenschirms
5 Fassung
Abbildung: Lampentyp A, Detailabbildung der Verschraubung
