Livarno TL1710 - Manual (Page 10)

Lámpara de mesa de bajo consumo TL1710
Español - 8
Modelo A
š En la base de la lámpara, retire los dos tornillos (1) con sus manguitos de
protección (2) y su contraperfil (3) del perno en forma de U.
š Pase uno de los tornillos (1) por uno de los manguitos (2) y guíelos desde
el exterior a través de uno de los dos agujeros de la pantalla.
š Sujete el contraperfil (3) desde el interior frente al agujero e inserte el
tornillo.
š A continuación, apriete el tornillo (1) en el agujero correspondiente del
perno en forma de U de la lámpara.
š Repita este procedimiento para el segundo tornillo y el segundo manguito.
š Inserte la bombilla suministrada en el soporte (5).
1 Tornillo
2
Manguito de
protección
3 Contraperfil
4
Posición de la
pantalla
5 Soporte para la
bombilla

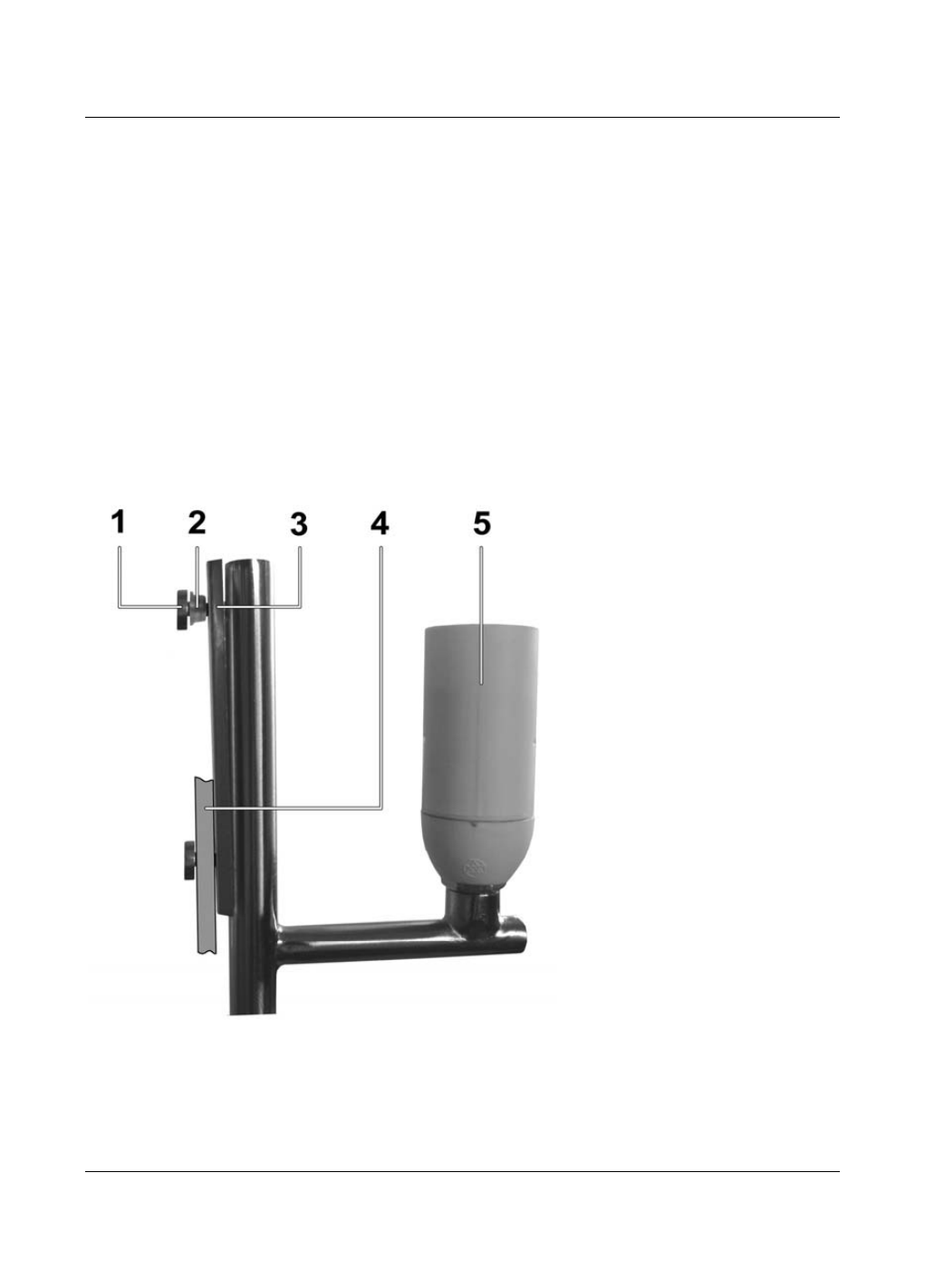

Figura: Lámpara tipo A, figura detallada de la fijación de la pantalla
