16
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Combinado con una cocina electrica o de gas facultativa)
IMPORTANTE
Un ventilador ubicado dentro de la parte
trasera superior arriba del horno (en
algunos modelos) permite la refrigeración
de los componentes eléctricos y
electrónicos de enfriamiento. Si el horno
ha estado funcionando a altas
temperaturas, el ventilador seguirá
funcionando después de apagar el horno.
7. Verificación del funcionamiento
Su modelo está equipado con un Control Electrónico de
Horno. Cada una de las funciones ha sido controlada en
fábrica antes del despacho. Sin embargo, le sugerimos
verificar el funcionamiento de los controles electrónicos una
vez más. Consulte la Guía de Uso y Cuidado o la Guía
del controles para ver el funcionamiento del horno.
1. Extraer todos los elementos de la parte interior del
horno.
2. Encender el horno (Consular la Guía de Uso y Cuidado.)
3. Verificar el funcionamiento de los controles electrónicos
del horno:
Hornear – Verificar que esta función caliente el horno.
Veinte minutos después de encender el horno, abrir la
puerta y ver si se siente que el calor emana desde su
interior.
Asar– Cuando se pone el horno para asar, el
elemento de arriba del horno debe de ponerse rojo.
Convección (algunos modelos) – Cuando se configura
el horno para horneado o asado por convección, los dos
elementos se encienden y apagan en forma alterna y se
enciende el ventilador. El ventilador de convección dejará
de funcionar cuando se abre la puerta del horno durante
el horneado o asado por convección.
Antes de llamar al servicio
Lea la sección Lista de Control de Averías en su Manual
del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricación de este artefacto.
Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de teléfono
gratuito.
6. Asegúrese de que el horno de
pared está a nivel
1. Instale una rejilla al centro del horno superior (vea la
Figura 10).
2. Ponga un nivel por encima de la rejilla. Lea 2 veces, una
vez con el nivel a la posición de lado a lado, y otra vez
de atrás hacia adelante. Utilice trozo de madera o cu-
ñas por debajo del horno de pared para nivelar, si sea
necesario .
3. Vuelve a empezar en el
horno inferior. Si el nivel
muestra que la rejilla no
esta a nivel, utilice tro-
zo de madera o cuñas
para componer ambos
hornos.
Figura 10

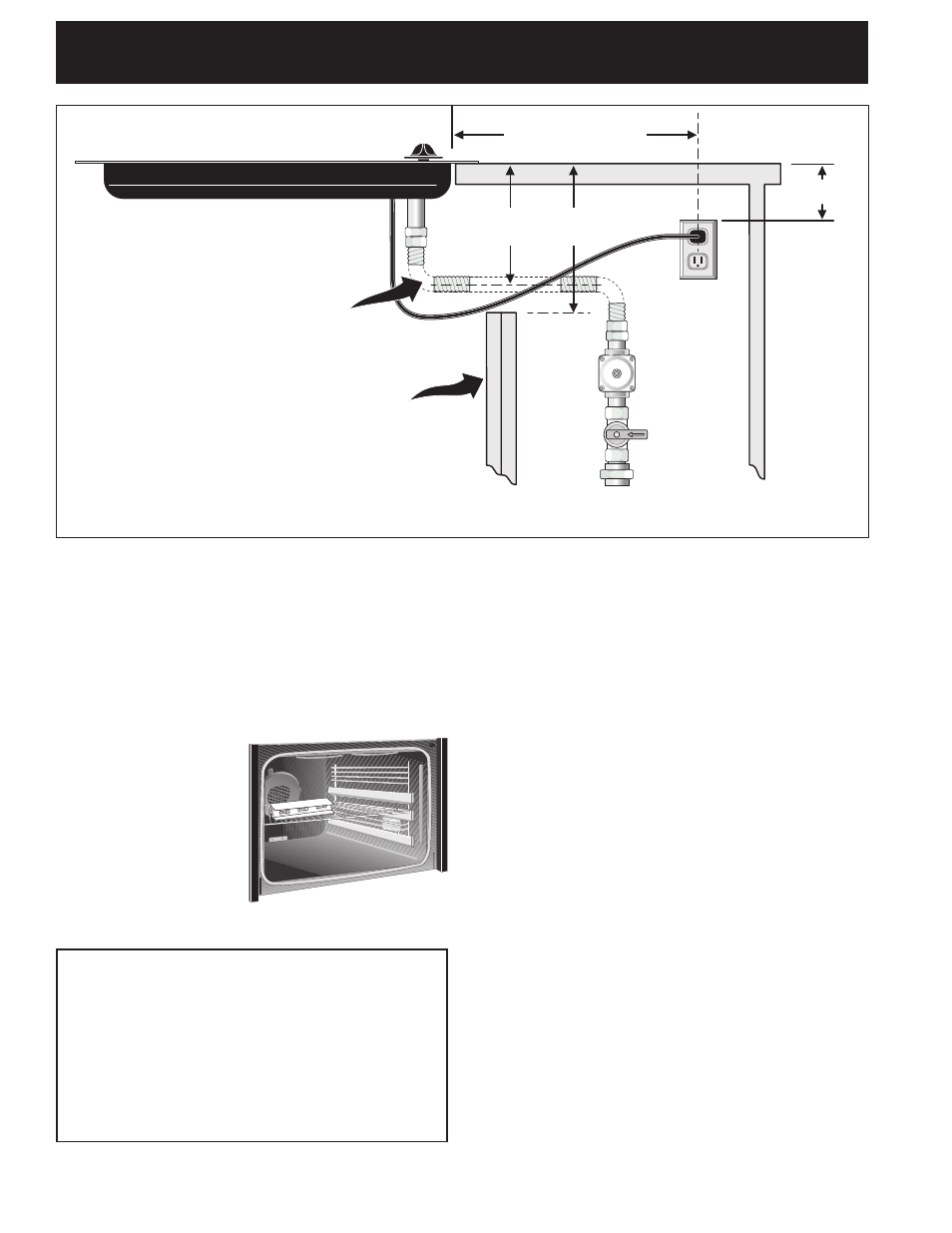

Figura 9 - INSTALACION TÍPICA PARA UNA ESTUFA DE GAS ENCIMA
DE UN HORNO DE PARED INSTALADO DEBAJO DEL MOSTRADOR
18”(45.7 cm) Max.
6 1/2” Min.
(16.5 cm)
Adaptor
de gas
4”(10 cm)
Tomacorriente
puesto a tierra
de 120Voltios /
60Hz
Lado
derecho del
gabinete
(para tener
acceso a la
válvula de
cierre
manual)
Regulador de
presión
Válvula
de cierre
manual
Conector flexible para
artefactos
Lados del
gabinete o panel
llenador
Gabinete del horno de pared
5” Max.
(12.7 cm)
Adaptor
de gas
ESTUFA DE GAS
