10
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Combinado con una cocina electrica o de gas facultativa)

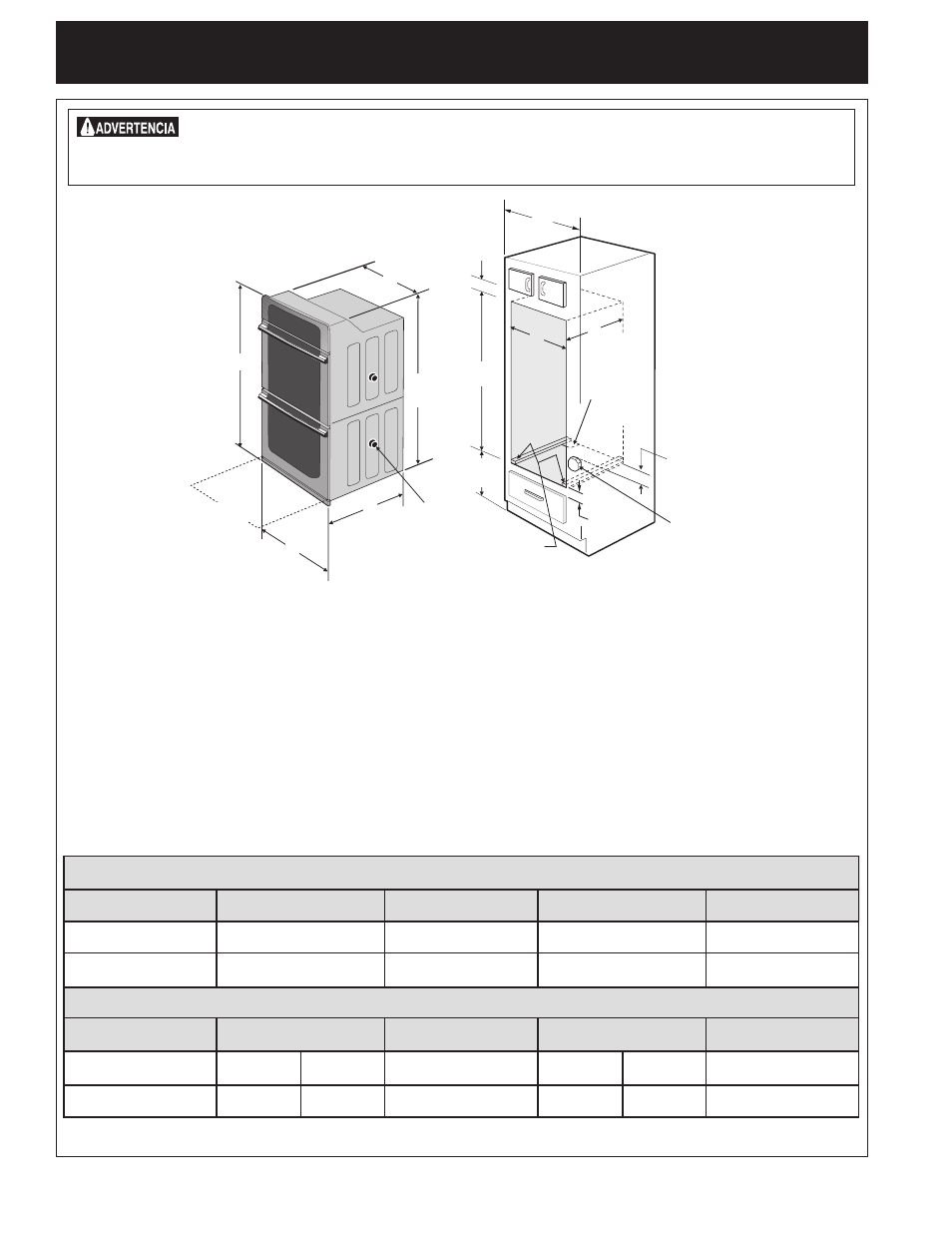

Figura 2
HORNOS DOBLES DE 27" Y 30" (Para hornos simples, ver la Figura 1)
Todas las dimensiones se dan en pulgadas (cm).
NOTES:
1. La base debe sostener mínimo 300 libras (136 kg)
para los modelos 27" y la base debe sostener mínimo
375 libras (170 kg) para los modelos 30".
2. Deje por lo menos 21" (53.3 cm) de espacio libre
para la profundidad de la puerta cuando esta abierta.
3. La dimensión G (profundidad del corte) está
primordial para instalar correctamente el horno de
pared. Si el adorno del armazón del horno no topa
contra el armario, o si escuche un ruido, verifique si
la dimensión G que está en conformidad con la
dimensión requerida.
4. Para un corte de una profundidad mayor que 49¼"
(125.1 cm) agregar una cuña de madera de 2" (5
cm) de ancho para lograr la altura apropiada a cada
lado del orificio ubicado
debajo de los rieles laterales
del accesorio. Levante el aparato, hasta que pueda
ocultar las aberturas que se muestran en el aparato,
la moldura inferior del aparato tapara las calzas que
se colocan en la base.
5. Para un corte de una altura (H) mayor que 49¾"
(126.4 cm) una moldura grande inferior puede ser
pedido con su representante.
DIMENSIONES DEL APARATO
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
Min. F Max. Min. H Max .
MODELO
Horno de pared 27 (68.6)
Horno de pared 30 (76.2)
MODELO
Horno de pared 27 (68.6)
Horno de pared 30 (76.2)
A
27 (68.6)
30 (76.2)
B
50 7 /
16
(128.1)
50 7 /
16
(128.1)
G (Min.)
23½ (59.7)
23½ (59.7)
C
24 5 /
8
(62.5)
28¼ (71.8)
D
24½ (62.2)
24½ (62.2)
I
27 1 /
8
(68.9) Min
30 1 /
8
(76.5) Min
24 7 /
8
(63.2)
28½ (72.4)
25¼ (64.1)
29 (73.7)
48 7 /
8
(124.1)
48 7 /
8
(124.1)
49¾ (126.4)
49¾ (126.4)
No quite los separadores de los muros laterales o/y de la parte posterior del horno
empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para
prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
B
A
D
F
I
H
G
C
48 5/8”
(123.5 cm) 48 5/8”
(123.5 cm)
11½”
(29.2 cm)
11½”
(29.2 cm)
2”
(5.1 cm)
Min. 2”
(5.1 cm)
Min.
3” (7.6 cm)
Max.
3” (7.6 cm)
Max.
1½” (3.8 cm)
Min.
1½” (3.8 cm)
Min.
Puerta Abierta
(vea la nota 2)
Espaciador
Caja elétrica de
empalme
Orificio
para el
Cable
Espaciador de Madera de
2" (5 cm) de ancho, si es
necesario (vea la nota 4)
