Emerson Process Management Bristol Series 9110 User Manual
Page 64

6 / Supplement S1400
METER STAND
CLAMP OR BRAZE
CLAMP (S)
LIGHTNING &
SURGE PROTECTOR
#14 BARE
COPPER GROUND
CONDUCTOR
SIGNAL
CABLE
CONDUIT
CLAMP
RADIUS = 12 IN.
GROUND BED CONDUCTOR
STRANDED COPPER CABLE
AWG 0000
TW
TWISTED SHIELDED
PAIR FOR SIGNAL
RADIUS = 12 IN.
GAS DISCHARGE TUBE
LIGHTNING ARRESTOR
BRAZE CONNECTION
CLAMP OR BRAZE
THERMOMETER WELL
PIPE SUPPORT 1" DIA.
COPPER BRAID (AWG 4 OR LARGER)
DRESSED TO SMOOTH CURVE
METER RUN
SOIL LINE
GROUND BED
STRANDED COPPER CABLE
AWG 0000
FOUNDATION

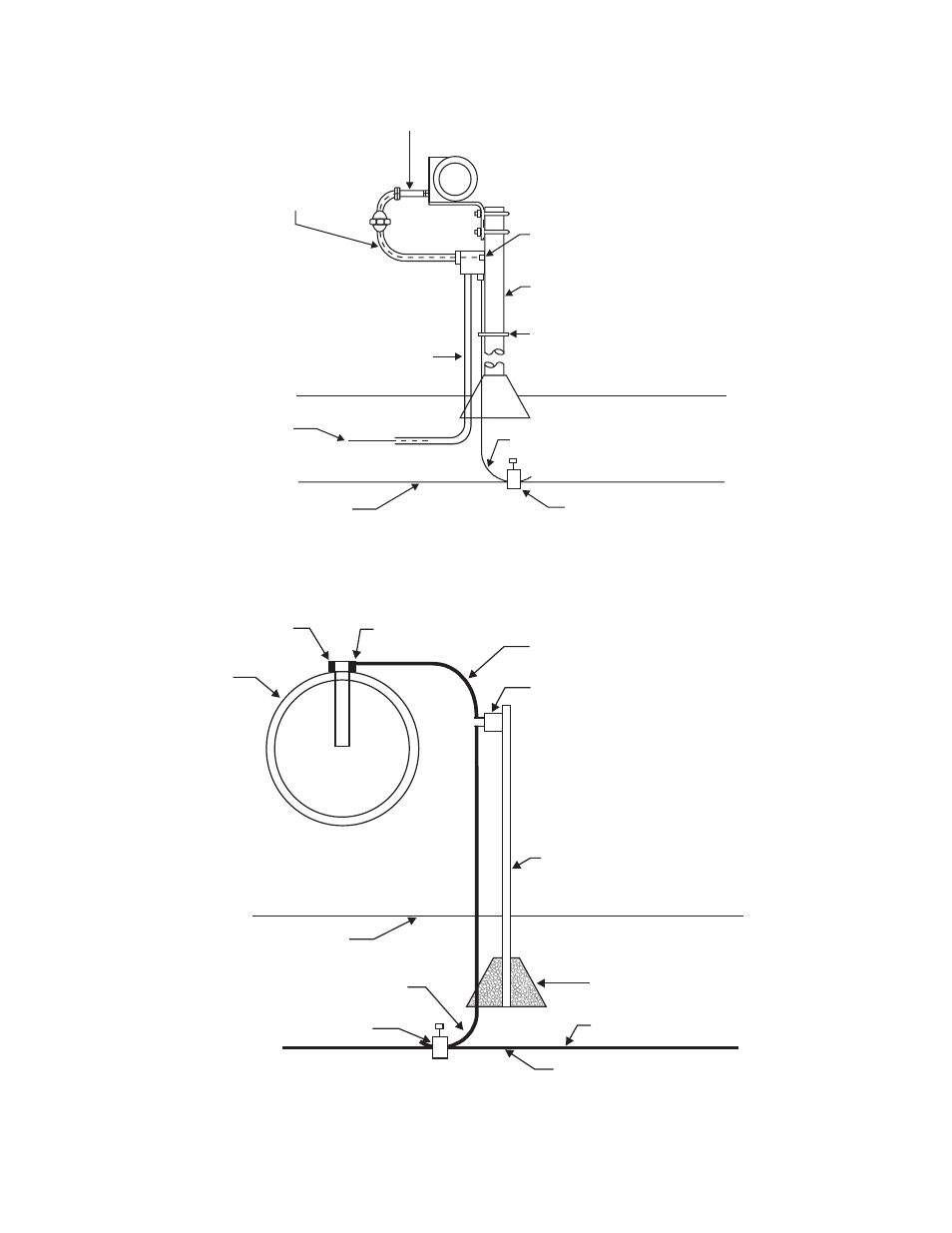

Figure 5 Grounding of Transmitter
Figure 6 Grounding of Thermometer Well in Gas Line
