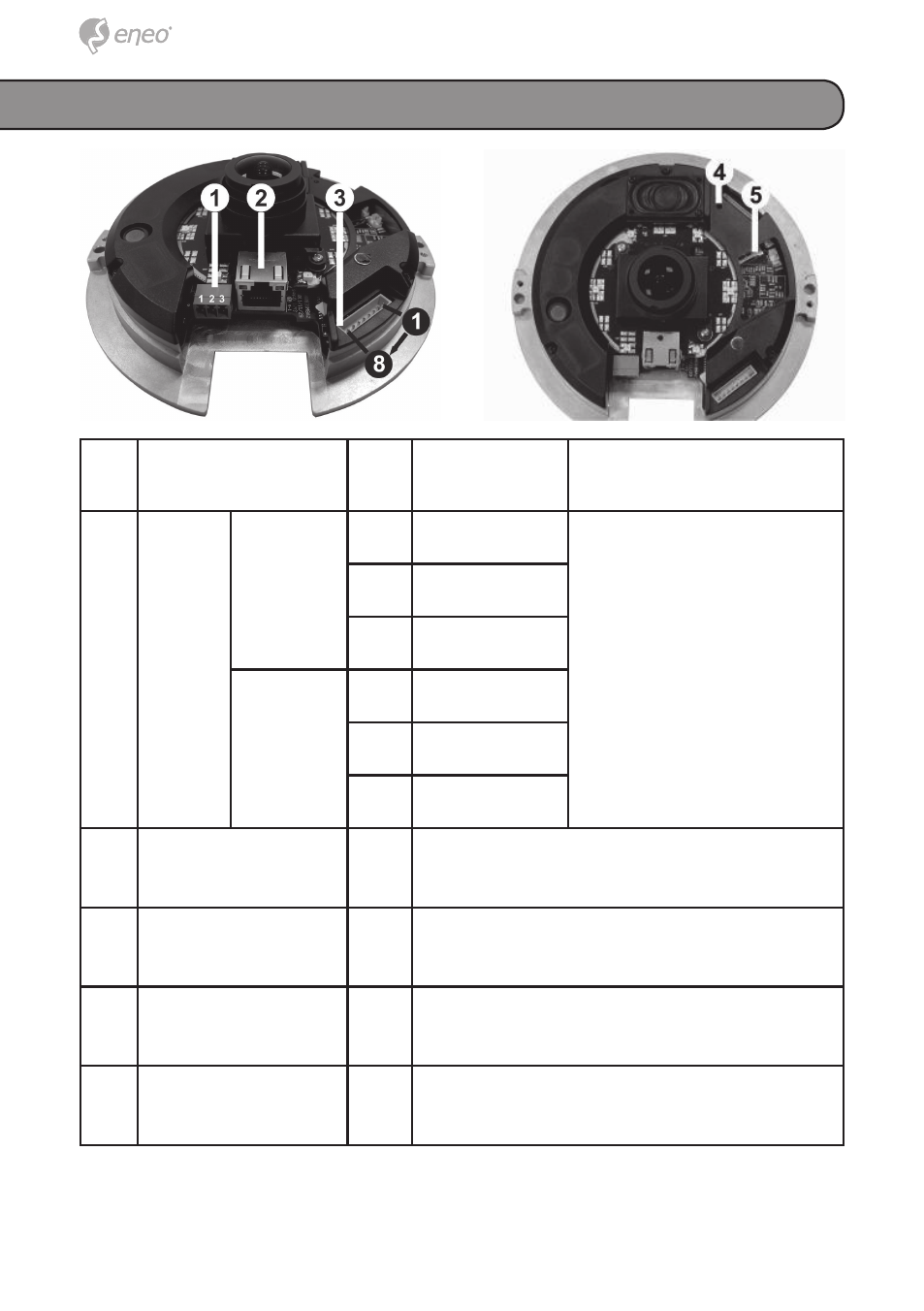

Description et raccordement du produit
N° Connecteur Bro-
che Défi nition Remarques
1 Alimen-
tation* DC 12V 1 Alimentation Branchement électrique
2 Réservé
3 GND (terre)
AC 24V 1 Alimentation-1
2 GND (terre)
Alimentation-2
2 RJ-45 - 10/100 Mbps Ethernet / PoE (PXD-
5360F01IR)
3 E/S alarme et audio* - Voir les E/S alarme et audio dans le tableau
sous Défi nition des câbles
4 Bouton Reset (réiniti-
alisation) - Restauration du paramétrage par défaut ;
appuyez sur le bouton avec un outil adéquat
5 Logement Carte
Micro SD - Pour le stockage d’enregistrements vidéo
*Un câble « tout en un » est nécessaire pour l’alimentation et l’utilisation
des E/S alarme et audio.
