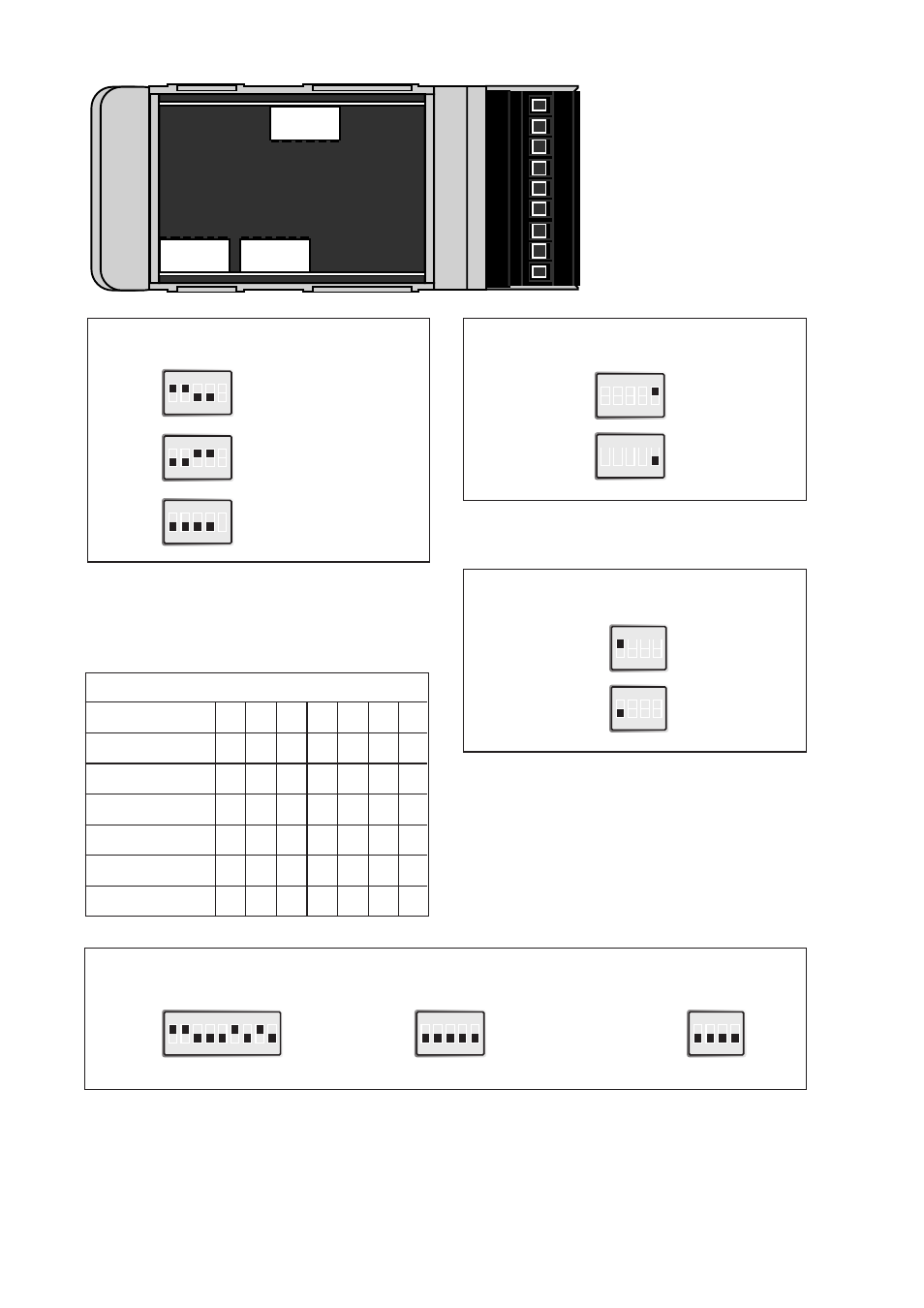

Übersichtstabelle für Datenlängen Einstellung
7 Bit
8 Bit
keine Parität
Parität
1 Stop Bit
2 Stop Bits
Anzahl der Bits
ON
1 2 3 4 5
ON
1 2 3 4 5
ON
1 2 3 4 5
Termination mit Fail-Safe
2-Draht Termination S2
4-Draht Termination S2
keine Termination S2
Sendeleistung Kanal 1
niedrig S2
hoch S2
Transmitted power channel 2
niedrig
Normalerweise wird die Einstellung hoch benutzt.
Niedrig ist nur für Strecken kürzer als 100 m.
S3: 2-4 nicht benutzt
Die Fail-Safe Funktion zwingt den Empfänger in AUS-
Zustand zu gehen, wenn der angeschlossene Sender
im Tri-State Zustand ist (Sender nicht aktiv).
Am entferntesten Empfänger sollte die Termination
eingeschaltet sein.
S3
hoch S3
ON
1 2 3 4
ON
1 2 3 4
1
2
3
4
5
6
7
8
9
S2:1-5 S1:1-9
S3:4-1
ON
1 2 3 4 5
ON
1 2 3 4 5
Werkseinstellungen
S1
ON
1 2 3 4 5 6 7 8 9
S3
ON
1 2 3 4
S2
ON
1 2 3 4 5
Normalerweise wird die Einstellung hoch benutzt.
Niedrig ist nur für Strecken kürzer als 100 m.
