Español

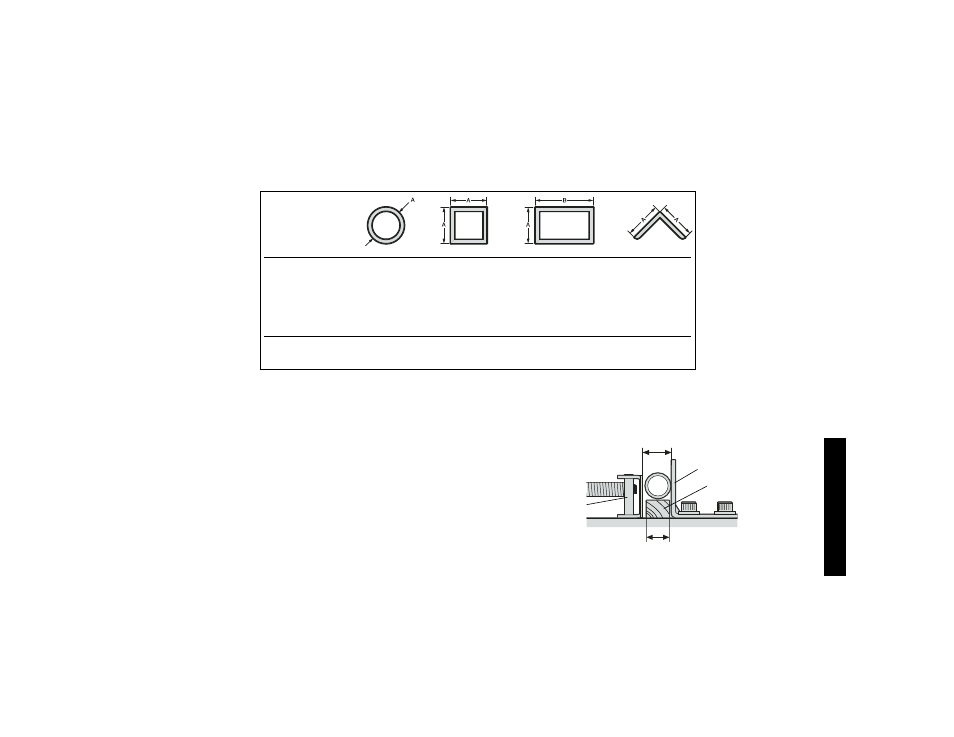

CAPACIDAD MÁXIMA DE CORTE
NOTA: La capacidad indicada en la tabla supone que el disco no está desgastado y que la guía está en la posición óptima.
Forma de la pieza
de trabajo:
A x B
Ángulo de corte A = 115 mm A = 119 mm 115 mm x 130 mm A =137 mm
de 90º (4,5 pulg) (4-11/16 pulg.) (4-1/2 pulg. x 5-1/8 pulg.) (5-3/8 pulg.)
102 mm x 194 mm
(4 pulg. x 7-5/8 pulg.)
76 mm x 229 mm
(3 pulg. x 9 pulg.)
Ángulo de corte A = 98 mm A = 98 mm 115 mm x 98 mm A = 98 mm
de 45º (3-13/16 pulg.) (3-13/16pulg.) (4-1/2pulg x 3-13/16 pulg.) (3-3/16pulg.)
Equipo estándar
1 disco abrasivo de 355 mm (14 pulg.) para cortar metales
1 Llave para el disco
1 Manual de instrucciones
Para portar (Fig. 1)
Doble la unidad a una posición que le permita portar la sierra.
Empuje la clavija de fijación (A) para fijar el brazo hacia abajo.
Para quitar el seguro (Fig. 1)
Para quitar el seguro y elevar la cabeza de la herramienta, pre-
sione el brazo del motor ligeramente y tire de la clavija de fijación
(A) para quitarla. El brazo del motor se levantará.
Soporte y fijación del material
• Podrá sujetar y cortar ángulos mejor con ambas piernas des-
cansando contra la base.
31
• Se puede utilizar un bloque espaciador ligeramente más
angosto que la pieza de trabajo para aumentar la utilización de
la rueda (Fig. 2).
F
DIÁMETRO DE LA PIEZA DE TRABAJO
E
BLOQUE
ESPACIADOR
ANCHO DEL BLOQUE ESPACIADOR
FIG. 2
