Équipement standard
1 Disque abrasif à métaux de 355 mm (14 po).
1 Clé pour écrous de roue
1 Manuel de l’utilisateur
Transport (fig. 1)
Replier la scie dans sa position de transport. Engager la goupille de
sécurité (A) pour verrouiller le bras.
Déverrouillage (fig. 1)
Pour déverrouiller l’outil et redresser la tête, appuyer légèrement
sur le bras moteur puis retirer la goupille de sécurité (A). Le bras
moteur pivotera alors vers le haut.
Français

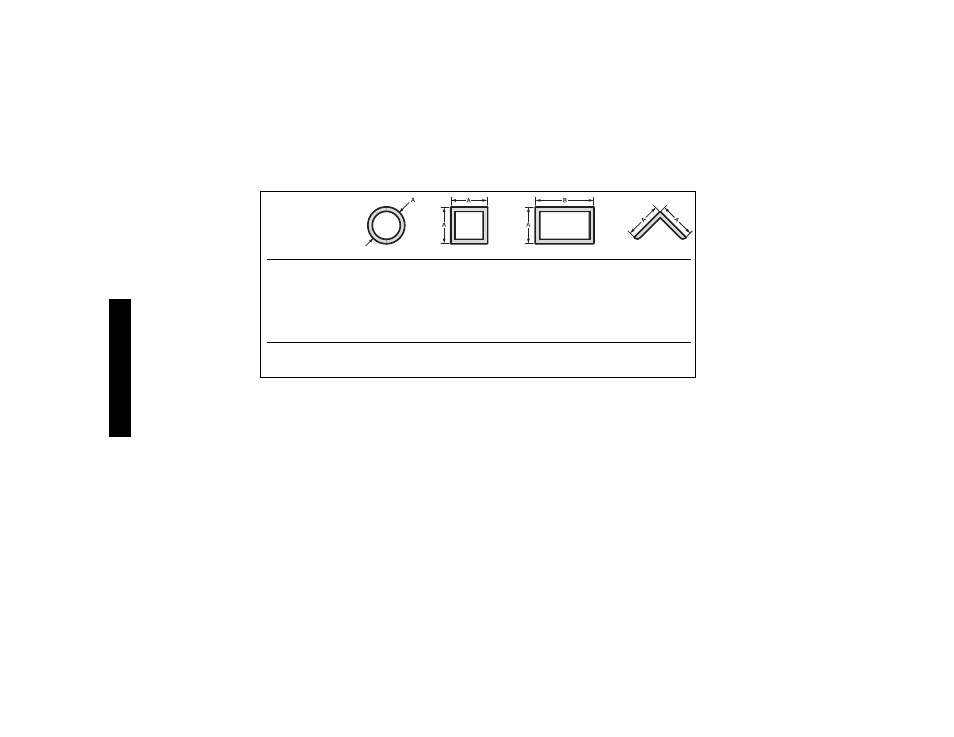

CAPACITÉS DE COUPE MAXIMALES
REMARQUE : Les capacités illustrées sur la planche présument un disque neuf et une position optimale du guide.
Forme de la
pièce à travailler:
A x B
Angle de coupe A = 115 mm A = 119 mm 115 mm x 130 mm A =137 mm
de 90º (4.5") (4-11/16") (4-1/2 x 5-1/8") (5-3/8")
102 mm x 194 mm
(4" x 7-5/8")
76 mm x 229 mm
(3" x 9")
Angle de coupe A = 98 mm A = 98 mm 115 mm x 98 mm A = 98 mm
de 45º (3-13/16") (3-13/16") (4-1/2" x 3-13/16") (3- 3/16")
18
Arrimage et support des matériaux
• Les angles sont arrimés et coupés le mieux avec les deux
jambes appuyées contre la base.
• Un bloc-espaceur légèrement plus étroit que la pièce à tra-
vailler peut être utilisé pour augmenter la propension d’utilisa-
tion du disque (Fig. 2).
• Les pièces longues doivent être supportées par un bloc pour
les mettre de niveau avec la base (Fig. 3). La partie découpée
doit pouvoir tomber librement pour éviter de bloquer le disque.
