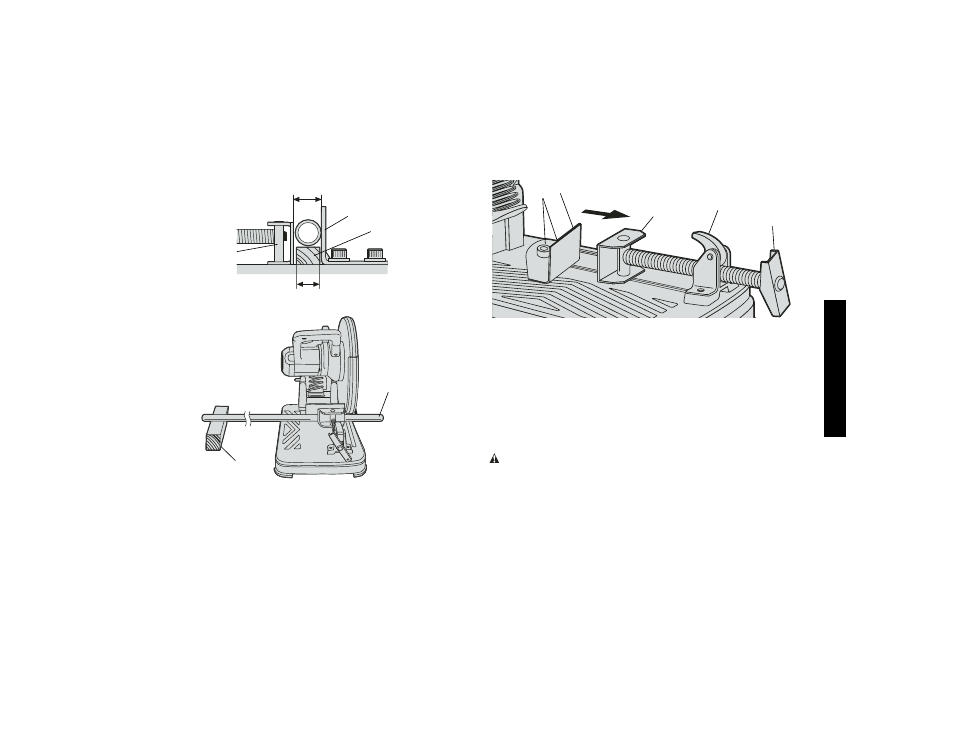

Français Utilisation de l’étau (fig. 4)
L’étau (F) a été conçu pour être déplacé rapidement. Pour relâch-
er l’étau lorsqu’il est fermement serré, faire tourner le papillon de
serrage (H) vers la gauche un ou deux tours pour relâcher la
pression. Relever le levier de l’étau (I). Tirer l’ensemble du papil-
lon de serrage jusqu’à l’emplacement désiré. L’étau peut être
poussé en avant pour utilisation sans serrage. Abaisser le levier
de l’étau (I) puis resserrer l’étau (F) sur la pièce à l’aide du papil-
lon de serrage (H).
Utilisation du guide
MISE EN GARDE : Arrêter et débrancher l’outil avant tout
réglage ou avant de retirer ou installer toute pièce ou tout
accessoire. S’assurer que la gâchette est bien en position
d’ARRÊT.
Le guide (E) peut prendre deux positions : pour changer l’angle de
coupe ou pour changer l’écartement entre le guide et l’étau.
POUR CHANGER L’ANGLE DE COUPE (FIG. 5, 6)
À l’aide de la clé fournie à cet effet, desserrer (sans retirer) les deux
boulons du guide (Q). Aligner la ligne d’indicateur d’angle avec la
I
H
FIG. 4
F
E Q
AVANT
19
Réglage du déflecteur d’étincelles
(fig. 1)
Pour protéger toute personne ou matériau environnant des étin-
celles, dévisser la vis (B), régler le déflecteur d’étincelles (C) puis
resserrer la vis. Ne laissez pas le cordon amovible entrer en con-
tact avec le pare-étincelles ou les étincelles, car le cordon amovi-
ble risque d'être endommagé.
BLOC
FIG. 3
FIN DE
COUPE
F
DIAMÈTRE DE LA PIÈCE À TRAVAILLER
E
BLOC-
ESPACEUR
LARGEUR DU BLOC-ESPACEUR
FIG. 2
