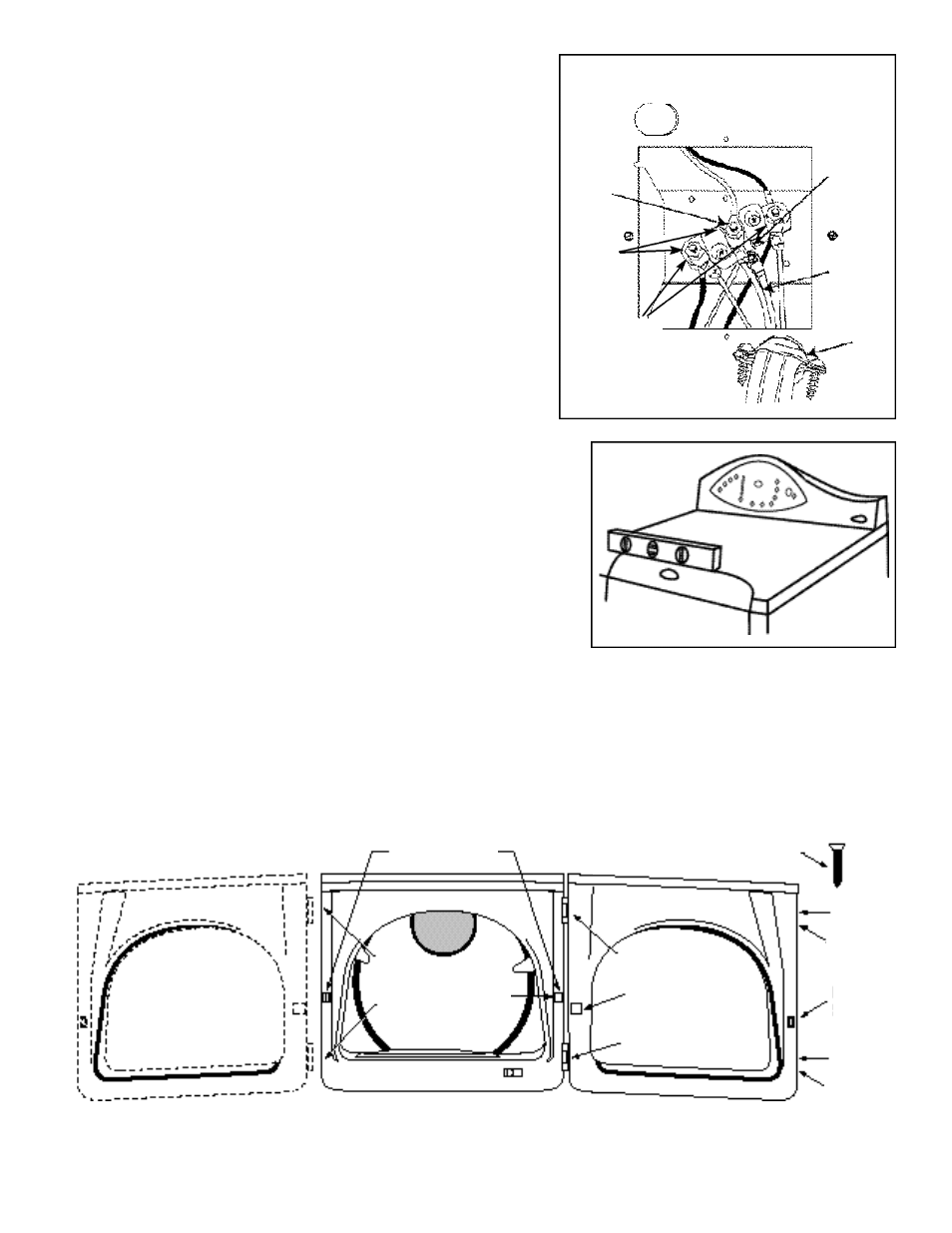

CONEXIONES DE SISTEMA DE
CUATRO CONDUCTORES
Retire el tornillo de la tira a tierra del soporte del bloque termi-
nal. Doble la tira a tierra de manera que ambos extremos de
ésta queden unidos al poste del bloque terminal central.
Conecte el conductor neutro (blanco) del cordón al poste
(plateado) central del bloque terminal. Conecte el conductor a
tierra (verde) del cordón al soporte del bloque terminal utilizan-
do el tornillo de la tira a tierra.
Conecte los conductores rojo y negro del cordón a los postes
exteriores del bloque terminal.
Cerciórese de que las tuercas del bloque terminal estén bien
apretadas. Fije el cordón eléctrico en su posición. Apriete los
tornillos del protector contra tirones a fin de fijar el protector
contra tirones al cordón. Vuelva a colocar la cubierta del bloque
terminal.
MODELOS DE EXPORTACIÓN
Refiérase a la sección Instrucciones Adicionales.
7.
Con un nivel, compruebe la nivelación de la secadora y haga los
ajustes necesarios a las patas. Una vez nivelada la secadora, ajuste
con una llave las tuercas de fijación de las patas de nivelación.
8.
Se puede invertir la dirección de la puerta de la secadora.
1. Si la secadora está enchufada a la electricidad, desenchúfela.
2. Quite las cubiertas de los orificios y los tornillos de las bisagras.
Mueva la cubierta del pestillo de la puerta al lado opuesto.
3. Mientras apoya la puerta, quite de las bisagras los 2 tornillos
que las afianzan al gabinete.
4. Quite la puerta levantándola ligeramente en las bisagras y tiran-
do de las lengüetas de las bisagras para sacarlas de las ranuras de las bisagras.
5. Mueva las siguientes piezas al lado opuesto de la puerta: 2 bisagras y 4 tornillos de bisagra, 4 tornillos de
puerta, cerradura de la puerta y su tornillo, placa de cubierta interna de la puerta y su tornillo.
6. Fije la puerta al lado opuesto del gabinete usando los 2 tornillos avellanados. (Vea a continuación.)
7. El atornillar primero el tornillo de la bisagra inferior ayudará a alinear la puerta y las bisagras.
8. Vuelva a colocar las cubiertas de los orificios de las bisagras y los tornillos en el lado opuesto.
Poste
neutro
120
VCA
240/208
VCA
Tornillo
de tira a
tierra
Neutro
Protector
contra
tirones
Sistema de cuatro
conductores con el
cordón eléctrico unido
Pestillo de
la puerta
Cubierta
del
orificio
de las
bisagras
Cubierta
del pestillo
de la
puerta
Bisagra
Placa de la cubierta
interna de la puerta
Tornillo avellanado
Bisagra
Cerradura
de la
puerta
Tornillos de
la puerta
Tornillos de
la puerta
