Kreg Precision Band Saw Fence - Manual (Page 29)

Ensamblaje
4.
Para sierras de banda con un orifi cio de mesa a la izquierda que no
se alinea con una ranura a la izquierda en el riel de montaje, marque
la línea central del orifi cio de mesa a la izquierda con un lápiz. Para
montar el riel, inserte un perno de montaje por la ranura del riel a
la derecha y enrósquelo en el orifi cio de la mesa de la sierra a la
derecha. Ajuste pero no apriete el perno. Marque la línea central de la
ranura a la izquierda en el riel.
Retire el riel de montaje de la mesa de la sierra y transfi era la línea
central en la parte posterior del riel de montaje. Marque el centro de
los orifi cios en el riel con un perforador. Taladre los orifi cios de 11/32
pulg que se superponen y use una lima para dar el acabado a la
ranura.

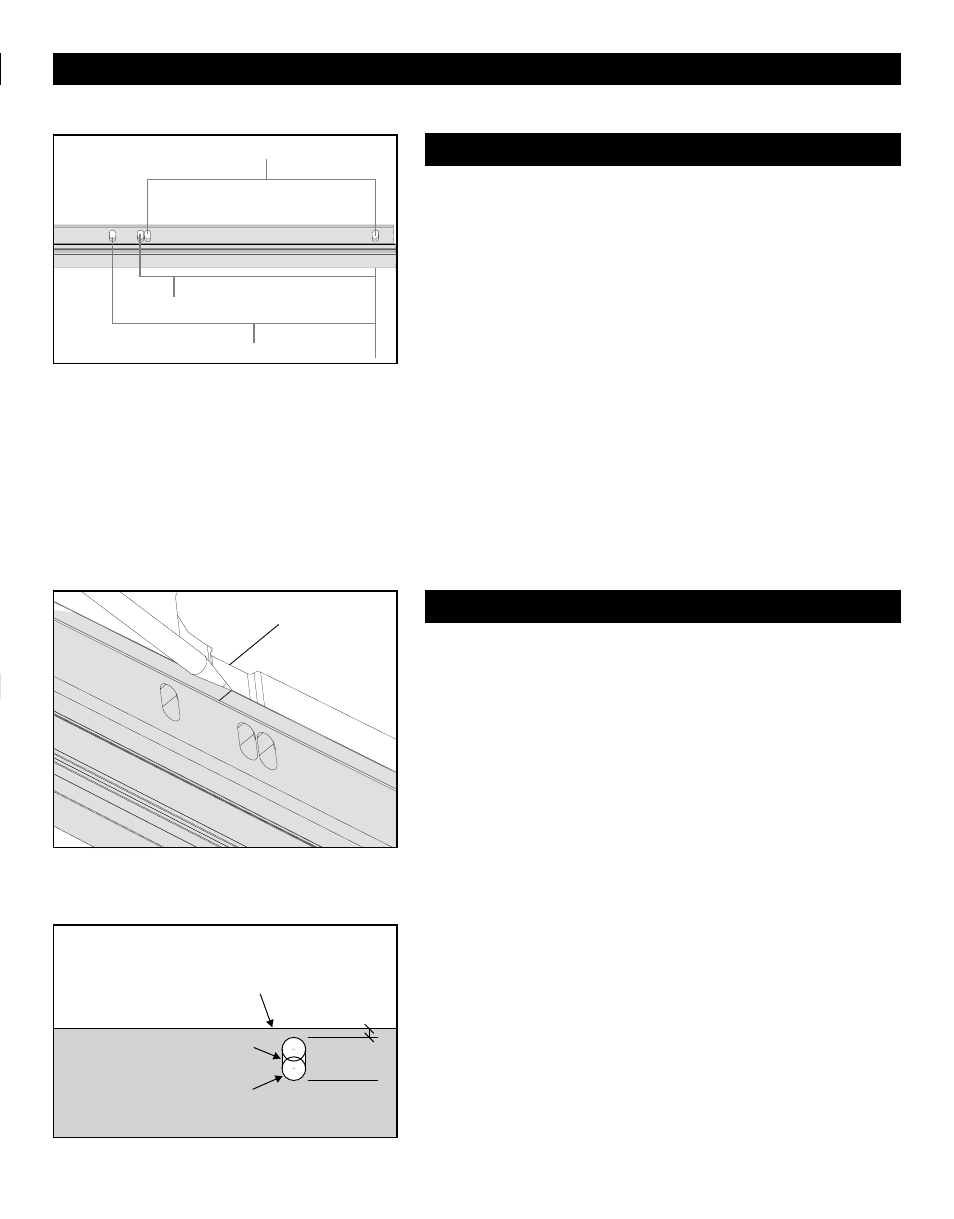

La posición de las ranuras en el riel de montaje encaja con los orifi cios roscados
en el borde frontal de la mesa de la mayoría de las sierras de banda. El dibujo
muestra la ubicación de las ranuras que encajan en varias marcas conocidas.
Otros fabricantes usan las mismas ubicaciones. Para marcas que no se
muestran, alinee la ranura del riel de montaje a la derecha con el orifi cio de la
mesa de la sierra a la derecha para ver cuál riel a la izquierda se alinea con el
orifi cio de la mesa a la izquierda. Si una ranura a la izquierda no se alinea con el
orifi cio de la mesa, consulte la sección “Taladre el riel de montaje”.
La guía de sierra de banda Precision incluye dos juegos de pernos de
montaje: Pernos de cabeza hexagonal de ¼ pulg-28 x 1-1/4 pulg para
algunas sierras Delta y pernos de cabeza hexagonal M6-1 x 30 mm para Jet,
Craftsman, Ridgid y otras. Necesitará una llave de 7/16 pulg para los pernos
de ¼ pulg-28 y una llave de 10 mm para los pernos M6-1. Pruebe el calce de
los pernos en los orifi cios de la mesa de la sierra para determinar cuáles usar.
Consejo
Los orifi cios roscados para montaje en la mesa de su sierra de banda
pueden contener residuos que difi cultan la colocación de los pernos de
montaje. Para limpiar los residuos, enrosque y desenrosque los pernos
varias veces y limpie los residuos liberados con aire comprimido o con una
aspiradora industrial. Si los pernos no se enroscan por completo, es posible
que tenga que limpiar las roscas con un roscador. Consulte el manual del
propietario de su sierra de banda o comuníquese con el fabricante de la
sierra para conocer cuál es el tamaño correcto de rosca.
Sostenga el extremo a la izquierda del riel de montaje
en posición y transfi era la línea central del orifi cio de la
mesa de la sierra en el riel.
Revise las ranuras del riel y los pernos de montaje
Taladre el riel de montaje (cuando sea necesario)
Desconecte la sierra de banda del suministro de electricidad cuando instale la guía de sierra de banda Precision.
Jet, Ridgid
Delta
Craftsman
borde superior del
riel de montaje
retire el área
con una lima
orifi cio de 11/32 pulg
1/8 pulg
5/8 pulg
