Delta ShopMaster SM400 - Manual (Page 40)

40
Fig. 34
E
A
A
B
Fig. 35
C
D
Fig. 36
F
Fig. 37

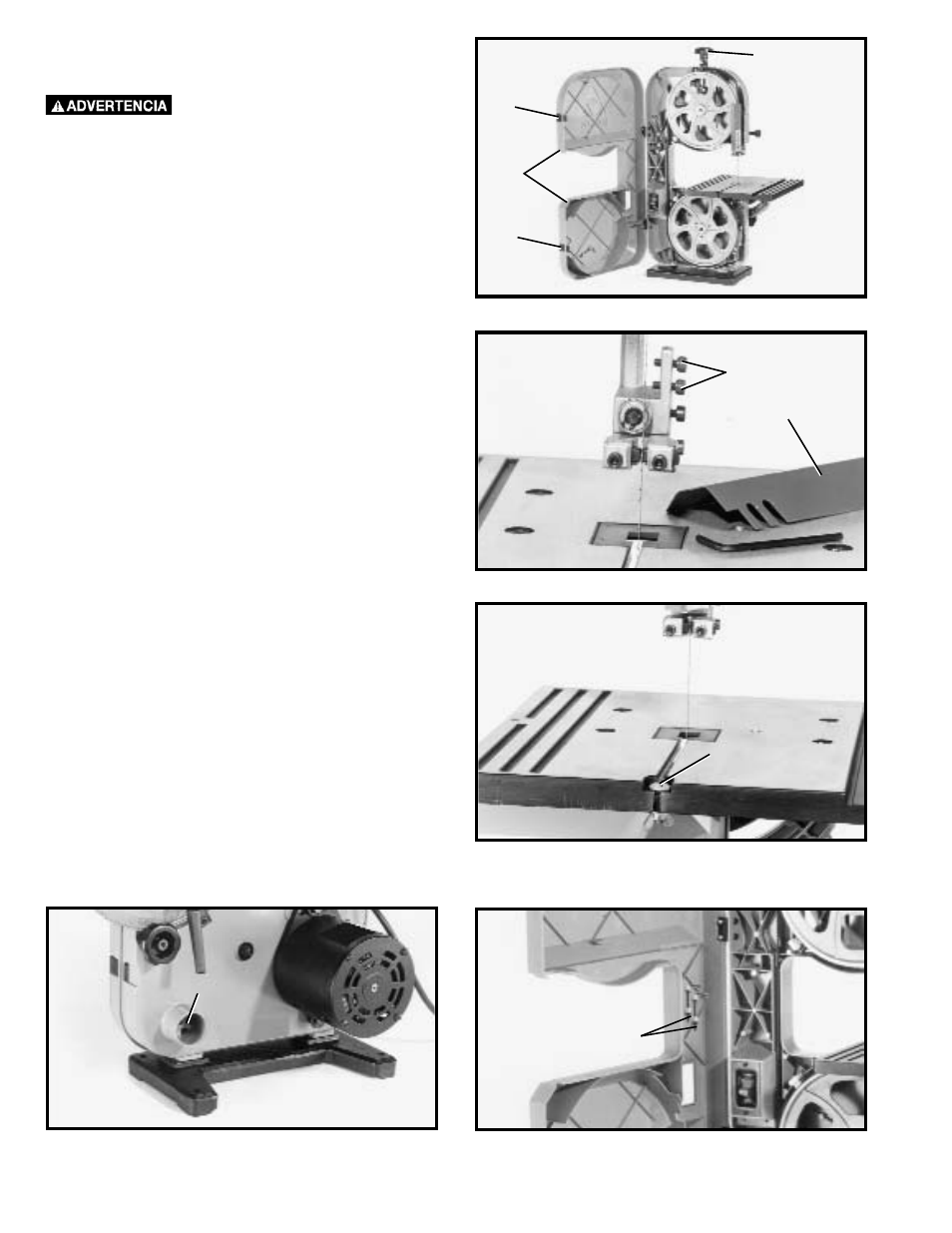

CAMBIO DE HOJAS
Para cambiar hojas, haga lo siguiente:
DESCONECTE LA SIERRA DE LA
FUENTE DE ENERGIA.
1. Presione los pestillos de la puerta (A) Fig. 34 y abra
la puerta (B) según lo ilustrado.
2. Afloje los dos tornillos (C) Fig. 35 y quite el protector
de hoja (D).
3. Suelte la tensión de la hoja de la sierra de cinta
girando la perilla de tensión (E) Fig. 34 en el sentido
opuesto de las agujas del reloj.
4. Quite el tornillo de alineamiento de mesa (F) Fig. 36.
5. Deslice la hoja fuera de ambas ruedas y guíela a
través de la ranura en la mesa.
6. Revise la hoja nueva, asegurándose de que los
dientes vayan a estar apuntados hacia la mesa después
de la instalación. SI NO, VIRE LA HOJA CON CUIDADO
DE ADENTRO HACIA AFUERA.
7. Coloque la nueva hoja sobre las ruedas y ajuste la
tensión, las guías y la compensación de la hoja en la
manera descrita previamente en este manual.
8. Reponga el protector de hojas quitado durante el
PASO 2, y el tornillo de alineamiento de mesa que fue
quitado durante el PASO 4.
9. Cierre la puerta (B) Fig. 34 antes de poner la sierra
en funcionamiento.
CONDUCTO DE POLVO
Se suministra un conducto de polvo integral (A) Fig. 37
que viene equipado con una abertura de 1-1/2 pulg. I.D.
que permite su conexión fácil a un sistema de
recolección de polvo.
A
Fig. 37A
ALMACENAMIENTO
PARA LLAVES
Las llaves de ajuste de 3mm y 4mm (A) suministradas
junto con su sierra de cinta pueden almacenarse
cómodamente dentro de la tapa de la rueda, como se
ilustra en la Fig. 37A.
A
