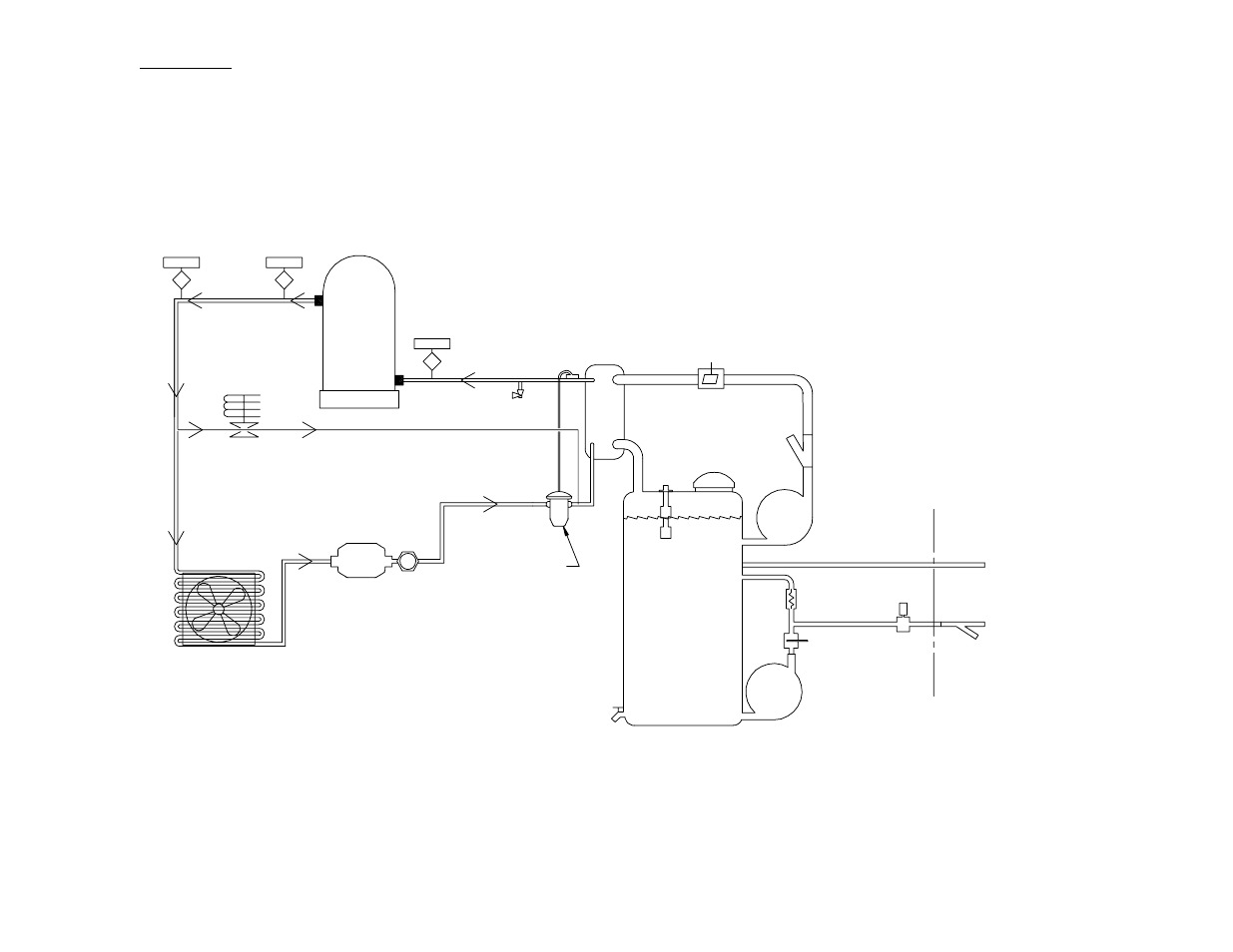

A.1 flow diagram – Hypertherm DuraChill 5 HP Air-Cooled Chiller For Hypertherm User Manual
Page 23
RECIRCULATION
STRAINER
SSC
RECIRC.
PUMP
FLOW
SWITCH
200 PSI
RELIEF
VALVE
RTD
TEMP
SENSOR
PSI
SENSOR
TB1-1,3,5
HEAT
EXCHANGER
EVAPORATOR
TO PCB
"FLW"
|
TURBINE
PROCESS
PUMP
TO
PROCESS
RETURN
FROM
PROCESS
HOT GAS BYPASS
SOLENOID VALVE
SIGHT
GLASS
FILTER
DRIER
TXV
THERMOSTATIC
EXPANSION
VALVE
HIGH PRESSURE
SENSOR SWITCH
PRESSURE
RELIEF VALVE
(650 PSI
SETPOINT)
SUCTION
LINE
COMPRESSOR
LOW
PRESSURE
SENSOR
SWITCH
TB1-17,19
TB1-21,23
TB1-13,15
TO PCB
"T1"
PROCESS
STRAINER
DUAL
WATER
LEVEL
FLOAT
SWITCH
TB1-9,11
FAN
CYCLING SWITCH
DRAIN
A.1 Flow
Diagram
