Installation de l’adaptateur PCI Express
23
Remarque : L’ouverture du boîtier de l’ordinateur peut
annuler sa garantie. Contacter le fabricant de l’ordinateur
avant d’ouvrir le boîtier pour vérifier si la garantie serait
annulée.
Pour installer l’adaptateur PCI Express :
1
Mettre l’ordinateur hors tension, puis débrancher le cordon
d’alimentation et tous les câbles.
2
Ouvrir le boîtier de l’ordinateur. Se reporter au guide de
l’utilisateur de l’ordinateur pour toute information sur la
façon de retirer le couvercle.
3
Localiser un logement PCI Express libre.
4
Enlever la vis de fixation du cache, puis le retirer. Si le
boîtier de l’ordinateur ne nécessite pas d’outils, se référer au
Guide de l’utilisateur pour des instructions.

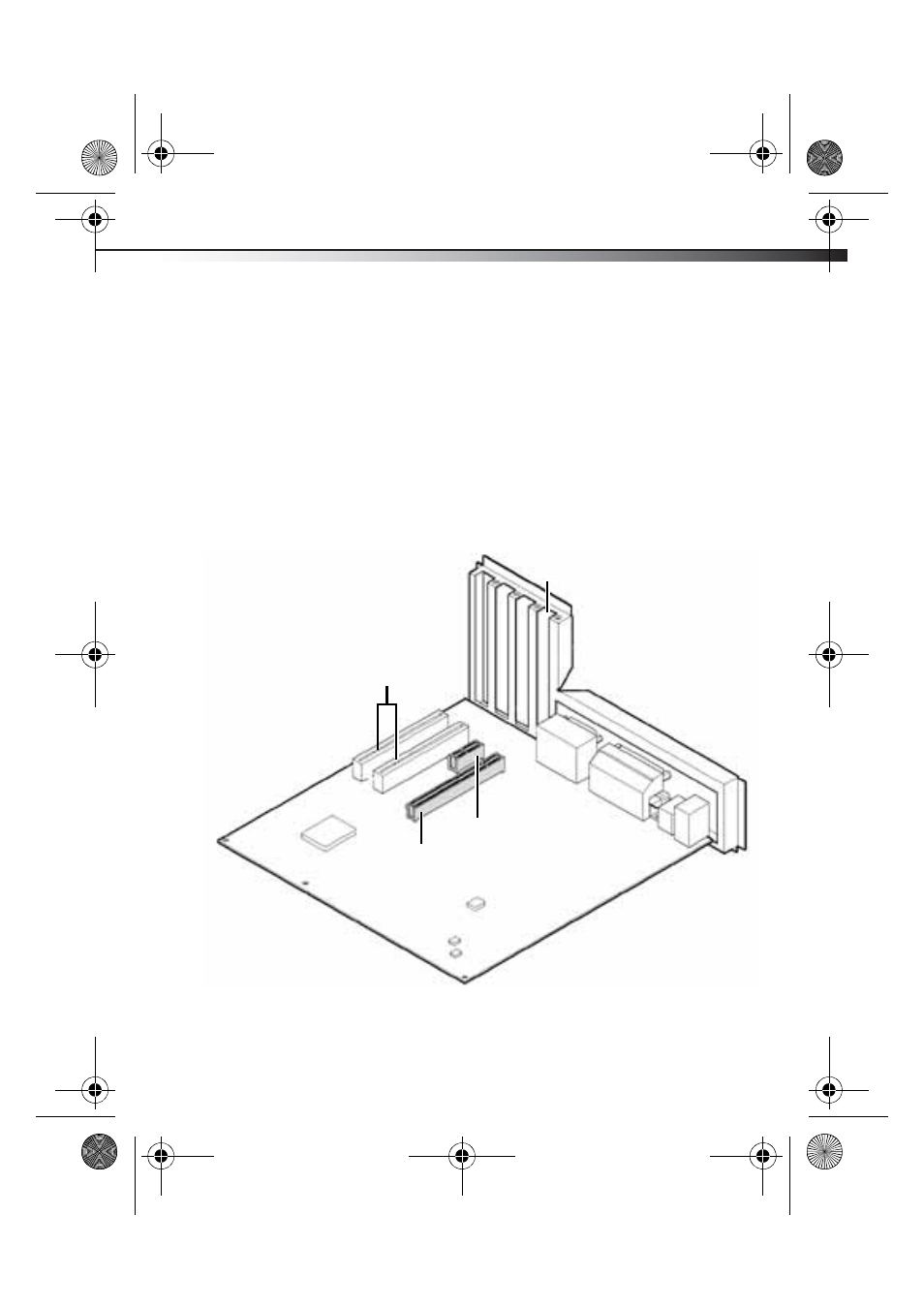

Connecteurs PCI
Connecteur PCI
Express, X1
Connecteur PCI
Express, X16
Cache métallique
