20
Français
Caractéristiques
techniques de la pompe
cat 67Dx
Huile : Utiliser du DP70
Volume d’huile : 319,4 ml (10,8 onces)
A. Panneau
B. Porte-buse
C.
Pistolet de pulvérisation pro-
fessionnel
D. Poignée latérale
E. Tube de pulvérisation à
changement rapide
F. Cadre
G. Jauge graduée/Bouchon du
réservoir d’huile du moteur
H. Interrupteur moteur
I. Poignée de démarrage
J. Levier de la soupape à
essence
K. Commande d’étrangleur
L. Levier de contrôle de
l’étrangleur
M. Moteur
N. Bouchon du réservoir
d’essence
O. Module de poignée
P. Tuyau haute pression
Q. Bouchon du réservoir d’huile
de la pompe haute pression
R. Pompe haute pression
LaVeuse Haute PressIon, MoDÈLe DPH3800
Moteur
Se reporter au mode d’emploi du moteur pour l’emplacement et
l’utilisation des commandes moteur.
M
C
E
P
K
J
O
I
A
F
B
R
Q
H
G
N
L

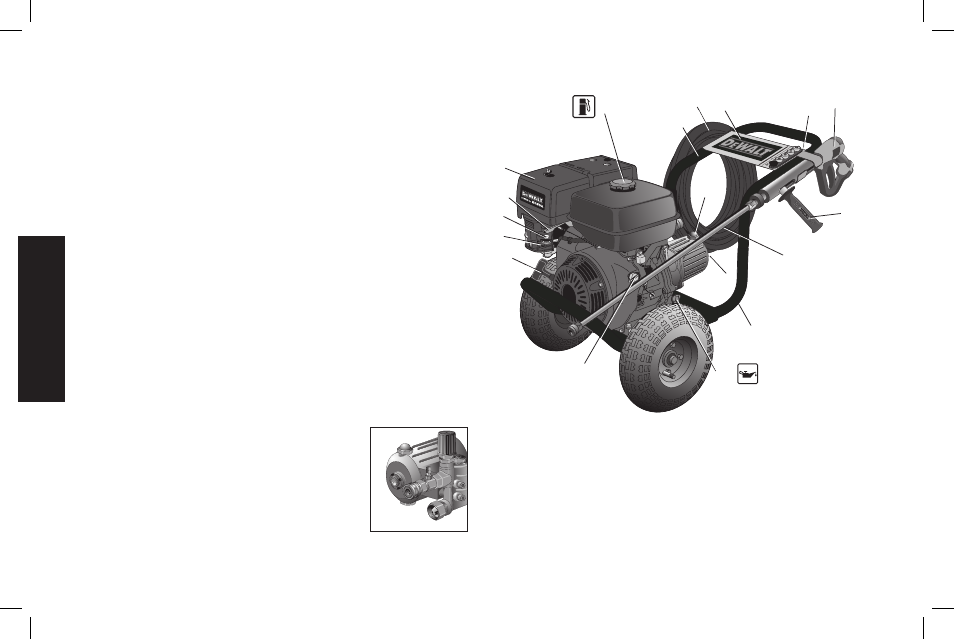

FIG. 1
D
