Fronius String Control 250/30 DCD DF - Manual (Page 31)

29
DE

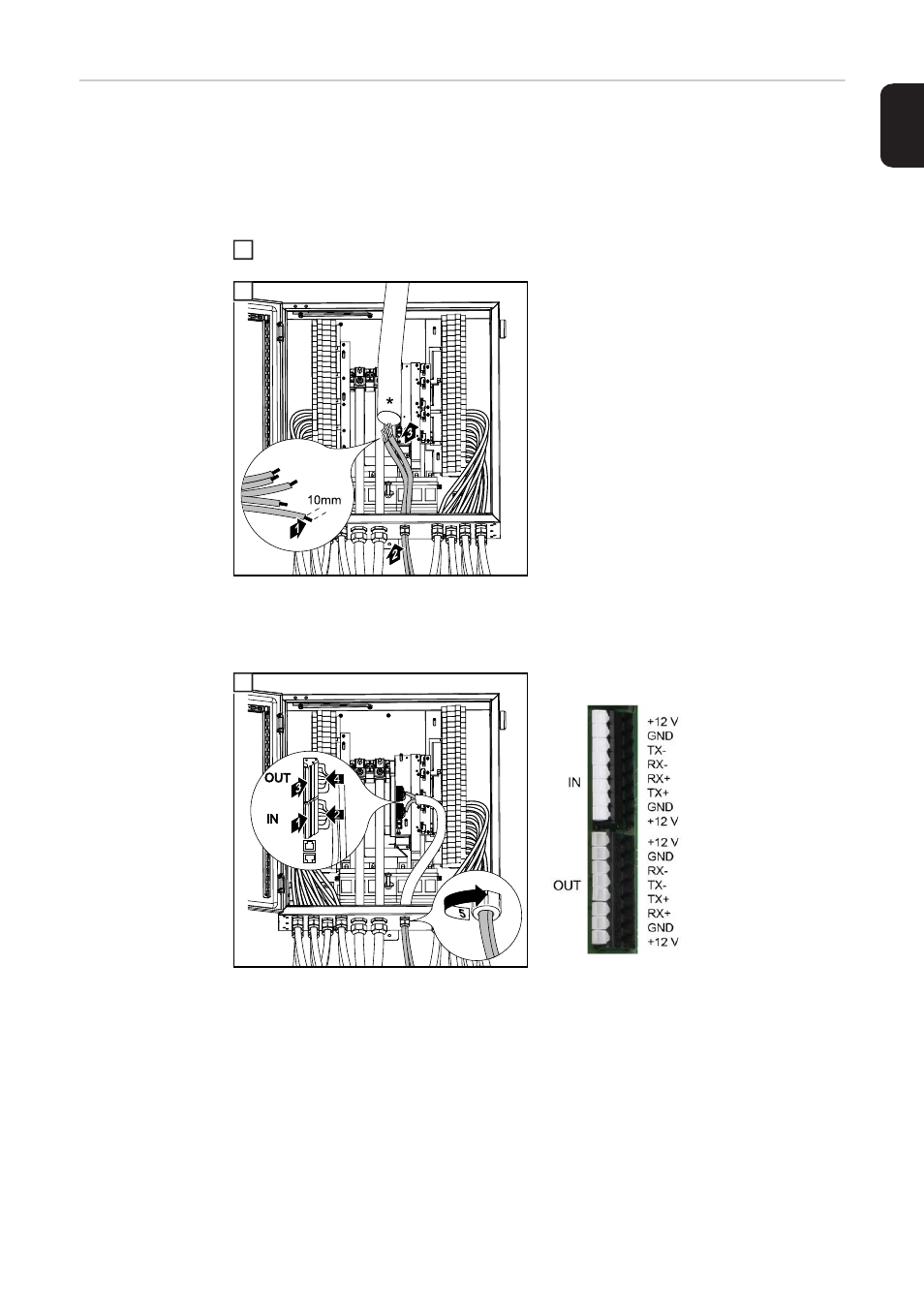

Mehradrige Da-
tenkommunika-
tions-Kabel an
der Fronius St-
ring Control 250/
30 DCD DF an-
schließen Bei Verwendung von mehradrigen Datenkommunikations-Kabel mit einem Durchmesser
bis max. 6 mm werden beide Kabel wie beim RJ45 Kabel durch den Gummieinsatz und
die dafür vorgesehene Öffnung geführt.
Die folgenden Arbeitsschritte gelten für Datenkommunikations-Kabel mit einem Durch-
messer bis max. 6 mm.
Datenkommunikations-Kabel ca. 50 - 70 mm abmanteln
* Silikonschlauch Ø 25 x 510 mm
WICHTIG! Beim Anschluss der Litzen an die Anschlussklemmen muss die Belegung der
einzelnen Litzen bekannt sein!
1
2
Belegung der Anschlussklemmen:
Anzugsmoment 5,0 Nm
3
