Installierungsanleitung

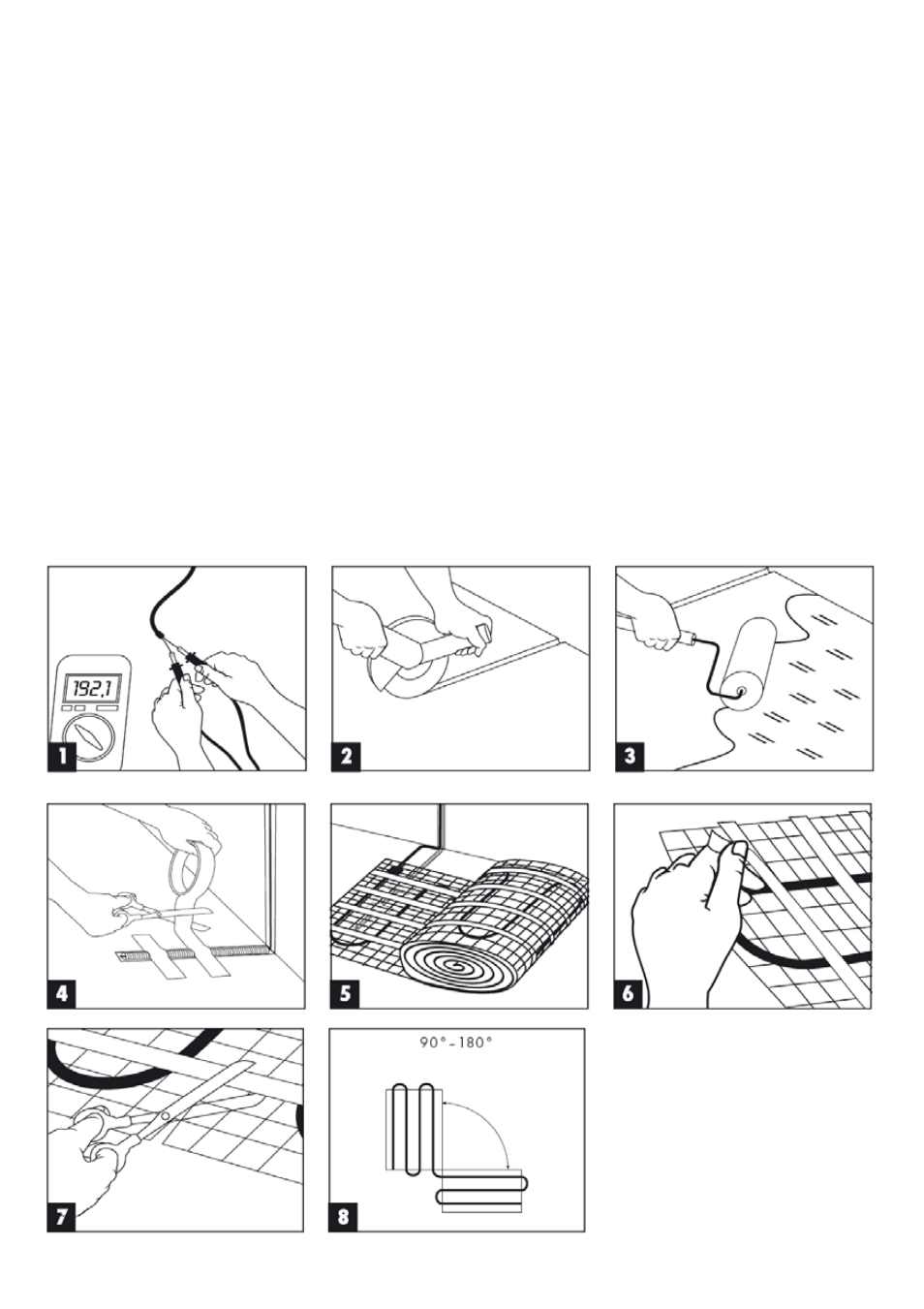

1) Kontrollieren Sie ECOFLOOR COMFORT MAT laut angeführtem Inhalt auf Vollständigkeit und führen Sie eine
Widerstandsmessung des Kabelsystems durch (Abb. 1). Den Wert vermerken Sie im Garantieschein.
2) Kontrollieren Sie die erforderliche Größe der Heizfläche, damit sie der benutzten Heizmatte und der erforderlichen
Leistung der Fläche entspricht (160 W/m 2 für Badezimmer oder 100 W/m 2 für sonstige Räume). Auf der Fläche
markieren Sie die Lage der Verbindung (des Anschlusskabels und des Heizsystems) und die Platzierung der Son-
den des Thermostats. An den markierten Stellen schneiden Sie Rillen (Abb. 2).
3) Säubern Sie den Fußboden ordentlich und penetrieren Sie ihn mit einem geeigneten Mittel* (Abb. 3).
4) Ziehen Sie die Sonde des Thermostats in das biegsame Rohr, verkleben Sie das Ende des Rohr mit einem Klebe-
band (gegen das Eindringen von flexiblem Kleber), legen Sie das Rohr in die angelegte Vertiefung und fixieren Sie
es mit Klebeband (Abb. 4).
5) Nehmen Sie die Heizmatte LDTS aus der Verpackungsbox und bereiten Sie sie zum Verlegen vor. Es ist sehr wich-
tig das Installationsrohr mit Fühler zwischen der Kabelschleife zu legen (Abb. 5).
Entfernen Sie am Rande der Matte die Papierschutzschicht der Klebebänder und kleben Sie die Matte nach dem
gewählten Verlegungsplan allmählich auf die Untergrundfläche (Abb. 6, 7, 8, 9, 10).
*)
Geeignete Mittel für die Penetration:
Haftanstrich HC-4 (Hersteller
STOMIX), MAPEPRIM SP geeignet für
Betonuntergrund (Hersteller MAPEI),
Klebeemulsion (Hersteller MUREXIN),
Haftemulsion (Hersteller
KNAUF).
