打包内容
请检查包装盒中是否包含下列物品。如果缺少物品,或物品存在损坏现象,请与您当地的EIZO代表联系。
注
• 请保留好包装盒和包装材料,以便将来显示器移动或搬运时使用。
• 显示器
• EIZO LCD Utility Disk(CD-ROM)
• 设定手册(本手册)
• 清洁布

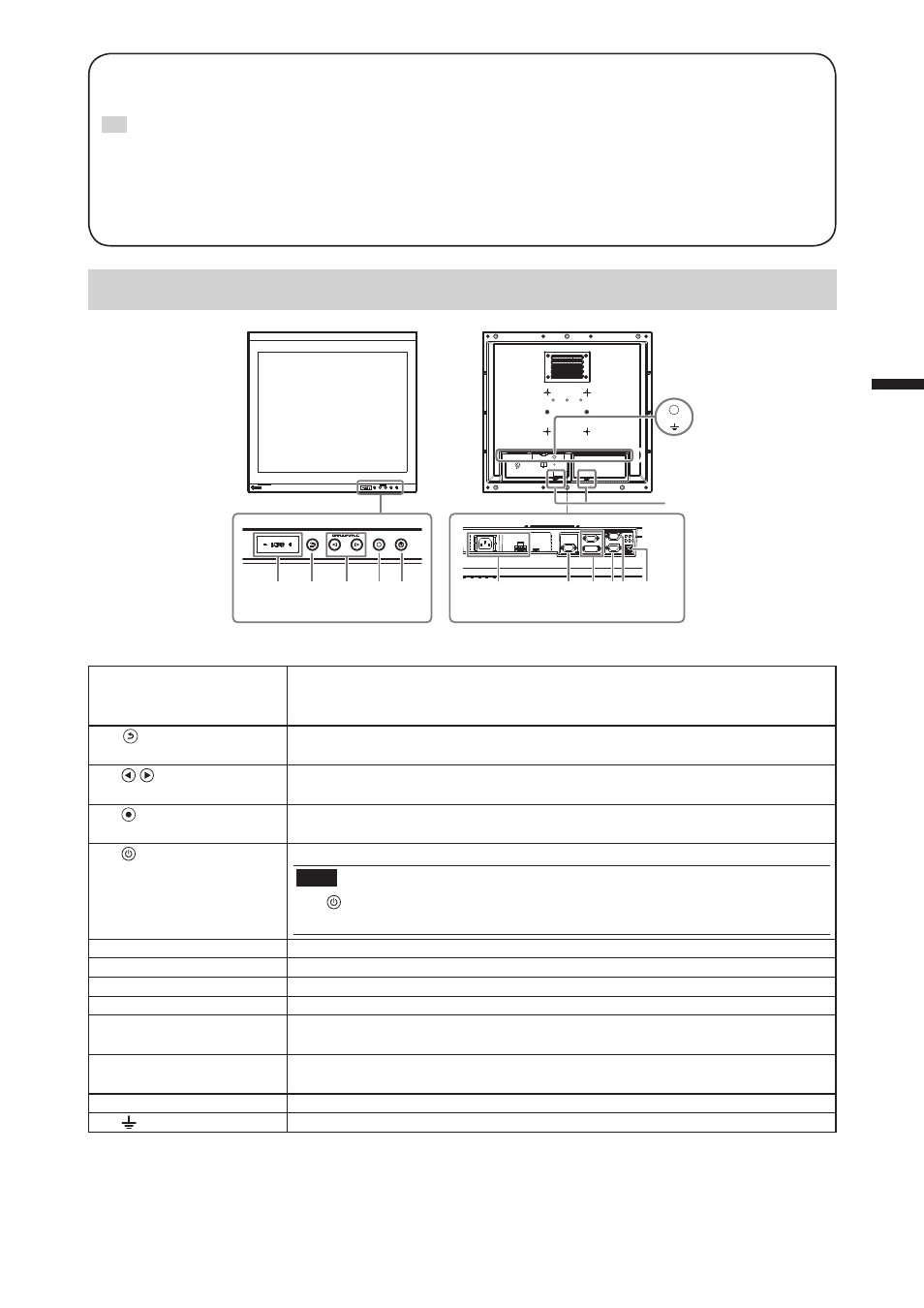

控制和功能
1
2
4 5
7
9 10
6
8
13
3
12
24V 2.7A
-
+
11
1. ECDIS 指示灯
将显示器亮度设置为 ECDIS 调整值时,“ECDIS”这些字符将呈绿色亮起。如
果亮度高于 ECDIS 调整值,“+”将亮起红色;低于该调整值时,“-”将亮起红
色。
2.
(RETURN)
按钮
*1
取消设定/调节并退出调节菜单。
3. (BRILLIANCE)
按钮
*1
调节亮度。
4. (ENTER / MENU)
按钮
*1
显示调节菜单,确定菜单屏幕上的某个项目,并保存已调节的值。
5. 按钮
*1
开关电源。
注意
• 按 5秒以上可关闭电源。
(将显示电源关闭的初步信息。)
6. 电源输入
左:AC电源连接器 / 右:DC电源端子接线板
7. 输出信号连接器
D-Sub微型15针连接器
8. 输入信号连接器
上:D-Sub微型15针连接器 / 下:DVI-D连接器
9. RS-232C端口
D-Sub9针(母)连接器:用于显示器控制
10. RS-232C端口
(仅限于FDS1904T)
*2
D-Sub9针(公)连接器:用于触摸屏控制
本产品用作触摸屏显示器时用USB电缆连接RS-232C和显示器。
11. USB端口
(仅限于FDS1904T)
*2
上游端口:用于触摸屏控制
本产品用作触摸屏显示器时用USB电缆连接PC和显示器。
12. 电缆固定器(2)
将电缆固定在适当位置以防止断开。
13. 压痕
接地端子的功能
*1 显示器开启时,按钮亮橙色灯。
*2 无法同时使用这些端口。电缆连接到这两个端口时,USB端口优先。
