CONEXIÓN
Utilice cable para altavoces calibre 16 (o más grueso) para conectar los altavoces al amplificador o recep-
tor. Corte el cable dejando 12 a 24 plg. adicionales en cado uno de los extremos para permitir mover el
altavoz o receptor.
Con un pelacables o un cuchillo afilado, quite 1/2 plg. de aislamiento de cada uno de los extremos del
cable para exponer el conductor. Retuerza los extremos de los conductores para evitar que se deshi-
lachen. Conecte los conductores a las terminales de la parte de abajo o de atrás del altavoz como se
indica a continuación. Desatornille la tapa de la terminal lo suficiente como para exponer el agujero del
vástago. Introduzca el conductor expuesto en el agujero y apriete la tapa de la terminal. Repita este
paso para conectar el cable al amplificador o receptor. Consulte el Manual del propietario incluido con el
sistema electrónico para hacer el cableado correcto.
Nota: Para que el rendimiento sea correcto, el cable de la terminal roja (+) del altavoz debe ir
conectado a la terminal roja (+) del amplificador o receptor. Igualmente, el cable de la termi-
nal negra (-) del altavoz debe ir conectado a la terminal negra (-) del amplificador o receptor
(Figura 5).
POWER AMPLIFIER
FRONT
R L - - + +
+ + +
Una vez que los altavoces estén conectados, encienda el sistema electrónico y pruébelo para asegurarse
de que los altavoces funcionan bien. Si los altavoces tienen un sonido “delgado” con pocos bajos y mala
imagen central, es probable que uno de los cables de altavoz esté conectado al revés. Revise todas las
conexiones para asegurarse de que tengan la polaridad correcta.
INTRODUCTION
Toutes nos félicitations pour l’achat de ces enceintes DCM de la gamme Time Frame Evolution. Elles
bénéficient des dernières technologies en matière de conception et de fabrication d’enceintes. Vous
en obtiendrez des performances exceptionnelles et des années de plaisir d’écoute. Veuillez consacrer
quelques minutes à la lecture attentive de ce manuel afin de pouvoir obtenir les performances maximales
de ces enceintes.
CARACTÉRISTIQUES
• Blindage vidéo pour placement à proximité d’un téléviseur ou d’un moniteur
• Haut-parleur d’aigus de 35 mm à cône souple
• Haut-parleur de médiums à cône Kevlar dans une enceinte close séparée
• Haut-parleur de graves à cône en fibre de verre
• Coffrets en panneaux de fibres moyenne densité avec renforts internes et écran acoustique avant de
25 mm
• Possibilité de bi-amplification
• Bornes de raccordement nickelées 5 voies
• Finition teck « Rich Harmony » s’harmonisant dans tout décor
• Grille d’acier perforé arrondie
• Pieds à pointes de découplage pour moquette réglables et amovibles
• Garantie DCM 10 ans
PLACEMENT DES ENCEINTES
Toutes les enceintes DCM de la gamme Time Frame Evolution ont été conçues pour combiner des graves
profonds et puissants avec un son haute fréquence clair et naturel. Il n’existe pas de règle universelle
pour l’emplacement des enceintes car leur bon fonctionnement dépend de nombreux facteurs. Vous
obtiendrez les meilleurs résultats par tâtonnement en suivant les directives ci-dessous.
SYSTÈME DE CINÉMA-MAISON
CANAUX AVANT GAUCHE ET DROITE
Pour obtenir une restitution avant la plus réaliste possible, placez les enceintes avant gauche et droite
de façon à former avec la position d’écoute un triangle équilatéral (figure 1). La focalisation de l’image
acoustique peut être améliorée en tournant légèrement les enceintes vers la position d’écoute. Mettez
le réglage « front speaker size » (ou autre description semblable) du récepteur ou du processeur ambio-
phonique sur la position « large ».
Pour accentuer les graves, vous pouvez approcher les enceintes du mur arrière. Toutefois, cela risque de
dégrader la qualité de restitution avant. Utilisez votre jugement pour déterminer le meilleur emplacement
en fonction de vos préférences. Il est conseillé de placer les enceintes à au moins 60 cm du mur arrière
et à 90 cm des murs latéraux pour obtenir les meilleurs résultats.
CANAUX AMBIOPHONIQUES AVANT GAUCHE ET DROITE
Si vous utilisez des enceintes arrière de type TFE100 ou TFE200, placez-les près des murs latéraux et
légèrement en arrière de la position d’écoute (figure 1). Si cela n’est pas pratique, vous pouvez les placer
le long du mur arrière de part et d’autre de la position d’écoute (figure 2). Pour obtenir les meilleurs résul-
tats, placez les enceintes ambiophoniques à égale distance de la position d’écoute.
SYSTÈME AUDIO MULTIVOIE
Les enceintes TFE100 et TFE200 ont été conçues pour offrir toute l’étendue de définition, de bande
passante et de dynamique d’un système audio 5.1 (SACD ou DVD-Audio) avec un réalisme étonnant.
D’ailleurs, ces deux modèles descendent si bas en fréquence qu’il est possible d’éliminer le caisson
de graves et de réaliser un système complet avec seulement cinq TFE100 ou TFE200. Dans ce cas,
assurez-vous que la capacité de gestion des graves du récepteur ou du processeur ambiophonique est
suffisante pour diriger toute la gamme des signaux vers les cinq enceintes principales (voir la figure 3).
Les timbres des deux modèles sont compatibles, ce qui permet d’obtenir, avec un système à cinq canaux
constitué d’une combinaison d’enceintes TFE100 et TFE200, une image dimensionnelle résultante
homogène et un enveloppement musical total. Vous pouvez par exemple utiliser trois enceintes TFE200
à l’avant (gauche, centre et droite) et deux enceintes TFE100 à l’arrière (gauche et droite).
SYSTÈME STÉRÉO À DEUX CANAUX
Pour obtenir une restitution stéréophonique la plus réaliste possible avec des enceintes de type TFE100
ou TFE200 dans un système stéréo à deux canaux, placez les enceintes de façon à former avec la posi-
tion d’écoute un triangle équilatéral (figure 4). La focalisation de l’image stéréo peut être améliorée en
tournant légèrement les enceintes vers la position d’écoute.
Pour accentuer les graves, vous pouvez approcher les enceintes du mur arrière. Toutefois, cela risque de
dégrader la qualité de restitution stéréophonique. Utilisez votre jugement pour déterminer l’emplacement
convenant le mieux en fonction de vos préférences. Il est conseillé de placer les enceintes à au moins 60
cm du mur arrière et à 90 cm du mur latéral pour obtenir les meilleurs résultats.

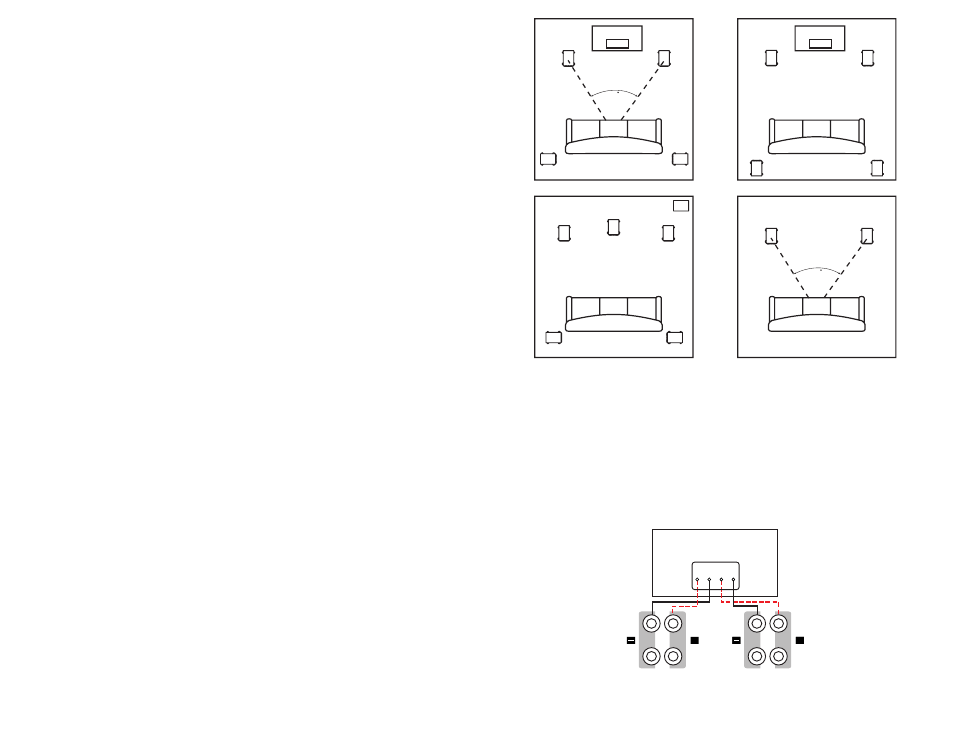

Figura 1- Ubicación de altavoces normal para cine en casa Figura 2- Ubicación de altavoces alterna para cine en casa
