3. Attachez les pièces de fixation à l’antenne (fig. 2).
4. Montez l’antenne sur le mât.
5. Reliez le câble coaxial à la prise de raccord du câble
d’antenne. Fixez le câble sur le mât à l’aide d’une
attache métallique pour éviter les contraintes sur le
raccord.
6. Orientez l’avant de l’antenne pour capter les stations
télé désirées et réglez-la jusqu’à obtention de la
meilleure réception possible.
reMArQUe: L’avant de l’antenne est le côté avec les
éléments en X.
7. Serrez toutes les pièces de fixation.

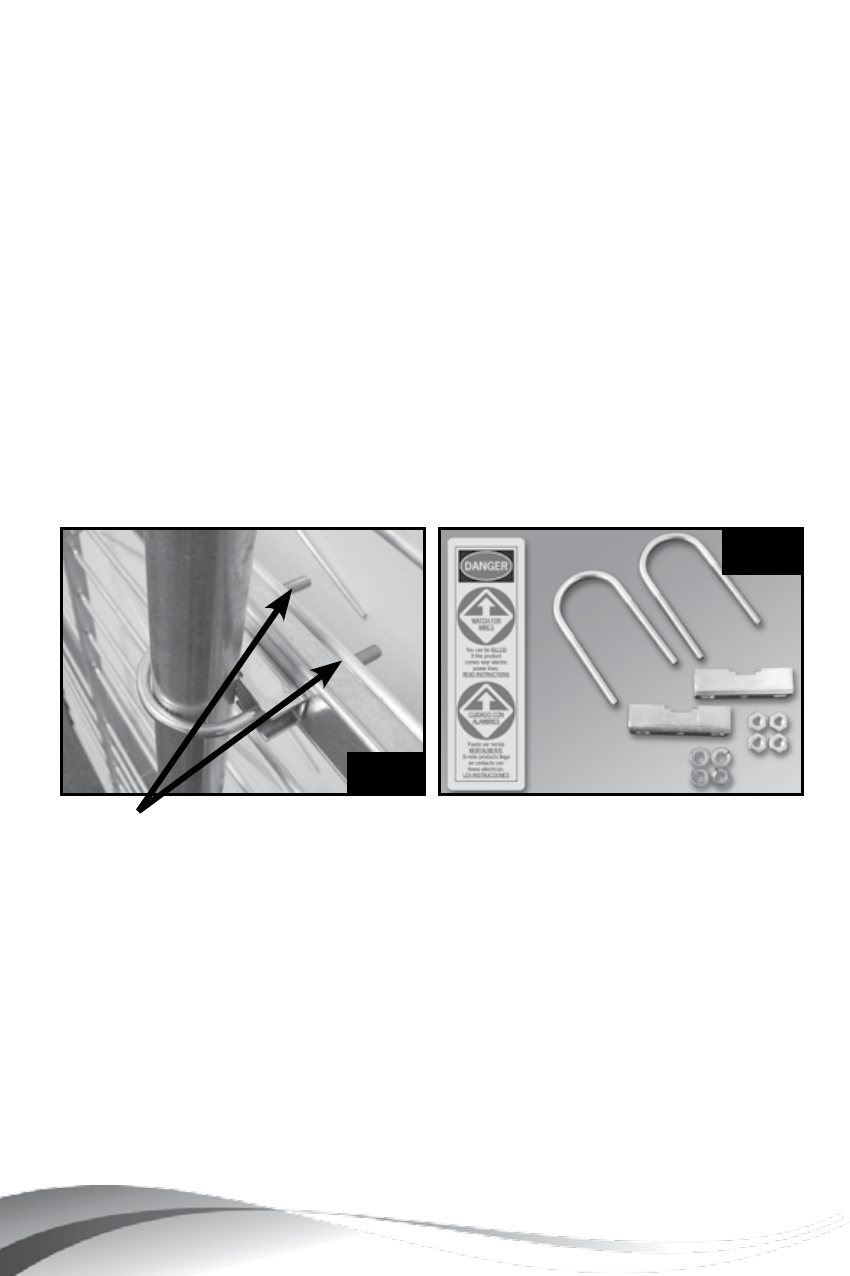

Pièces de fixation
incluses
Le boulon en U doit être fixé
avec les boulons à travers
l’antenne.
Fig 2
Fig 3
Instructions de Montage (CM-4220MHD) :
1. Assemblez les boulons de mât avec les écrous à bride
hex. sans les serrer pour permettre un mouvement dans
la fente courbe sans endommager la surface peinte
(de chaque côté) (voir fig. A). Une fois l’alignement
bien réglé, serrez les écrous à fond.
