Instructions d'installation CM-4228HD
1. Identifiez la direction de transmission des stations télé
désirées en utilisant www.antennaweb.org.
2. Dépliez les 2 sections avant de l’antenne en vous
assurant de déplier simultanément les sections droite
et gauche de façon à ne pas placer de contraintes
sur le faisceau de mise en phase. Assurez-vous que
les sections avant sont bien droites et parallèles par
rapport à la grille du réflecteur et serrez les 8 écrous à
oreilles (voir fig. 1).
Écrous à oreilles
Prise de
raccord du
câble
Sections
avant
Écrous à oreilles

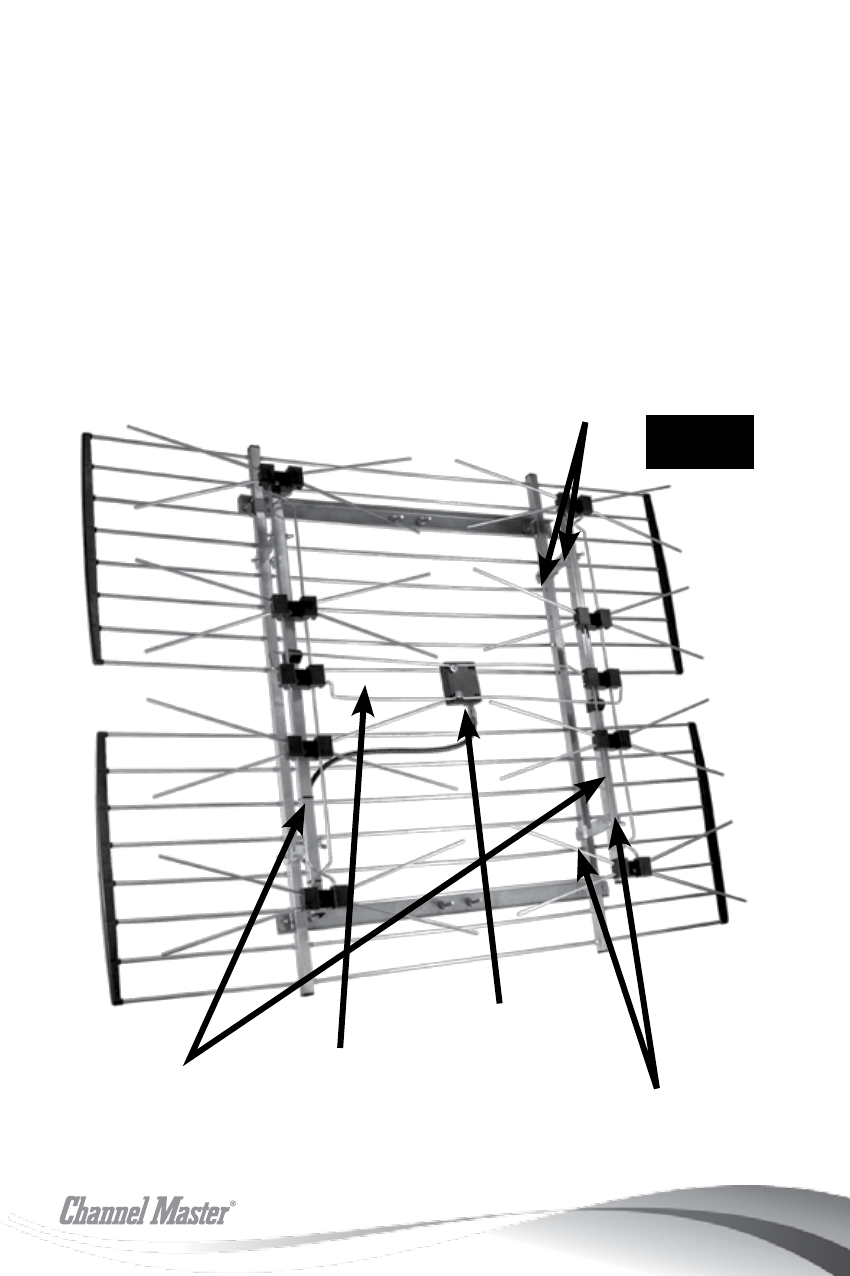

Fig 1
progressive
harnais
