Delta Electronics TAP-CP01 - Manual (Page 2)

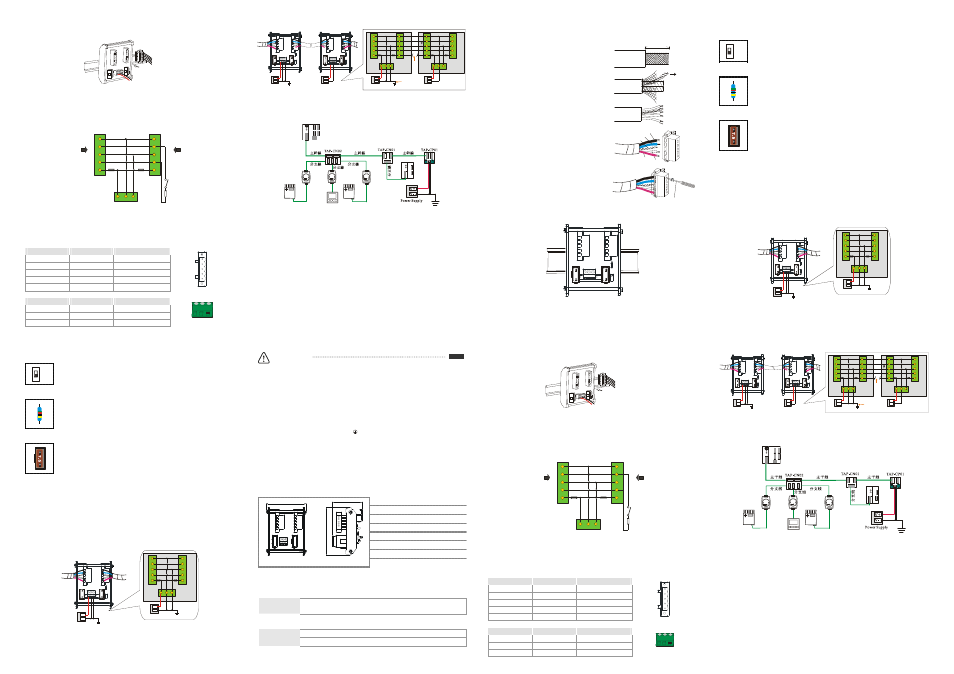

⑧ 將通訊連接器插入 TAP-CP01。
TAP- CP01 通訊端子座
將通訊連接器插入
網路電源連接器
將24V直流電源接入TAP- CP01
注意事項：
1. 配線請使用 DeviceNet 專用線材。
2. 在配線時請勿將訊號線與電源動力線置於同一線糟內。
電氣回路
T B 2
T B 1
T h ic k /T ti n C a b le
T h ic k /T h in C a b le
V +
H
S
L
V-
V + S V-
1 2 1
J1
V +
H
S
L
V-
EF2 EF1
各部分元件介紹
DeviceNet 通訊連接器
與 DeviceNet 網路連接，可使用 TAP-CP01 隨機附帶的連接器或市售的連接器進行配線。
腳位 訊號 敍述
V- V- 0V DC
L CAN_L Signal-
S SHIELD 遮罩線
H CAN_H Signal+
V+ V+ 24V DC
V-
L
S
H
V+
腳位 訊號 敍述
V+ V+ 24V DC
V- V- 0V DC
S SHIELD 遮罩線 V- S V +
終端電阻設置開關
ON
OFF 終端電阻設置開關 SW 用於切換終端電阻是否有效。當 SW 撥至”ON”位置時，終端電阻有效；
當 SW 撥至”OFF”位置時，終端電阻無效。
終端電阻
TAP-CP01 集成一個 121Ω終端電阻。
熔斷器
TAP-CP01 集成兩個 7.5A 的熔斷器，分別標識為 EF1 和 EF2。
注意事項：
使用熔斷器時，當將熔斷器拔出插槽時，對應支路的網路電源就會被切斷。例如：將 EF1 拔出時，連接在 TB1
的匯流排將斷開網路電源。
匯流排接地
整個網路只能有一個接地點，避免接地環流。
單電源供應
將 V-和遮罩線一起連接至大地，使用 25mm 銅網或者 8AWG 銅電纜，最大長度不能超過 3m。
T B 2 T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply V+
V-
Power Supply
EF2 EF1
多電源供應
當一個網路中連接多個電源供應器時，將 V-連接在一起，V+必須斷開，且網路中只能有一個接地點。
T B 2 T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply
EF2 EF1
V+
V-
Power Supply
V+
V-
Power Supply
T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply
EF2 EF1
One earth
point only.
Disconnect V+
連接範例
下圖是通過 TAP-CP01 組建的一個網路。
① 如果將 TAP-CP01 分接盒安裝在網路的起點或者終點，必須接通終端電阻（將開關設置為”ON”）；如果將
TAP-CP01 分接盒安裝在網路的中間位置，需要關閉終端電阻（將開關設置為”OFF”） 。
② 如果選用 TAP-CP01 分接盒用來組建 DeviceNet 網路，所接出的分支線長度不能超過 6m。
注意事項
请在使用前 ， 务必仔细阅读本使用手册 ， 并按照本手册指示进行操作 ， 以免造成产品受损 ， 或导致人员受伤。
实施配线 ， 务必关闭电源 。
本使用说明书仅提供电气规格 、 功能规格 、 安装配线 、 故障排除及周边装置部分说明 。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须安装于具防尘、防潮及免于电击／冲击意
外的外壳配线箱内 。 另必须具备保护措施 （ 如 ： 特殊的工具或钥匙才可打开 ）， 防止非维护人员操作或意外
冲击本体 ， 造成危险及损坏 。 请勿在上电时触摸任何端子 。
为避免损坏本产品 ， 只有合格且熟悉本产品结构及操作的专业人员才可进行本产品的安装 、 操作 、 配线及维
护 。
交流输入电源不可连接于输入 ／ 输出信号端 ， 否则可能造成严重损坏 。 请在上电前再次确认电源配线 ， 且请
勿在上电时触摸任何端子 。 本体上的接地端子 务必正确的接地 ， 以提高产品抗噪声能力 。
產品簡介
谢谢您使用台达 TAP-CP01 电源分接盒。 TAP-CP01 定义为 DeviceNet 电源分接盒，为 DeviceNet 提供网络电源，
TB1 与 TB2 用于连接 DeviceNet 总线， J1 用于连接电源， EF1 和 EF2 用于连接两个 7.5A 的熔断器。 TAP-CP01
集成一个 121 Ω的终端电阻，并通过开关来切换是否有效 。
产品外观及各部介绍 产品外观及各部介绍 产品外观及各部介绍 产品外观及各部介绍
1 DeviceNet 总线通讯连接器
2 DeviceNet 总线通讯连接器
3 7.5A 熔断器
4 7.5A 熔断器
5 121 Ω终端电阻
6 终端电阻设置开关
7 网络电源连接器
53.9
[2.12]
8 6 .8
[3 .4 2 ]
71.2
[2.80]
尺寸单位： mm [inch] 8 DIN 轨槽
功能規格
电气规格
电源输入 电压规格： 11 ~ 25V DC
电流规格：最大 7.5A
环境规格
操作： 0ºC ~ 55ºC （温度） 、 50 ~ 95% （湿度） 、污染等级 2 操作 ／ 储存环境
储存： -25ºC ~ 70ºC （温度） 、 5 ~ 95% （湿度）
简体中文
安裝說明
① 请使用专业工具将通讯电缆剥开大约 30mm ，在剥线过程
中注意不要损坏屏蔽线。
大约 30mm
② 剥开外层的金属屏蔽网和铝箔，你会看到 2 根电源线（红
色和黑色） 、 2 根信号线（蓝色和白色） 、 1 根屏蔽线。
屏蔽线
③ 去除外层的金属屏蔽网和铝箔， 然后剥去电源线以及信号
线的塑料表皮，剥开的长度要适当。
④ 将剥开的通讯电缆按照正确的顺序嵌入通讯连接器的线
孔内，如右图所示。
蓝色( CAN_L)
屏蔽线( CAN_SHLD)
黑色( V- )
红色( V+) 白色( CAN_H)
⑤ 使用标准的一字起子旋紧通讯连接器的螺丝，将通讯电缆
固定于通讯连接器的线孔内。
使 用标 准 的一字 起子 旋 紧
⑥ 请使用 35mm 的标准 DIN 轨。
⑦ 将 TAP-CP01 固定在 DIN 轨上，如下图所示：
⑧ 将通讯连接器插入 TAP-CP01 。
TAP- CP01 通讯端子座
将通讯连接器插入
网络电源连接器
将24V直流电源接入TAP- CP01
注意事项：
3. 配线请使用 DeviceNet 专用线材。
4. 在配线时请勿将信号线与电源动力线置于同一线糟内。
電氣回路
T B 2
T B 1
T h ic k /T ti n C a b le
T h ic k /T h in C a b le
V +
H
S
L
V-
V + S V-
1 2 1
J1
V +
H
S
L
V-
EF2 EF1
各部分元件介紹
DeviceNet 通讯连接器
与 DeviceNet 网络连接， 可使用 TAP-CP01 随机附带的连接器或市售的连接器进行配线 。
脚位 信号 叙述
V- V- 0V DC
L CAN_L Signal-
S SHIELD 屏蔽线
H CAN_H Signal+
V+ V+ 24V DC
V-
L
S
H
V+
脚位 信号 叙述
V+ V+ 24V DC
V- V- 0V DC
S SHIELD 屏蔽线
V- S V +
终端电阻设置开关
ON
OFF 终端电阻设置开关 SW 用于切换终端电阻是否有效。当 SW 拨至 ”ON” 位置时，终端电阻有效；
当 SW 拨至 ”OFF” 位置时，终端电阻无效。
终端电阻
TAP-CP01 集成一个 121 Ω终端电阻。
熔断器
TAP-CP01 集成两个 7.5A 的熔断器，分别标识为 EF1 和 EF2 。
注意事项：
使用熔断器时，当将熔断器拔出插槽时，对应支路的网络电源就会被切断。例如：将 EF1 拔出时，连接在 TB1
的总线将断开网络电源。
總線接地
整个 网络 只能有一个接地点，避免接地环流 。
单电源供应
将 V- 和屏蔽线一起连接至大地，使用 25mm 铜网或者 8AWG 铜电缆，最大长度不能超过 3m。
T B 2 T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply V+
V-
Power Supply
EF2 EF1
多电源供应
当一个网络中连接多个电源供应器时，将 V- 连接在一起， V+ 必须断开，且网络中只能有一个接地点。
T B 2 T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply
EF2 EF1
V+
V-
Power Supply
V+
V-
Power Supply
T B 1
V+
H
S
L
V-
V+ S V-
J1
V+
H
S
L
V-
V+
V-
Power Supply
EF2 EF1
One earth
point only.
Disconnect V+
連接範例
下图是通过 TAP-CP01 组建的一个网络。
① 如果将 TAP-CP01 分接盒安装在网络的起点或者终点，必须接通终端电阻（将开关设置为 ”ON” ） ；如果将
TAP-CP01 分接盒安装在网络的中间位置，需要关闭终端电阻（将开关设置为 ”OFF” ） 。
② 如果选用 TAP-CP01 分接盒用来组建 DeviceNet 网络，所接出的分支线长度不能超过 6m。
