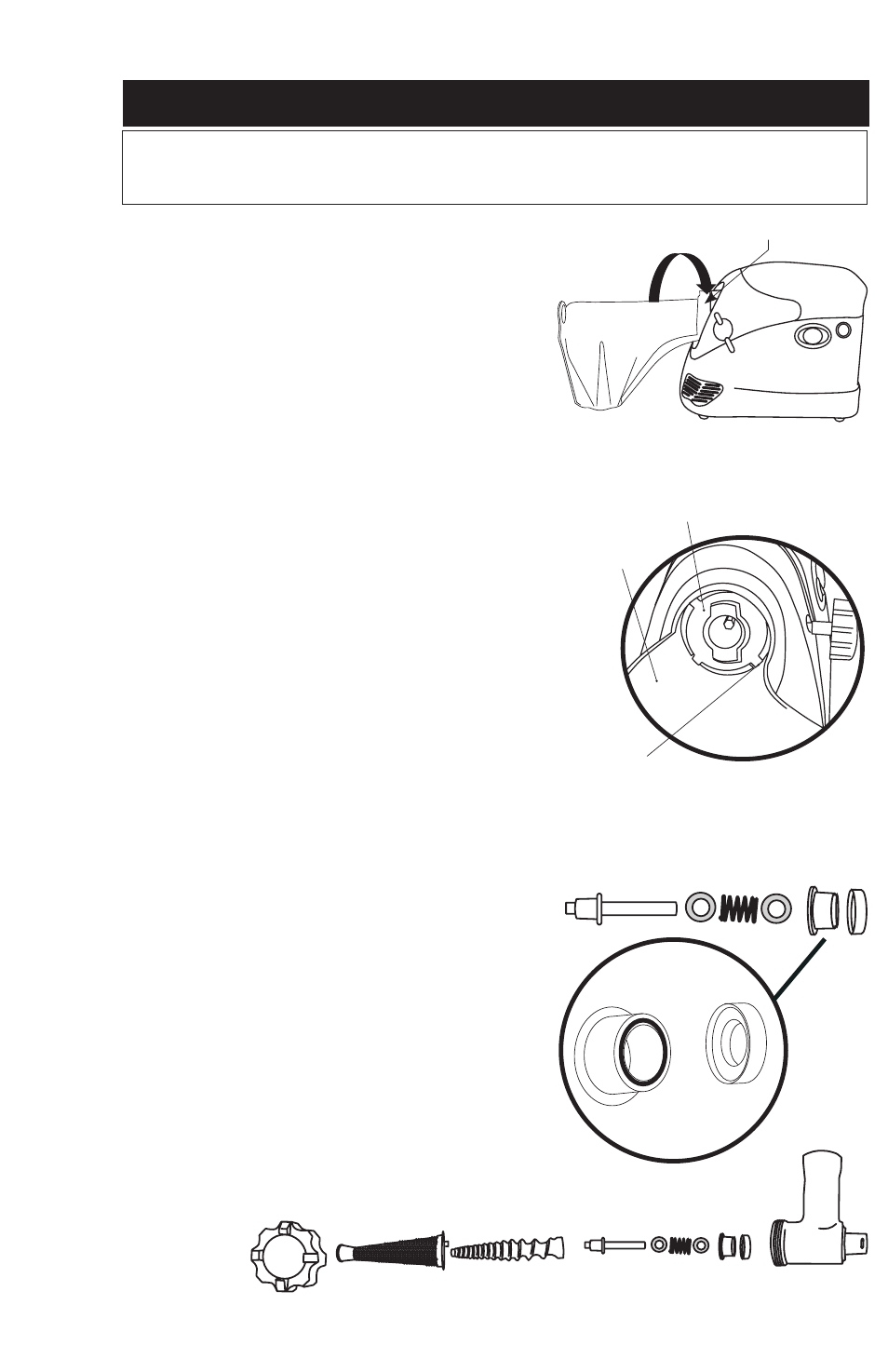

1. Maintenez la chute avec la sortie inclinée
presque entièrement vers le bas et la bague de
la tête face au moteur (figure 1).
2. Placez la bague de la tête de la chute sur
la face arrondie relevé à l'avant du moteur.
Placez les attaches sur la bague de la tête à côté
des fentes dans les attaches correspondantes
sortant de la face ronde (figure 2).
3. Tournez la
chute en plastique dans le sens
anti-horaire jusqu'à ce que les attaches se logent
dans les fentes. La chute en plastique doit
être fermement maintenue en place. Lorsque
la chute est correctement positionnée, la sortie
de la chute doit légèrement fléchir vers le bas.
4. Assemblez l'extrémité ronde de l' arbre
d'entraînement avec rondelle métallique,
ressort, rondelle métallique, bague
en plastique et rondelle biseautée en
caoutchouc. (figure 3). REMARQUE: La
rondelle biseautée en caoutchouc a deux
côtés, un côté plat et le côté biseauté. Le côté
biseauté s'adapte sur le dessus de la bague en
plastique comme un capuchon (figure 3b).
5. Insérez l'extrémité carrée de l' arbre
d'entraînement dans la fente correspondante
de la vis sans fin (figure 4).
6. Insérez l' ensemble vis sans fin/arbre
d'entraînement dans la tête.
7. Placez la crépine sur la vis sans fin/.
Alignez les attaches sur la crépine aux encoches
de la tête. Tenez la crépine en place.
8. Faites glisser l' écrou à ailette avant sur
la crépine et tournez dans le sens horaire
pour serrer fermement (assurez-vous que
les attaches sur la crépine sont toujours bien
alignées aux encoches de la tête). NE PAS
serrer avec excès l' écrou à ailette avant pour
ne pas endommager le moteur pendant le
fonctionnement.
MONTAGE
Figure 2
Chute
Face relevée, arrondie
à l'avant du moteur
Attaches sur le
moteur
AVERTISSEMENT! Avant le nettoyage, le montage ou le démontage du tamis pour
tomates, assurez-vous qu'il est éteint (O) et déconnecté de la source d'alimentation. Faites
un essai afin de garantir que le moteur n'est plus sous tension en le mettant en marche (-)
puis sur arrêt (O).
Figure 1
Chute
Moteur
Bague
de la
tête
Figure 3
Arbre d'entraînement
Figure 4
Ensemble
crépine/tête
Écrou à
ailette avant
Crépine Vis sans fin
Tête
Figure 3b
Bague en
plastique
Rondelle
en
caoutchouc
biseautée
