24
DRUKKLINKMACHINES

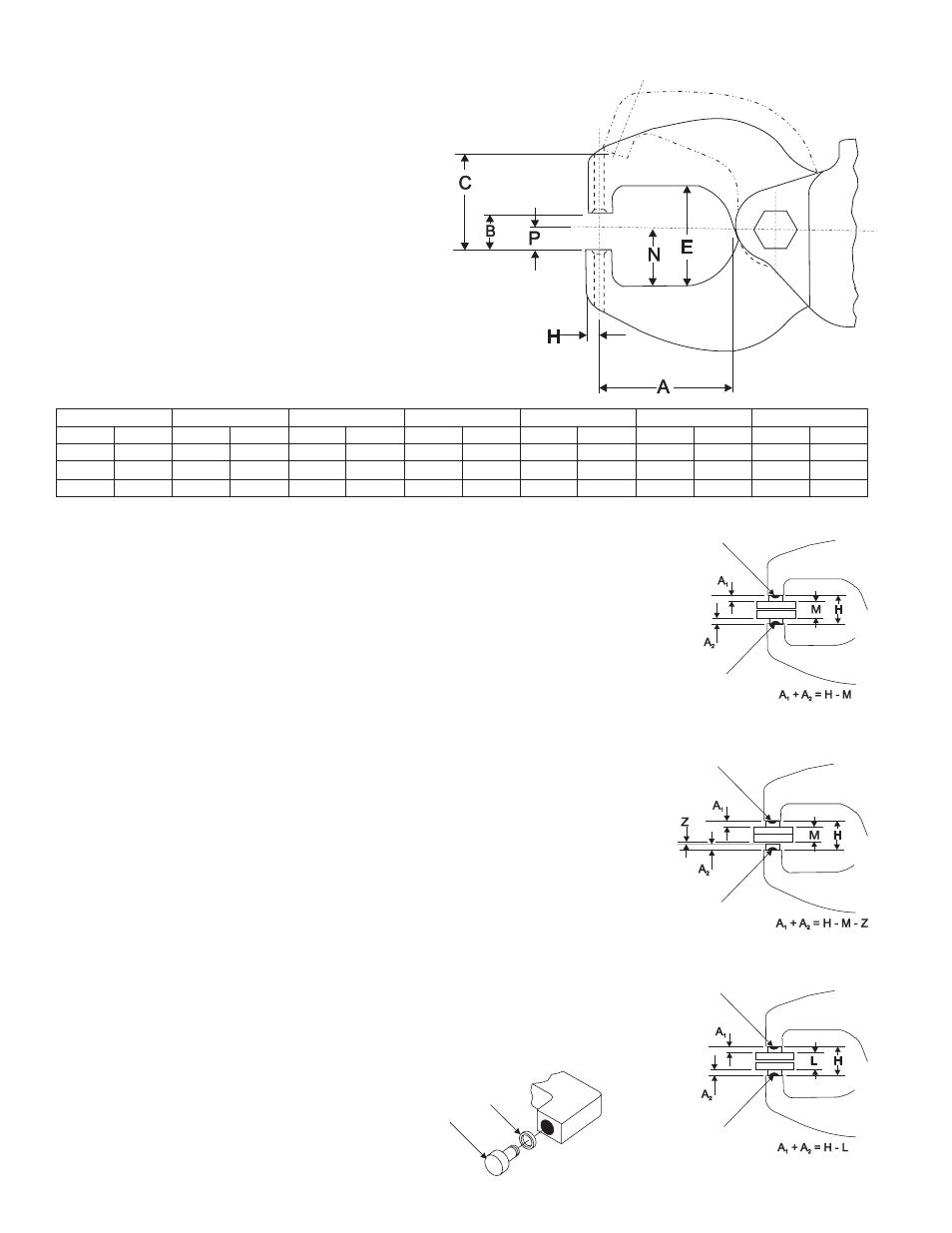

Voor optimale kracht moet de gecombineerde lengte van de twee klinknagelsets
de juiste lengte hebben.
Bepaal de juiste lengten als volgt:
Figuur 1: Bij gebruik van twee schotelvormige klinknagelsets:
De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet
gelijk zijn aan de gesloten hoogteafmeting van het koppel (H) min de totale dikte
van het materiaal dat geklinkt moet worden
Figuur 2: Bij gebruik van één schotelvormige set en één verzonken set:
De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet
gelijk zijn aan de gesloten hoogteafmeting van het koppel H min de totale dikte
van het materiaal dat wordt geklinkt (M) en de hoogte van de afgewerkte
klinknagelkop (Z) samengedrukt door de verzonken set (A).
Figuur 3: Bij gebruik van twee verzonken sets:
De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet
gelijk zijn aan de gesloten hoogteafmeting van het koppel (H) min de totale lengte
van de klinknagel (L) nadat deze is samengedrukt
Selecteer zo nodig klinknagelsets die iets
korter en pakkingschijfjes volgens de
correcte lengte met gebruik van afstandsringen.
SZEA9000 serie drukklinkmachine – krokodillekaken
NOMENCLATUUR KROKIDELLEKOPPEL
A
Bereik
B
Gesloten hoogte
C
Totaal
E
Bekdiepte
H
Onderste offset
N
diepte vanaf middellijn tot vaste kaakopening
P
diepte vanaf middellijn tot oppervlak van vaste
kaaksetopening
A
B
C
E
H
N
P
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0
76
7/8
22
2-1/8
54
2-1/8
54
7/32
6
1-1/4
32
5/8
16
Pakkingschijf
Klinknagelset
Vlakke
klinknagelset
Vlakke
klinknagelset
Figuur 3
Schotelvormige
klinknagelset
Vlakke
klinknagelset
Figuur 2
Schotelvormige
klinknagelset
Schotelvormige
klinknagelset
Figuur 1
