RIVETEUSES PNEUMATIQUES
Pour obtenir une puissance maximale, la longueur combinée des deux bouterolles
de rivetage doit être adéquate.
Vous pouvez calculer les longueurs correctes de la façon suivante :
Figure 1 : Utilisation de deux bouterolles à tête en cuvette :
La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur
de l’étrier fermé (H) moins l’épaisseur totale du matériau riveté.
Figure 2 : Utilisation d’une bouterolle à tête en cuvette et d’une bouterolle à tête
noyée.
La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur
de l’étrier fermé (H) moins l’épaisseur totale du matériau riveté (M) et la hauteur de
la tête de rivet finie (Z) comprimé par la bouterolle à tête noyée (A).
Figure 3 : Utilisation de deux bouterolles à tête noyée :
La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur
de l’étrier fermé (H) moins la longueur totale du bouterolle (L), une fois qu’il a été
comprimé.
Le cas échéant, choisissez des
bouterolles un peu courtes et caler à la
longueur correcte à l’aide de cales d’espacement.

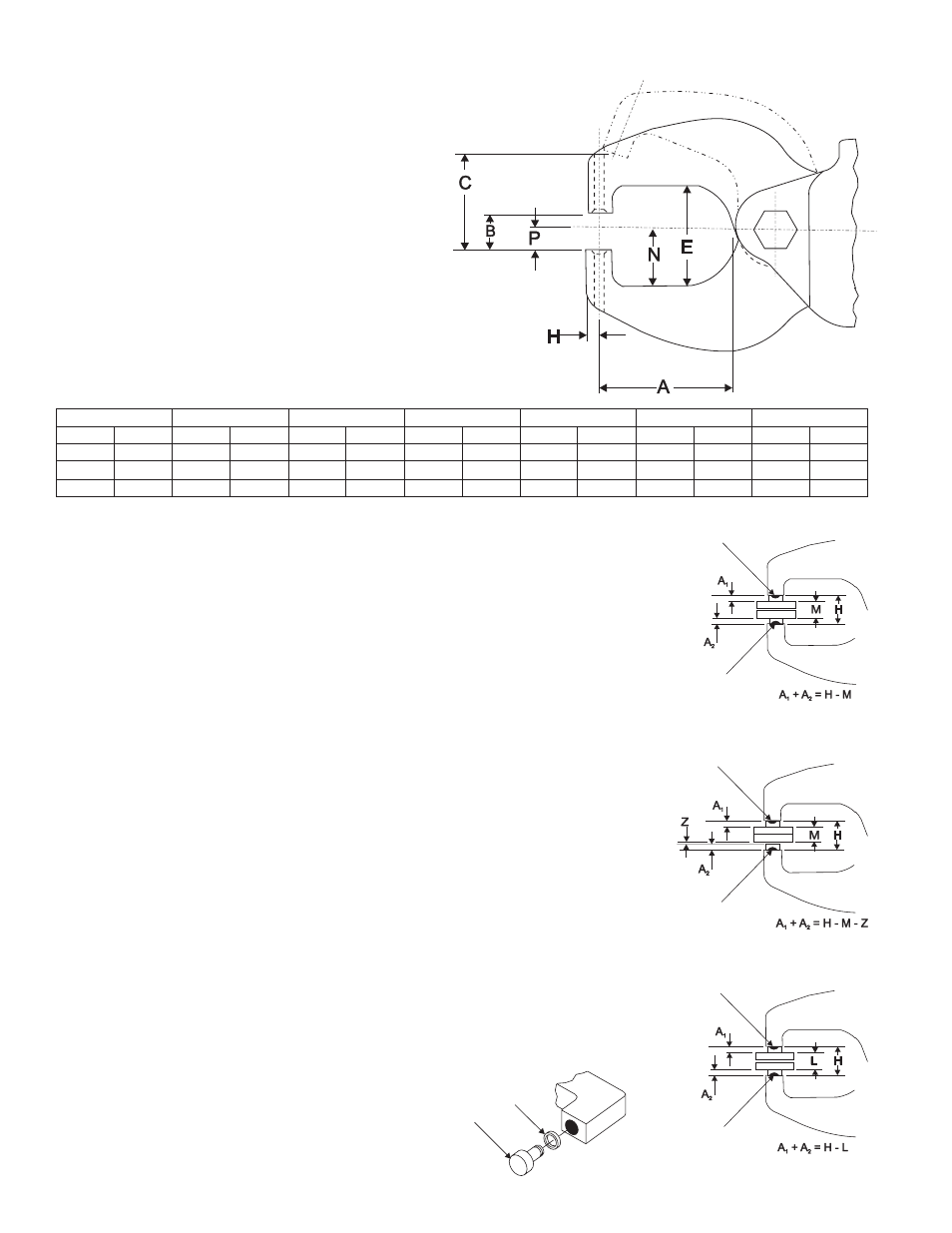

Riveteuses pneumatiques des gammes SZEA9000 – De type : Mors crocodile
NOMENCLATURE POUR MORS CROCODILE
A
Portée
B
Hauteur (fermé)
C
Hauteur totale
E
Ouverture
H
Décalage inférieur
N
Profondeur de la ligne centrale à l’ouverture du mors
stationnaire
P
Profondeur de la ligne centrale à la surface du trou du
mors stationnaire
A
B
C
E
H
N
P
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0
76
7/8
22
2-1/8
54
2-1/8
54
7/32
6
1-1/4
32
5/8
16
Bouterolle à
tête noyée
Bouterolle à
tête noyée
Figure 3
Bouterolle à tête
en cuvette
Bouterolle à tête
en cuvette
Figure 1
Bouterolle
Cale d’espacement
Bouterolle à tête
en cuvette
Bouterolle à tête
noyée
Figure 2
